XD 340 Structure aluminium
Aperçu du produit

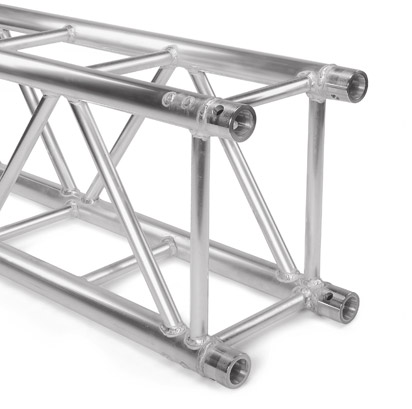

Le système de structure alu rectangulaires Naxpro Truss XD 340 combine la largeur compacte d'une structure alu de 30 avec les grandes charges admissibles d'une structure alu de 40, ce qui procure un avantage logistique au niveau du transport compte tenu des dimensions réduites. En même temps le Naxpro Truss XD 340 offre une large palette de possibilités grâce à une extrême grande stabilité.
Avec une portée allant jusqu'à 20m le Naxpro Truss XD 340 est souvent utilisé pour des constructions Pre-rigg, des installations fixes et dans la construction de foires et scènes. Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Naxpro Truss 340 est disponible dans toutes les couleurs RAL et constructions spéciales.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 290 mm |
| Hauteur: | 400 mm |
| Tube support: | 50 x 3 mm |
| Diagonales: | 25 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles XD 340
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 4353,3 | 0,1 | 4353,3 | 0,2 |
| 2,0 | 2172,7 | 1,2 | 3476,0* | 1,5 |
| 3,0 | 1445,9 | 3,9 | 2818,0* | 4,1 |
| 4,0 | 1082,5 | 9,3 | 2331,0* | 8,0 |
| 5,0 | 790,6 | 16,6 | 1976,4 | 13,4 |
| 6,0 | 546,6 | 24,0 | 1639,9 | 19,3 |
| 7,0 | 399,5 | 32,7 | 1398,4 | 26,3 |
| 8,0 | 304,1 | 42,7 | 1216,3 | 34,4 |
| 9,0 | 238,6 | 54,1 | 1073,8 | 43,6 |
| 10,0 | 191,8 | 66,8 | 959,0 | 54,0 |
| 11,0 | 157,2 | 80,9 | 864,4 | 65,6 |
| 12,0 | 130,8 | 96,4 | 784,9 | 78,3 |
| 13,0 | 110,3 | 113,2 | 717,0 | 92,2 |
| 14,0 | 94,0 | 131,5 | 658,3 | 107,4 |
| 15,0 | 80,9 | 151,1 | 606,8 | 123,8 |
| 16,0 | 70,2 | 172,2 | 561,3 | 141,5 |
| 17,0 | 61,3 | 194,6 | 520,8 | 160,5 |
| 18,0 | 53,8 | 218,5 | 484,2 | 180,9 |
| 19,0 | 47,5 | 243,9 | 451,2 | 202,6 |
| 20,0 | 42,1 | 270,7 | 421,0 | 225,8 |
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Grandes portées ne sont pas recommandées en raison du manque
des diagonales horizontales. Les valeurs de charge sont calculées à partir de boulons 10.9.

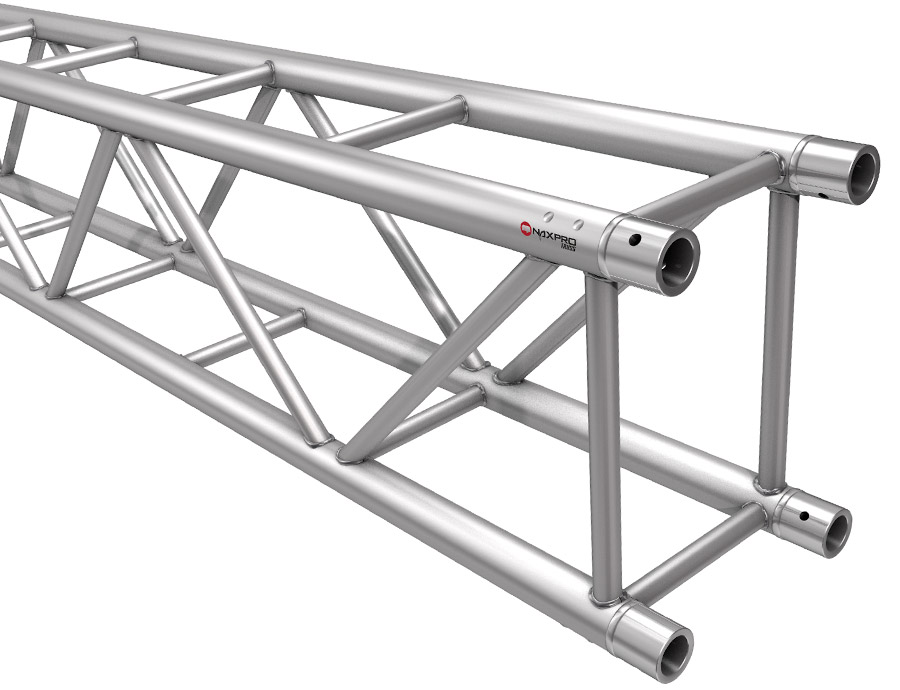

Poutres, angles et composants XD 340
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 3,90 | 304400500 | 250 | 13,50 | 304402500 |
| 100 | 6,20 | 304401000 | 300 | 15,80 | 304403000 |
| 150 | 8,90 | 304401500 | 350 | 18,60 | 304403500 |
| 200 | 11,00 | 304402000 | 400 | 20,60 | 304404000 |
 |
8 demi-connecteurs inclus.

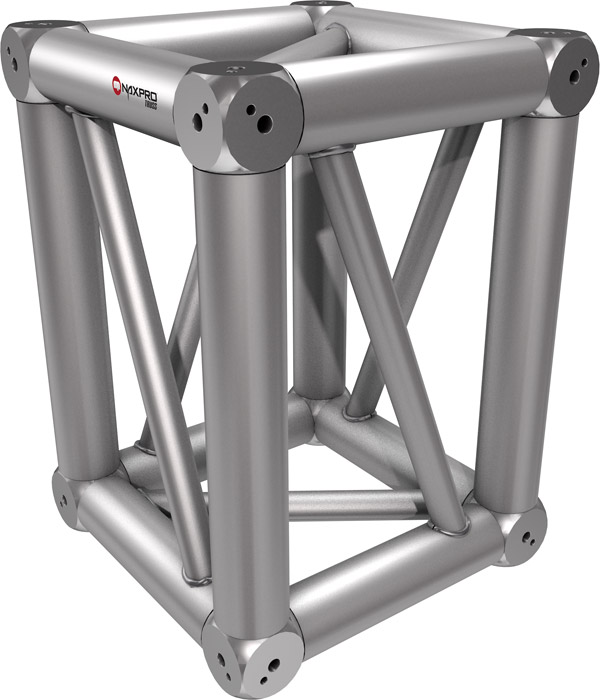

Longueur de la branche: 290x290x400 mm
Poids: 9 kg
Cercles structure alu XD 340
