TD 54 Structure aluminium
Aperçu du produit

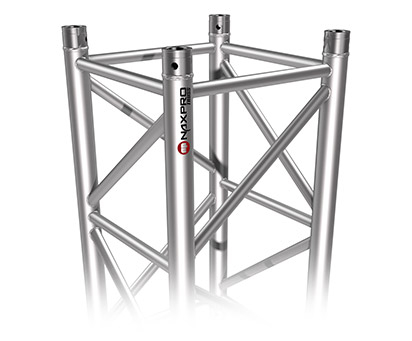

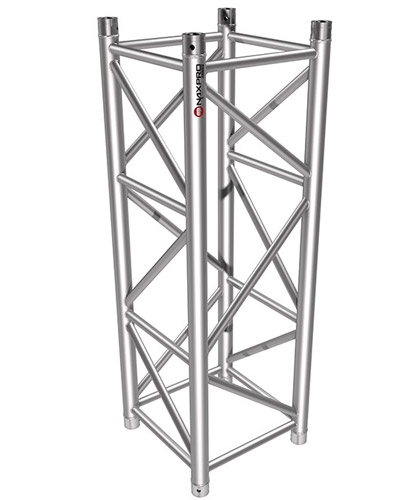

Le Tower système de structure alu TD 54 complète parfaitement les séries ST 54, car elles sont basées sur le même système de connexion. Grâce au tube support stable de 60x5 mm et aux barres de treillages de 30x3 mm, ce système présente les conditions idéales pour la création de supports en structure alu. Les renforts de l'échelle, qui sont soudés des deux côtés, permettent une montée confortable et facilitent grandement le montage. Ces caractéristiques rendent les systèmes de tours Naxpro-Truss parfaits pour les toits de scène et autres construction en poutre alu treillis.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 510 mm |
| Hauteur: | 510 mm |
| Tube support: | 60 x 5 mm |
| Diagonales: | 30 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles TD 54
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 5426,0 | 0,1 | 5426,0 | 0,1 |
| 2,0 | 2705,6 | 0,5 | 5411,1 | 0,7 |
| 3,0 | 1798,9 | 1,5 | 5396,6 | 2,4 |
| 4,0 | 1345,5 | 3,6 | 4890,4 | 5,2 |
| 5,0 | 1073,4 | 7,1 | 3899,1 | 8,2 |
| 6,0 | 892,1 | 12,2 | 3235,8 | 11,8 |
| 7,0 | 762,6 | 19,4 | 2759,9 | 16,1 |
| 8,0 | 600,3 | 26,1 | 2401,2 | 21,1 |
| 9,0 | 471,2 | 33,1 | 2120,5 | 26,7 |
| 10,0 | 378,9 | 40,9 | 1894,5 | 33,1 |
| 11,0 | 310,6 | 49,5 | 1708,3 | 40,1 |
| 12,0 | 258,6 | 59,0 | 1551,9 | 47,9 |
| 13,0 | 218,2 | 69,3 | 1418,4 | 56,4 |
| 14,0 | 186,1 | 80,5 | 1302,9 | 65,7 |
| 15,0 | 160,2 | 92,5 | 1201,8 | 75,7 |
| 16,0 | 139,1 | 105,4 | 1112,5 | 86,5 |
| 17,0 | 121,5 | 119,2 | 1032,8 | 98,2 |
| 18,0 | 106,8 | 133,8 | 961,2 | 110,6 |
| 19,0 | 94,3 | 149,3 | 896,3 | 123,8 |
| 20,0 | 83,7 | 165,7 | 837,2 | 137,9 |
| 21,0 | 74,6 | 183,0 | 783,0 | 152,9 |
| 22,0 | 66,6 | 201,2 | 733,0 | 168,8 |
| 23,0 | 59,7 | 220,3 | 686,8 | 185,7 |
| 24,0 | 53,7 | 240,3 | 643,8 | 203,4 |
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.
Poutres, angles et composants TD 54
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 11,76 | 308540500 | 250 | 38,60 | 308542500 |
| 75 | 15,10 | 308540750 | 275 | 41,95 | 308542750 |
| 100 | 18,45 | 308541000 | 300 | 45,31 | 308543000 |
| 125 | 21,80 | 308541250 | 350 | 52,03 | 308543500 |
| 150 | 25,16 | 308541500 | 400 | 58,75 | 308544000 |
| 175 | 28,52 | 308541750 | 450 | 65,46 | 308544500 |
| 200 | 31,88 | 308542000 | 500 | 72,18 | 308545000 |
| 225 | 35,24 | 308542250 |
Cercles structure alu TD 54
