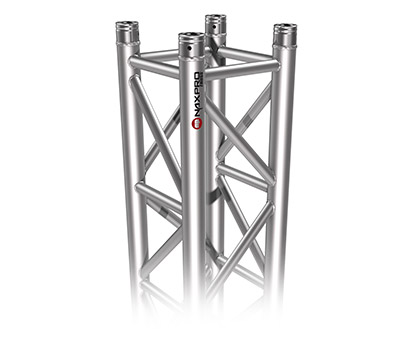

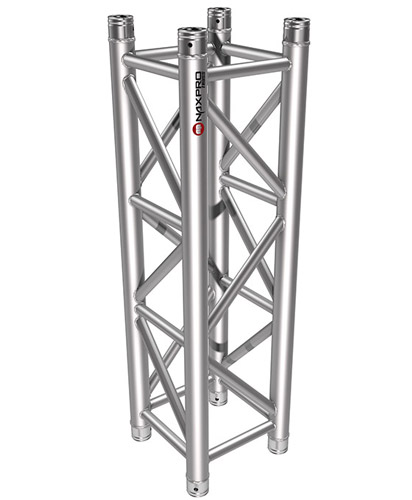

TD 34 Structure aluminium
Aperçu du produit
Le Tower système de structure alu TD 34 complète parfaitement les séries FD 34 et HD 34, car elles sont basées sur le même système de connexion. Grâce au tube support stable de 50x4 mm et aux barres de treillages de 25x3 mm, ce système présente les conditions idéales pour la création de supports en structure alu. Les renforts de l'échelle, qui sont soudés des deux côtés, permettent une montée confortable et facilitent grandement le montage. Ces caractéristiques rendent les systèmes de tours Naxpro-Truss parfaits pour les toits de scène et autres construction en poutre alu treillis.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 290 mm |
| Hauteur: | 290 mm |
| Tube support: | 50 x 4 mm |
| Diagonales: | 25 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles TD 34
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 4191,4 | 0,2 | 4191,4 | 0,4 |
| 2,0 | 2091,6 | 1,8 | 3350* | 2,3 |
| 3,0 | 1391,6 | 6,1 | 2620,6 | 6,1 |
| 4,0 | 979,1 | 13,6 | 1958,2 | 10,9 |
| 5,0 | 623,7 | 21,3 | 1559,1 | 17,1 |
| 6,0 | 430,6 | 30,7 | 1291,7 | 24,7 |
| 7,0 | 314,1 | 41,8 | 1099,5 | 33,7 |
| 8,0 | 238,6 | 54,6 | 954,3 | 44,1 |
| 9,0 | 186,8 | 69,2 | 840,5 | 56,0 |
| 10,0 | 149,7 | 85,5 | 748,6 | 69,4 |
| 11,0 | 122,3 | 103,6 | 672,7 | 84,3 |
| 12,0 | 101,4 | 123,4 | 608,7 | 100,8 |
| 13,0 | 85,2 | 145,1 | 553,9 | 118,9 |
| 14,0 | 72,3 | 168,5 | 506,4 | 138,6 |
| 15,0 | 62,0 | 193,8 | 464,7 | 160,0 |
| 16,0 | 53,5 | 220,9 | 427,6 | 183,2 |
| 17,0 | 46,4 | 249,8 | 394,5 | 208,1 |
| 18,0 | 40,5 | 280,6 | 364,5 | 234,8 |
| 19,0 | 35,5 | 313,3 | 337,3 | 263,5 |
| 20,0 | 31,2 | 347,9 | 312,4 | 294,1 |
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.
Poutres, angles et composants TD 34
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 6,04 | 308340500 | 225 | 24,46 | 308342250 |
| 75 | 7,88 | 308340750 | 250 | 28,49 | 308342500 |
| 100 | 10,26 | 308341000 | 275 | 33,10 | 308342750 |
| 125 | 12,59 | 308341250 | 350 | 37,15 | 308343500 |
| 150 | 14,96 | 308341500 | 450 | 42,77 | 308344500 |
| 175 | 17,34 | 308341750 | 500 | 47,40 | 308345000 |
| 200 | 19,71 | 308342000 |
Cercles structure alu TD 34
