ST 54 Structure aluminium
Aperçu du produit

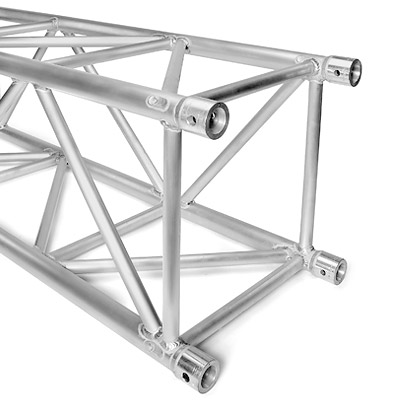

Le système de structure alu massif à 4 points Naxpro Truss ST 54 est le monstre de puissance ultime pour des charges extrêmes! 51 cm de largeur et une épaisseur du mur de 4mm font de Naxpro Truss ST 54 le système idéal pour une utilisation ambitieuse dans le domaine de l'organisation de concerts et événements en plein air.
Des Pre-Rigs et grands panneaux publicitaires sont également possibles sans problème avec Naxpro Truss ST 54. Malgré ses dimensions imposantes le montage et démontage du système est très rapide grâce au système de raccords coniques très simple. Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Naxpro Truss GD 44 est disponible dans toutes les couleurs RAL et constructions spéciales.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 510 mm |
| Hauteur: | 510 mm |
| Tube support: | 50 x 4 mm |
| Diagonales: | 30 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles ST 54
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 6,0 | 893,9 | 18,3 | 2394,0* | 13,1 |
| 7,0 | 670,6 | 25,5 | 2159,0* | 18,9 |
| 8,0 | 510,4 | 33,3 | 1940,0* | 25,5 |
| 9,0 | 400,6 | 42,2 | 1767,0* | 33,4 |
| 10,0 | 322,0 | 52,2 | 1610,2 | 42,2 |
| 11,0 | 263,9 | 63,2 | 1451,5 | 51,2 |
| 12,0 | 219,7 | 75,2 | 1318,3 | 61,1 |
| 13,0 | 185,3 | 88,4 | 1204,5 | 72,0 |
| 14,0 | 158,0 | 102,6 | 1106,1 | 83,8 |
| 15,0 | 136,0 | 118,0 | 1019,9 | 96,6 |
| 16,0 | 118,0 | 134,4 | 943,8 | 110,4 |
| 17,0 | 103,0 | 151,9 | 875,8 | 125,2 |
| 18,0 | 90,5 | 170,6 | 814,6 | 141,1 |
| 19,0 | 79,9 | 190,4 | 759,2 | 158,1 |
| 20,0 | 70,9 | 211,3 | 708,8 | 176,1 |
| 21,0 | 63,1 | 233,3 | 662,5 | 195,3 |
| 22,0 | 56,3 | 256,5 | 619,8 | 215,6 |
| 23,0 | 50,5 | 280,9 | 580,3 | 237,1 |
| 24,0 | 45,3 | 306,5 | 543,5 | 259,9 |
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.

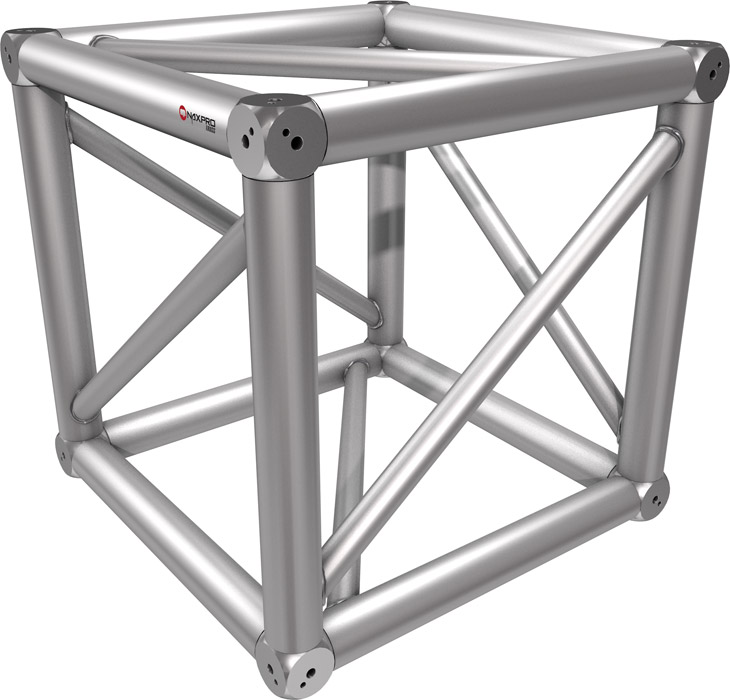

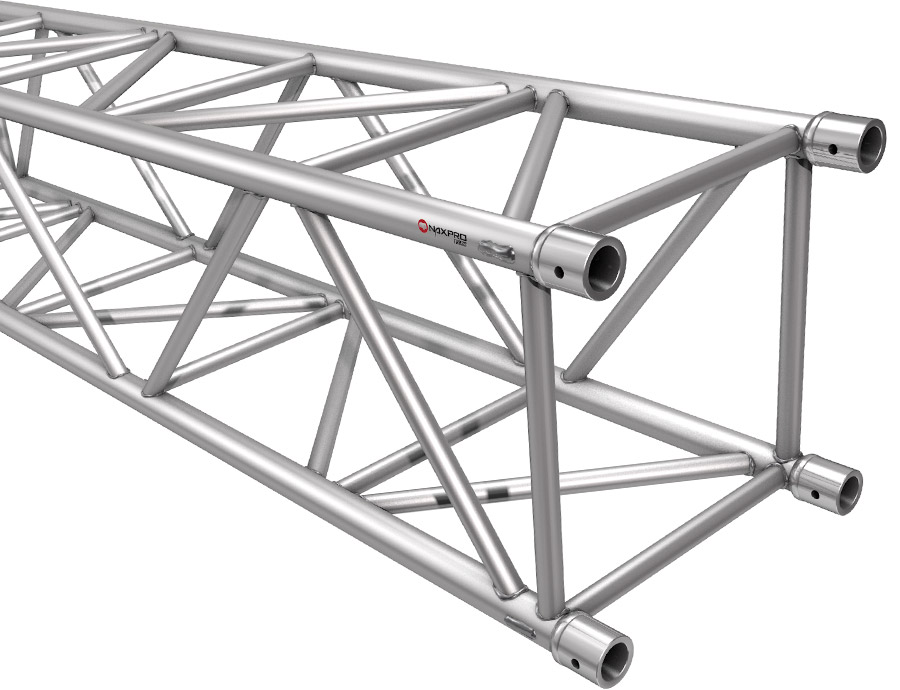

Poutres, angles et composants ST 54
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 100 | 14,00 | 304541000 | 300 | 42,00 | 304543000 |
| 150 | 21,00 | 304541500 | 350 | 49,00 | 304543500 |
| 200 | 28,00 | 304542000 | 400 | 56,00 | 304544000 |
| 250 | 35,00 | 304542500 | 450 | 63,00 | 304544500 |
 |
8 connecteurs inclus.
Longueur de la branche: 510 mm
Poids: 20 kg
Cercles structure alu ST 54
