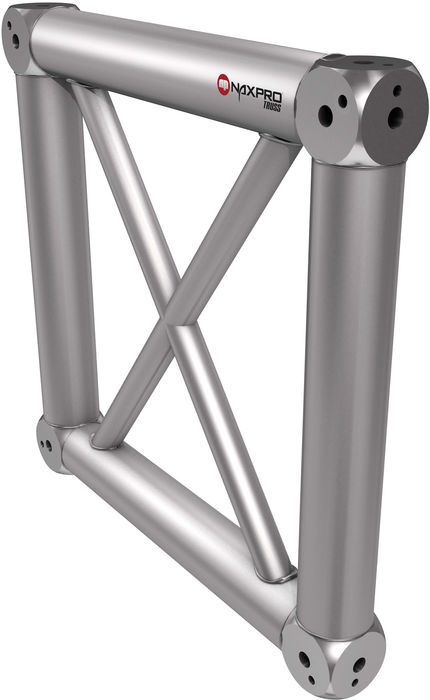

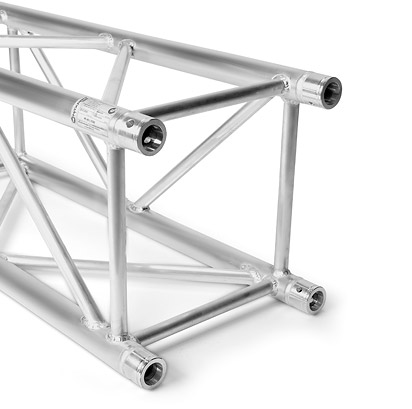

HD 44 Structure aluminium
Aperçu du produit
HD 44 est un système de structure alu 4 points pour charges lourdes. Particulièrement bien adapté à la construction de magasins et de foires, ainsi que pour l'organisation d'événements et comme support dans le domaine de l'éclairage. La combinaison d'une forme compacte et d'une grande charge admissible prédestine cette structure alu pour des stands de foire simples mais également pour des complexes constructions de Rigging.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 400 mm |
| Hauteur: | 400 mm |
| Tube support: | 50 x 3 mm |
| Diagonales: | 25 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles HD 44
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 4353,7 | 0,1 | 3962,0* | 0,2 |
| 2,0 | 2173,2 | 1,2 | 3260,0* | 1,4 |
| 3,0 | 1446,3 | 3,9 | 2686,0* | 3,9 |
| 4,0 | 1082,9 | 9,3 | 2257,0* | 7,8 |
| 5,0 | 791,0 | 16,6 | 1918,0* | 13,0 |
| 6,0 | 547,1 | 24,0 | 1641,3 | 19,3 |
| 7,0 | 400,0 | 32,7 | 1400,0 | 26,3 |
| 8,0 | 304,5 | 42,7 | 1218,1 | 34,4 |
| 9,0 | 239,1 | 54,1 | 1075,8 | 43,6 |
| 10,0 | 192,3 | 66,8 | 961,3 | 54,0 |
| 11,0 | 157,6 | 80,9 | 866,9 | 65,5 |
| 12,0 | 131,3 | 96,3 | 787,6 | 78,2 |
| 13,0 | 110,8 | 113,2 | 720,0 | 92,1 |
| 14,0 | 94,5 | 131,4 | 661,5 | 107,2 |
| 15,0 | 81,4 | 151,0 | 610,3 | 123,6 |
| 16,0 | 70,6 | 172,1 | 565,0 | 141,2 |
| 17,0 | 61,7 | 194,5 | 524,7 | 160,1 |
| 18,0 | 54,3 | 218,4 | 488,4 | 180,4 |
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.

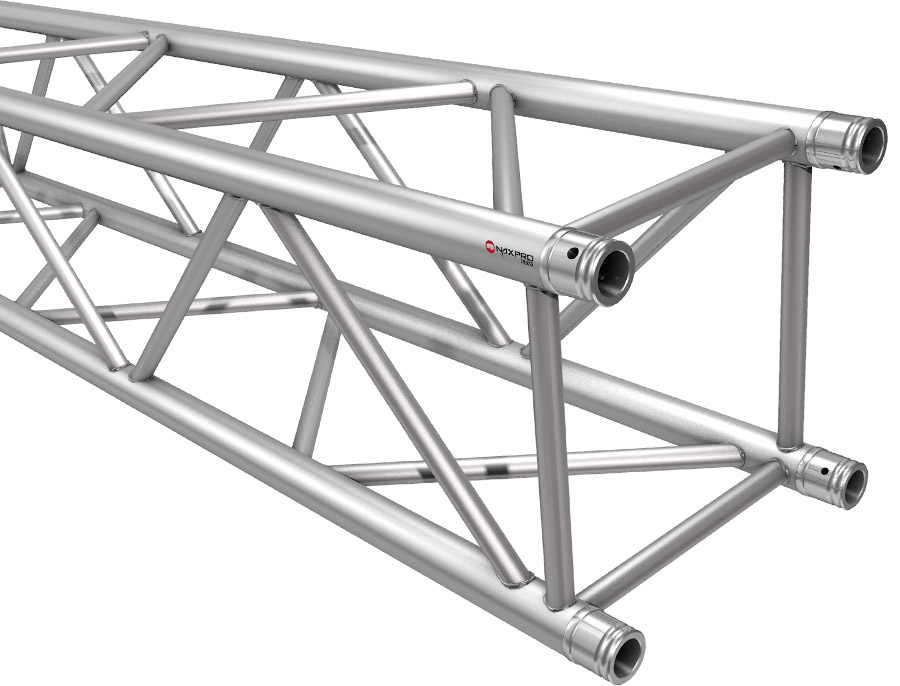

Poutres, angles et composants HD 44
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 25 | 4,50 | 304440250 | 200 | 17,80 | 304442000 |
| 50 | 6,60 | 304440500 | 250 | 21,10 | 304442500 |
| 75 | 8,60 | 304440750 | 300 | 25,60 | 304443000 |
| 100 | 10,50 | 304441000 | 350 | 29,20 | 304443500 |
| 125 | 12,40 | 304441250 | 400 | 32,10 | 304444000 |
| 150 | 13,90 | 304441500 | 450 | 36,20 | 304444500 |
| 175 | 15,70 | 304441750 | 500 | 40,20 | 304445000 |
 |

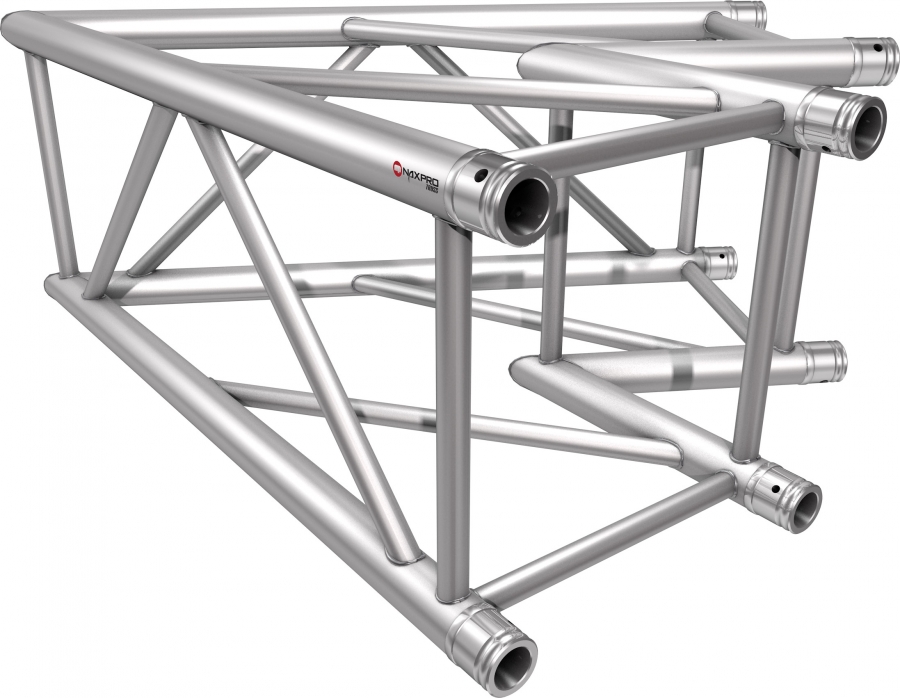

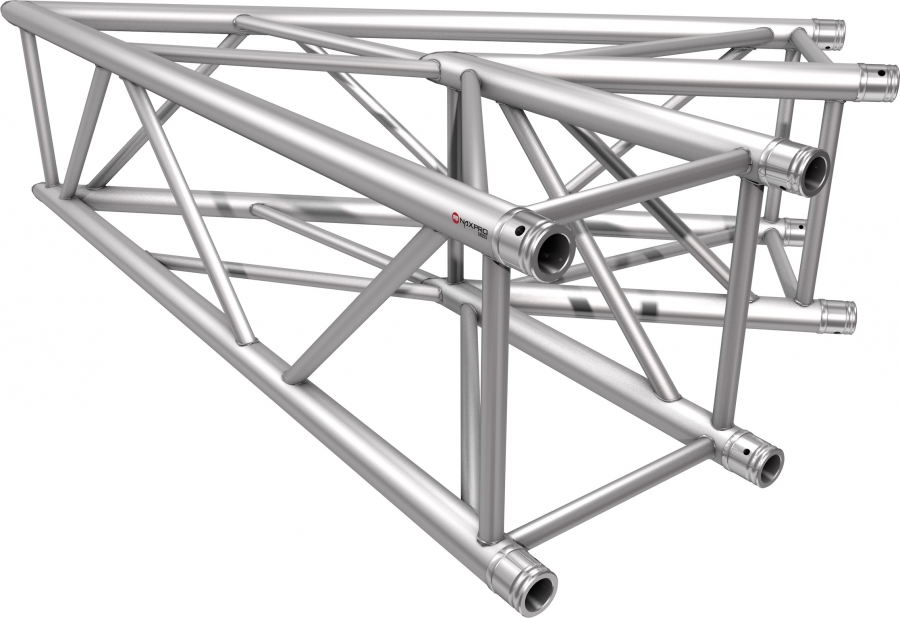

Angle 45° à 2 chemins
Longueur de la branche: 1500 mm
Poids: 13,8 kg
 |
Angle 60° à 2 chemins
Longueur de la branche: 1000 mm
Poids: 16,2 kg
 |

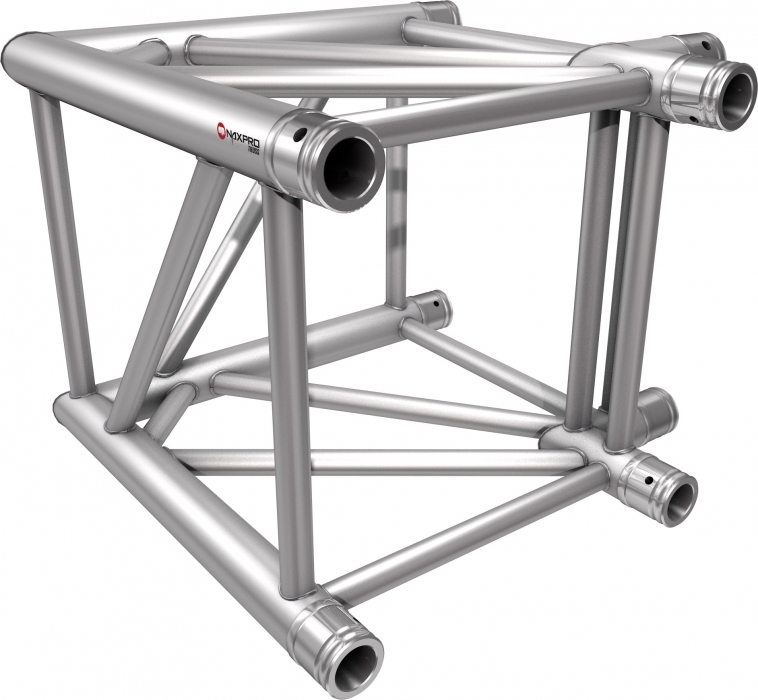

Angle 90° à 2 chemins
Longueur de la branche: 500 mm
Poids: 9,6 kg
 |

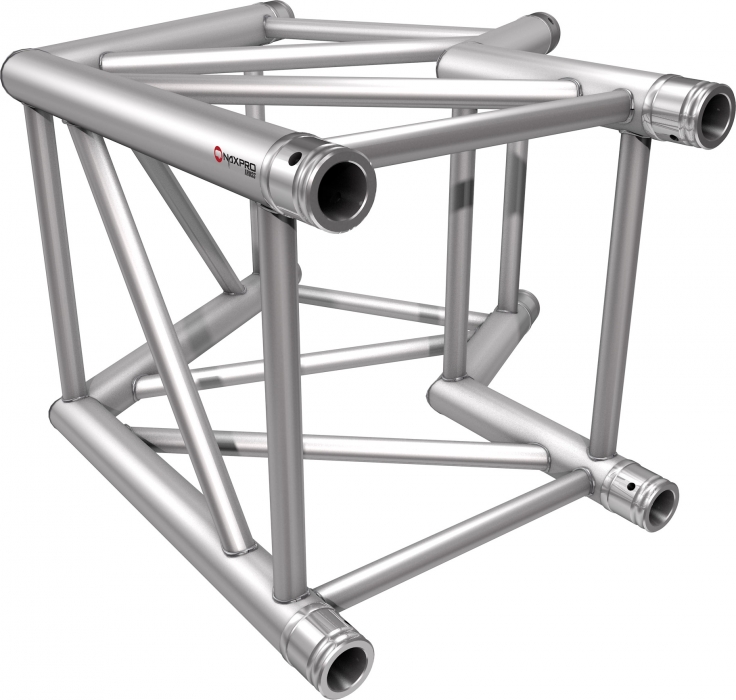

Angle 120° à 2 chemins
Longueur de la branche: 500 mm
Poids: 9,6 kg
 |

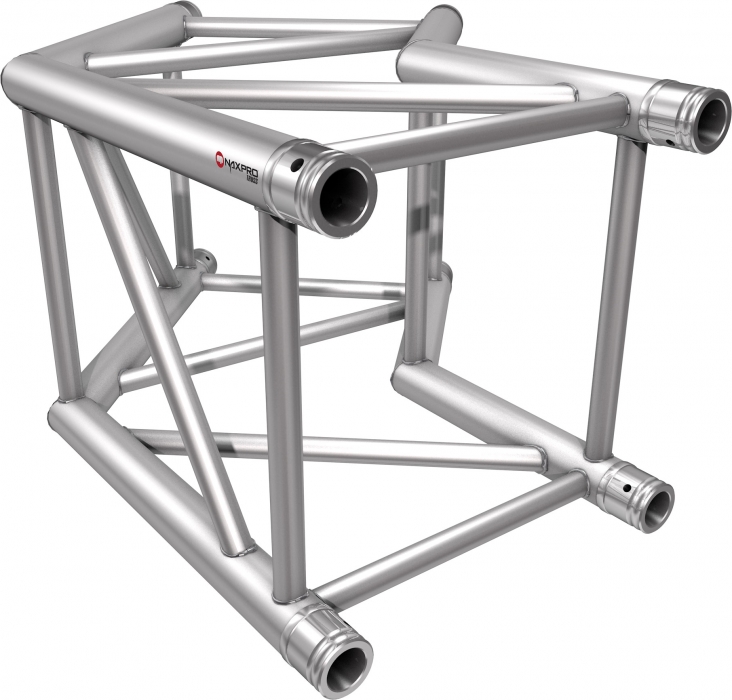

Angle 135° à 2 chemins
Longueur de la branche: 500 mm
Poids: 11,3 kg
 |

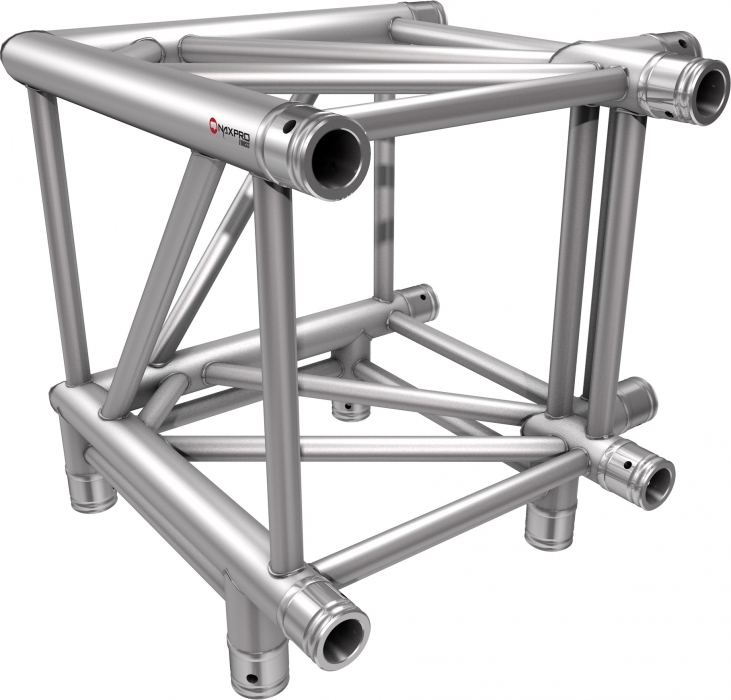

Angle 90° à 3 chemins
Longueur de la branche: 500 mm
Poids: 12,4 kg
 |

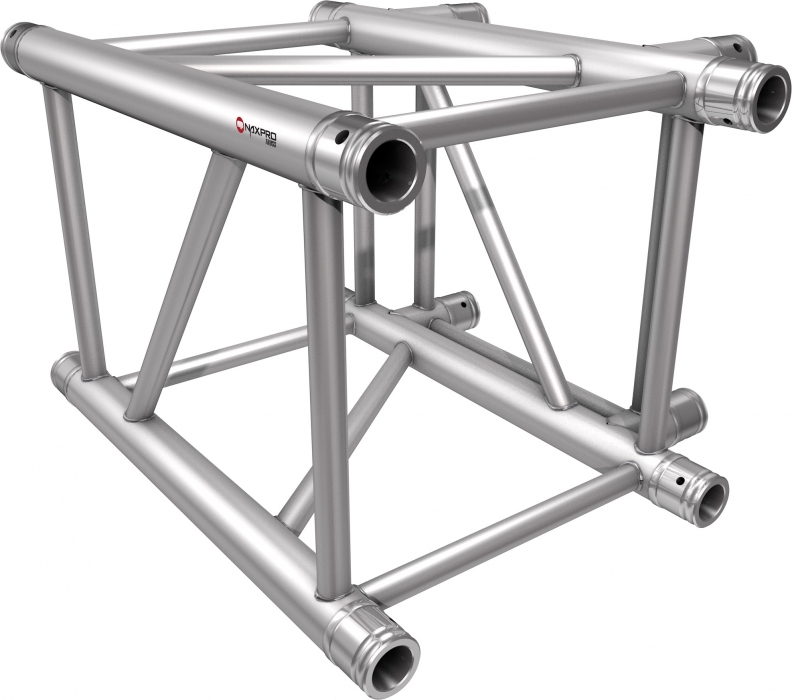

Raccord en T 90° à 3 chemins
Longueur de la branche: 500 mm
Poids: 10,2 kg
 |

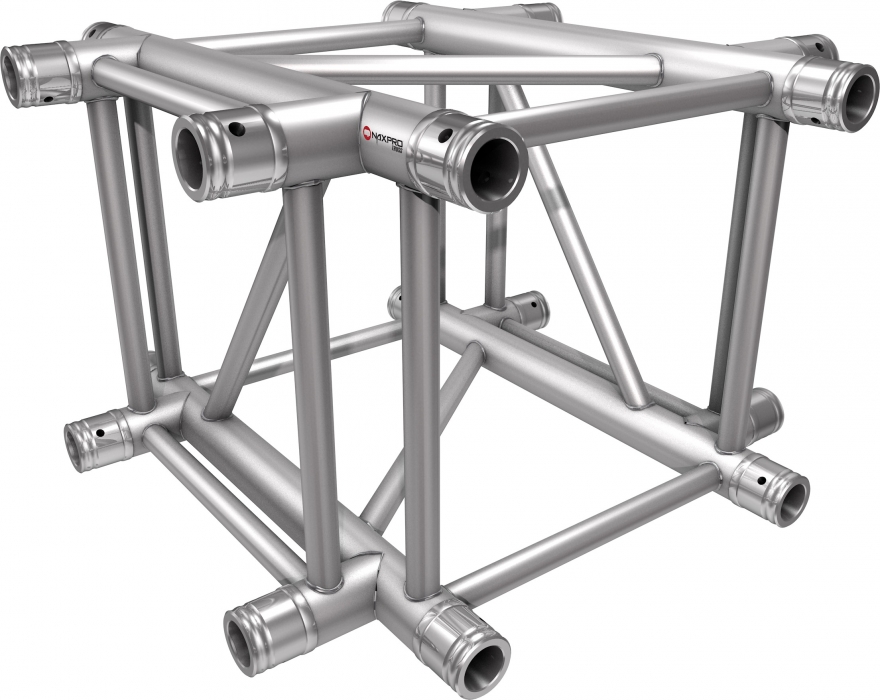

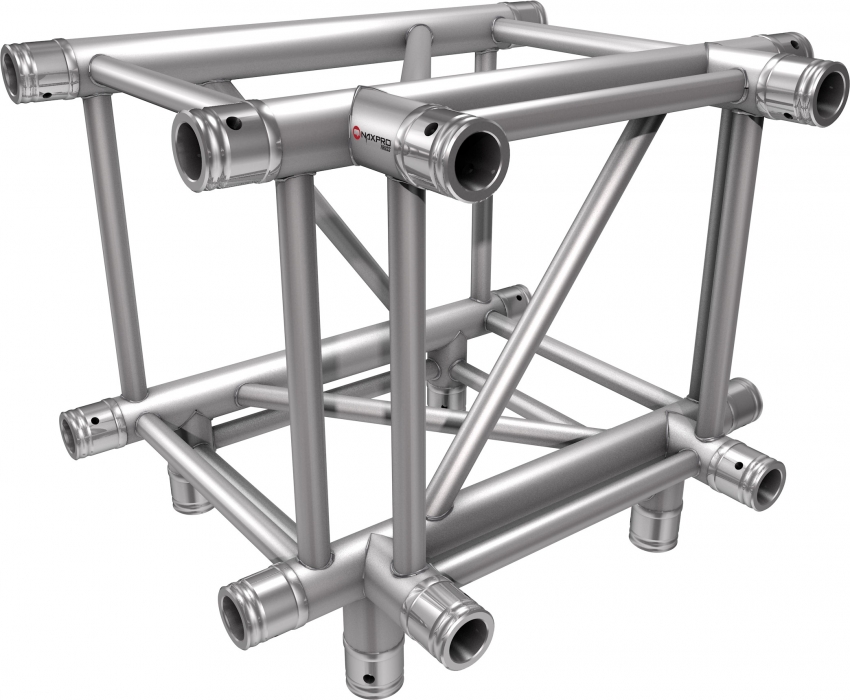

Raccord en T 90° à 4 chemins
Longueur de la branche:
600/500/500 mm
Poids: 12,6 kg
 |
Croix 90° à 4 chemins
Longueur de la branche: 600 mm
Poids: 16,2 kg
 |

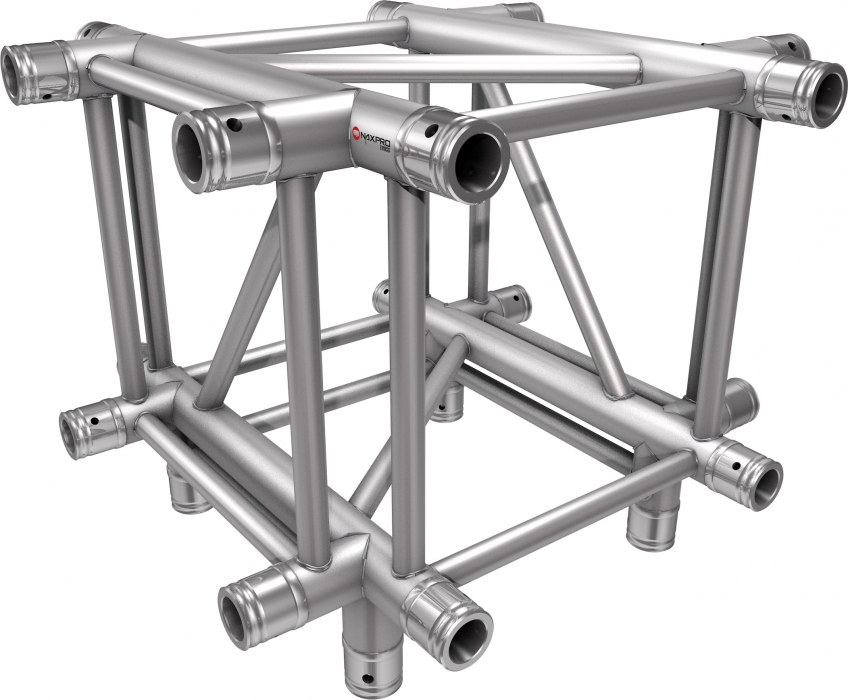

Raccord en T 90° à 5 chemins
Longueur de la branche:
600/600/500 mm
Poids: 20,4 kg
 |

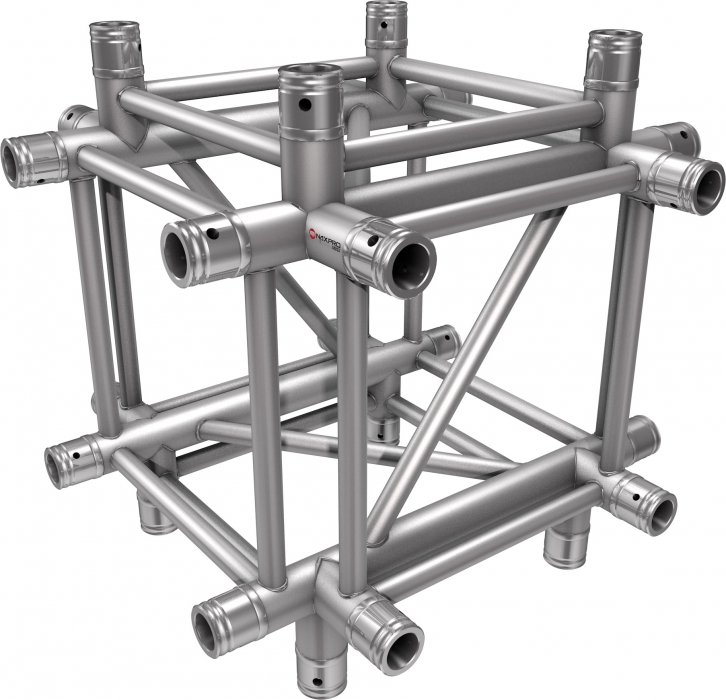

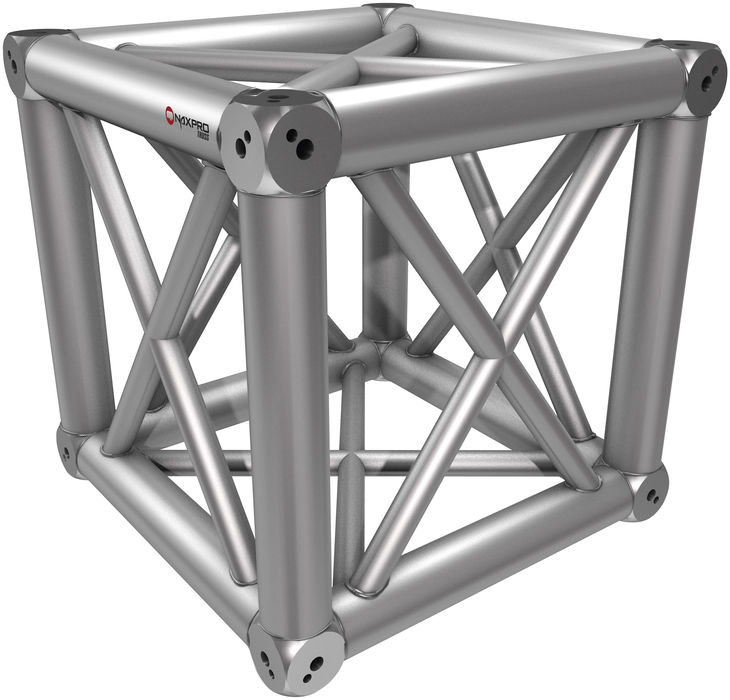

Croix 90° à 6 chemins
Longueur de la branche: 600 mm
Poids: 24,0 kg
 |
8 connecteurs inclus.
Longueur de la branche: 400 mm
Poids: 8,0 kg
 |
 |

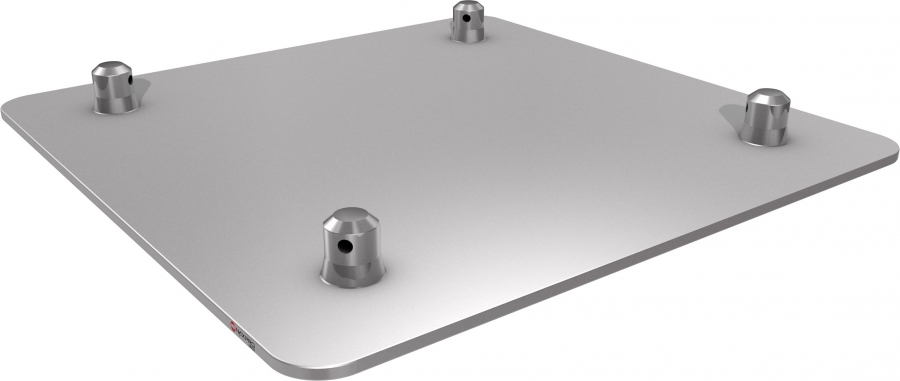

Dimensions: 497 x 497 x 5 mm
Poids: 2,3 kg

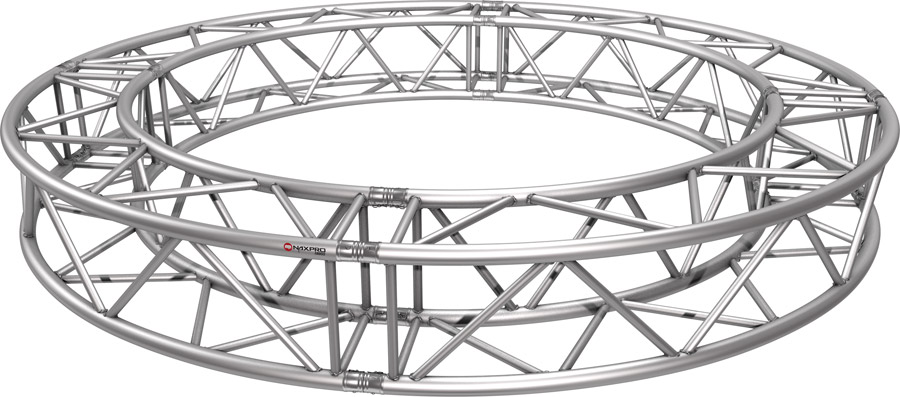

Cercles structure alu HD 44
|
| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| HD 44 par mètre de circonférence | 10,60 | 302440001 | |
| HD 44 (4 x 90°) | 200 | 66,57 | 302440020 |
| HD 44 (4 x 90°) | 300 | 99,85 | 302440030 |
| HD 44 (4 x 90°) | 400 | 133,14 | 302440040 |
| HD 44 (8 x 45°) | 500 | 166,42 | 302440050 |
| HD 44 (8 x 45°) | 600 | 199,70 | 302440060 |
| HD 44 (8 x 45°) | 700 | 233,20 | 302440070 |
| HD 44 (8 x 45°) | 800 | 266,27 | 302440080 |
| HD 44 (12 x 30°) | 900 | 299,56 | 302440090 |
| HD 44 (12 x 30°) | 1000 | 332,84 | 302440100 |
