GS 94 Structure aluminium

Aperçu du produit

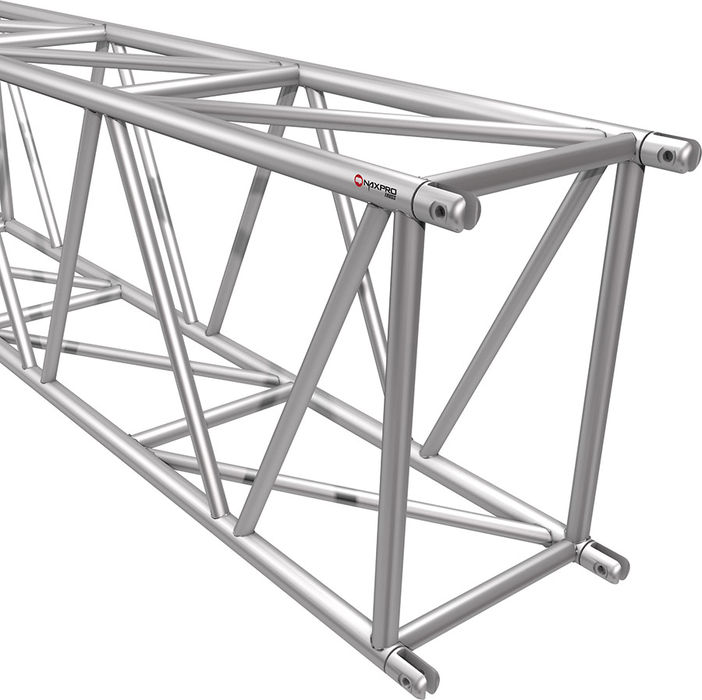

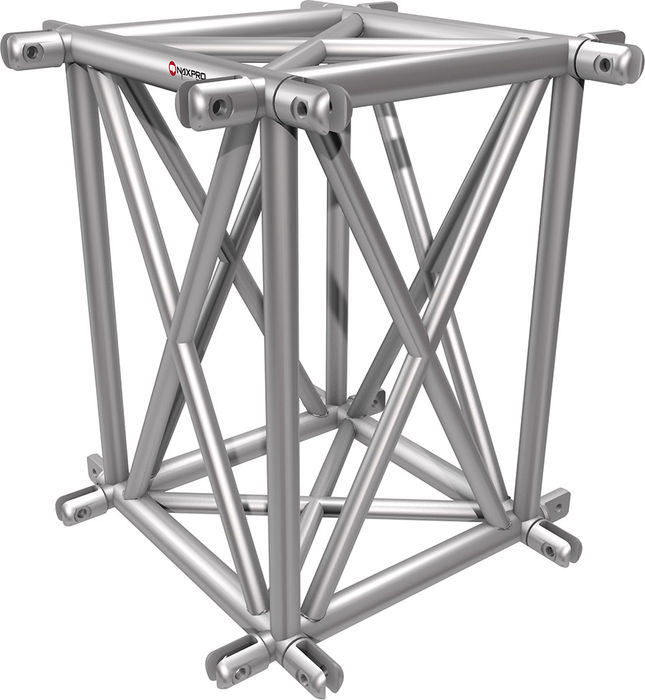

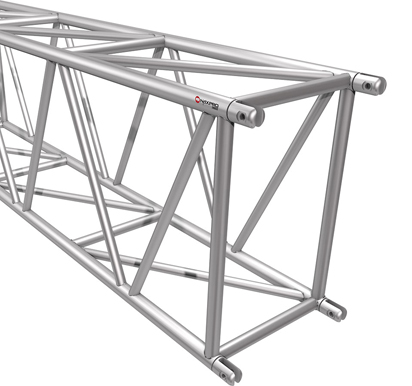

La structure en aluminium pour charges lourdes Naxpro-Truss GS 94 offre un maximum de possibilités de chargement grâce à la combinaison spéciale d‘un système de connection extra fort et d‘un tube principal massif.

GS signifi e système à fourche et offre grâce à un tube principal de 60 x 5 mm des valeurs de charges exceptionnellement élevées. Naxpro-Truss GS 94 convient parfaitement à la construction de toits de scènes, de grands Groundsupports, de ponts à câble, de mâts d’antenne, et de toutes les autres constructions à structures en aluminium pour lesquelles une portée et charge maximale sont requises. Pour relier les structures en aluminium entre eux, les fourches sont enfoncées les unes dans les autres et fixées en position à l’aide d’axes embrochables, ce qui permet un montage rapide et confortable.

Télécharger la
fiche technique

Sécurité contrôlée

Dimensions

Spécifications

Statique testée

Largeur:	609 mm
Hauteur:	914 mm
Tube support:	60 x 5 mm
Diagonales:	40 x 3 mm
Alliage:	EN-AW 6082 T6

Tableau des charges admissibles GS 94

Portée	Charge répartie uniformément	Flexion	Charge simple centrée	Flexion
m	kg/m	mm	kg	mm
10	822,2	24,5	4634,5	22,2
12	636,7	39,7	3820,1	32,1
14	461,7	54,1	3231,7	43,8
16	348,1	70,8	2784,8	57,6
18	270,2	89,7	2432,0	73,3
20	214,5	111,0	2145,2	91,1
22	173,3	134,6	1906,4	111,1
24	142,0	160,6	1703,6	133,3
26	117,6	188,9	1528,5	157,9
28	98,2	219,7	1375,0	184,8
30	82,6	253,0	1239,0	214,4
32	69,8	288,8	1117,2	246,5
34	59,2	327,2	1006,9	281,4
36	50,4	368,1	906,4	319,2
38	42,8	411,7	814,0	360,1
40	36,4	458,1	728,6	404,2

Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des
forces s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.

Télécharger
Tableau détaillé des charges admissibles
