GS 34 Structure aluminium
Aperçu du produit

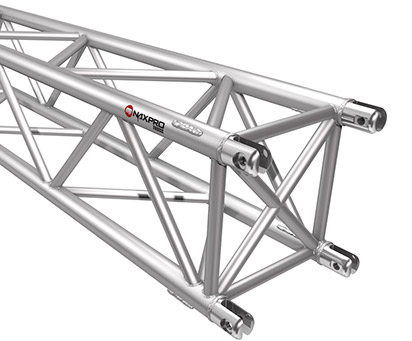

La structure en aluminium massif à 4 points Naxpro Truss GS 34 est le monstre de puissance ultime pour des charges extrêmes!
34,7 cm de largeur et une épaisseur du mur de 4,5 mm font de Naxpro Truss GS 34 le système idéal pour une utilisation ambitieuse dans le domaine de l‘organisation de concerts et événements en plein air. Des Pre-Rigs et de grands panneaux publicitaires sont également possible sans problème avec Naxpro Truss GS 34. Malgré ses dimensions imposantes le montage et démontage du système est très rapide grâce au système de connection à fourche.
Les composants sont fixés par adhérence avec le système de connection à fourche. Les éléments de connection sont joints à la livraison. Pour connecter les structures en aluminium le seul outil nécessaire est un léger marteau en aluminium. Naxpro Truss GS 34 est disponible dans toutes les couleurs RAL et constructions spéciales
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 347 mm |
| Hauteur: | 347 mm |
| Tube support: | 48 x 4,5 mm |
| Diagonales: | 25 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles GS 34
| Portée | Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | ft | kg/m | mm | kg | mm |
| 4,88 | 16,0 | 983,4 | 18,5 | 2404,6 | 14,8 |
| 6,10 | 20,0 | 627,8 | 28,9 | 1913,6 | 23,2 |
| 7,32 | 24,0 | 433,2 | 41,7 | 1584,4 | 33,5 |
| 8,53 | 28,0 | 315,8 | 56,8 | 1347,7 | 45,8 |
| 9,75 | 32,0 | 239,7 | 74,3 | 1168,8 | 60,0 |
| 10,97 | 36,0 | 187,4 | 94,1 | 1028,3 | 76,2 |
| 12,19 | 40,0 | 150,1 | 116,3 | 914,9 | 94,5 |
| 13,41 | 44,0 | 122,4 | 140,9 | 821,0 | 114,9 |
| 14,63 | 48,0 | 101,4 | 167,9 | 741,9 | 137,4 |
| 15,85 | 52,0 | 85,1 | 197,4 | 674,1 | 162,1 |
| 17,07 | 56,0 | 72,1 | 229,3 | 615,1 | 189,1 |
| 18,29 | 60,0 | 61,6 | 263,7 | 563,3 | 218,5 |
| 19,51 | 64,0 | 53,0 | 300,7 | 517,3 | 250,2 |
| 20,73 | 68,0 | 45,9 | 340,1 | 476,0 | 284,5 |
| 21,95 | 72,0 | 40,0 | 382,2 | 438,7 | 321,3 |
| 23,16 | 76,0 | 34,9 | 426,8 | 404,7 | 360,7 |
| 24,38 | 80,0 | 30,6 | 474,0 | 373,5 | 402,9 |
| 25,60 | 83,0 | 26,9 | 524,0 | 344,8 | 447,9 |
| 26,82 | 87,0 | 23,7 | 576,6 | 318,2 | 495,9 |
Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des
forces s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.

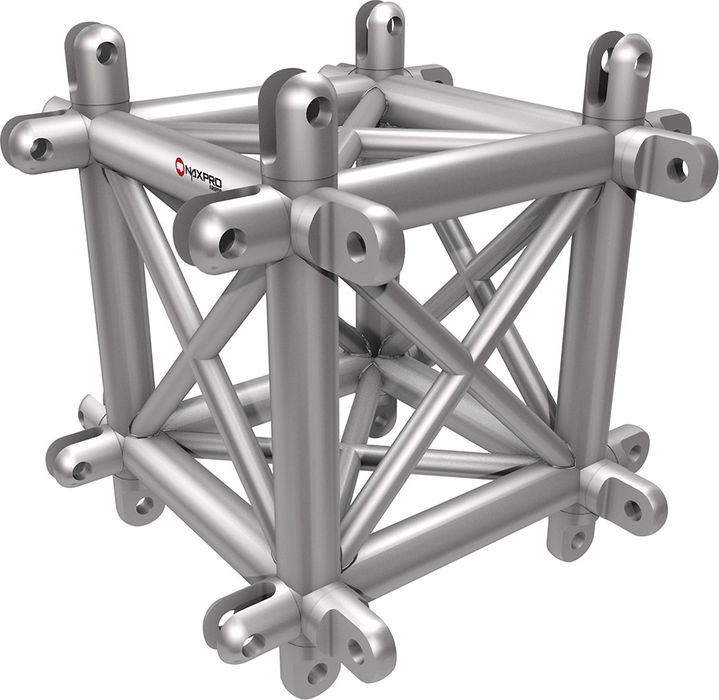

Poutres, angles et composants GS 34
|
| Longueur | Longueur | Poids | Nr. d'art. | Longueur | Longueur | Poids | Nr. d'art. |
| cm | ft | kg | cm | ft | kg | ||
| 60,96 | 2 | 10,0 | 304350609 | 243,84 | 8 | 26,0 | 304352438 |
| 91,44 | 3 | 12,3 | 304350914 | 304,80 | 10 | 31,0 | 304353048 |
| 121,92 | 4 | 14,5 | 304351219 | 365,76 | 12 | 35,0 | 304353657 |
| 182,88 | 6 | 20,0 | 304351828 | 426,72 | 14 | 40,0 | 304354267 |
 |
Naxpro-Truss GS 34 système de structure alu
Cercles structure alu GS 34
