GD 44 Structure aluminium
Aperçu du produit

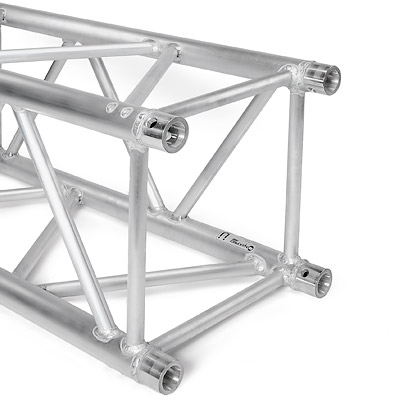

Naxpro Truss GD 44 est un système de structure alu performant à 4 points, conçu pour supporter de très grandes charges. Grâce à des optimisations spécifiques par rapport aux structure alu standard de 40, le GD 44 est en mesure de supporter une plus grande charge pour la même taille.
En plus d'un renforcement du raidisseur et des logements de cône, des points de soudure additionnels confèrent au système une très grande stabilité pour des conditions extrêmes. Naxpro-Truss GD 44 est donc idéalement conçu pour des grands stands de foire, des panneaux publicitaires, des toits de scène extérieurs et des mâts de communication et de projecteurs. Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Naxpro Truss GD 44 est disponible dans toutes les couleurs RAL et constructions spéciales.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 400 mm |
| Hauteur: | 400 mm |
| Tube support: | 50 x 3 mm |
| Diagonales: | 25 x 3 mm |
| Alliage: | EN-AW 6632 T6 |
Tableau des charges admissibles GD 44
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 4351,9 | 0,1 | 4351,9 | 0,2 |
| 2,0 | 2171,4 | 1,2 | 3474,0* | 1,5 |
| 3,0 | 1444,5 | 3,9 | 2816,0* | 4,1 |
| 4,0 | 1081,1 | 9,3 | 2328,0* | 8,0 |
| 5,0 | 789,2 | 16,7 | 1973,0 | 13,4 |
| 6,0 | 545,3 | 24,0 | 1635,8 | 19,3 |
| 7,0 | 398,2 | 32,7 | 1393,6 | 26,3 |
| 8,0 | 302,7 | 42,7 | 1210,8 | 34,4 |
| 9,0 | 237,2 | 54,1 | 1067,6 | 43,7 |
| 10,0 | 190,4 | 66,9 | 952,1 | 54,2 |
| 11,0 | 155,8 | 81,0 | 856,8 | 65,8 |
| 12,0 | 129,4 | 96,5 | 776,6 | 78,6 |
| 13,0 | 108,9 | 113,4 | 708,0 | 92,6 |
| 14,0 | 92,7 | 131,7 | 648,6 | 108,0 |
| 15,0 | 79,5 | 151,4 | 596,5 | 124,5 |
| 16,0 | 68,8 | 172,5 | 550,3 | 142,5 |
| 17,0 | 59,9 | 195,1 | 509,1 | 161,7 |
| 18,0 | 52,4 | 219,1 | 471,9 | 182,4 |
| 19,0 | 46,1 | 244,6 | 438,1 | 204,5 |
| 20,0 | 40,7 | 271,5 | 407,2 | 228,1 |
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.

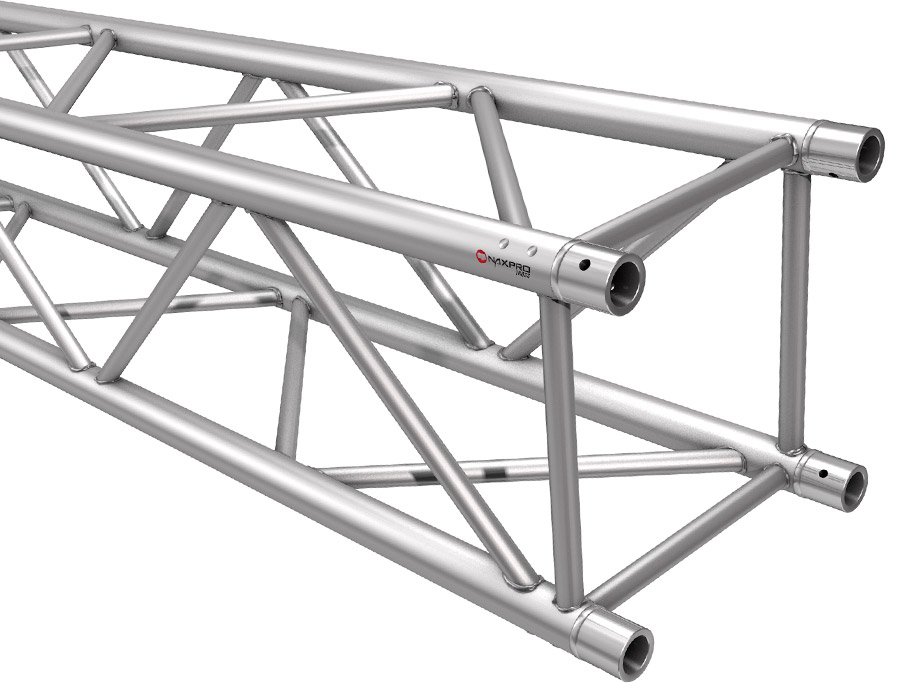

Poutres, angles et composants GD 44
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 5,00 | 304480500 | 250 | 25,00 | 304482500 |
| 100 | 10,00 | 304481000 | 300 | 30,00 | 304483000 |
| 150 | 15,00 | 304481500 | 350 | 35,00 | 304483500 |
| 200 | 20,00 | 304482000 | 400 | 40,00 | 304484000 |
 |

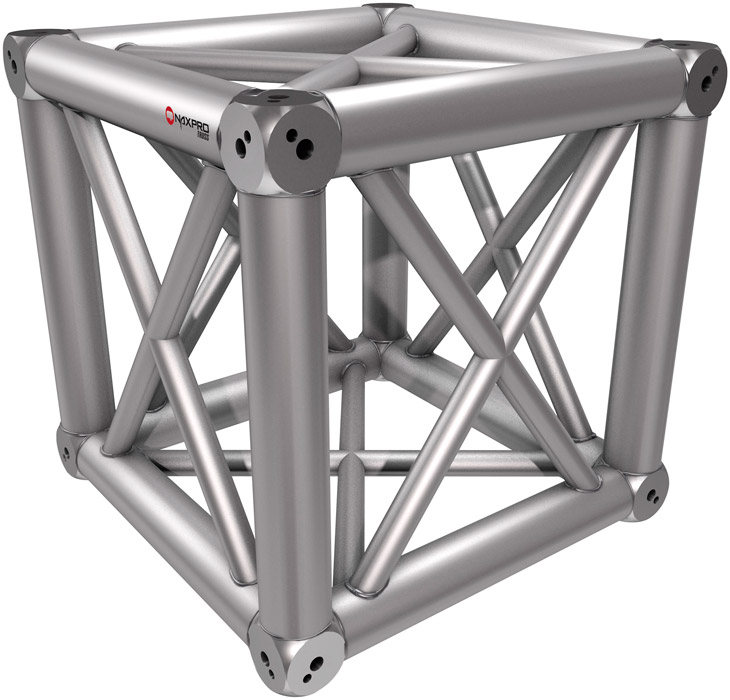

8 connecteurs inclus.
Longueur de la branche: 400 mm
Poids: 12 kg
Cercles structure alu GD 44
