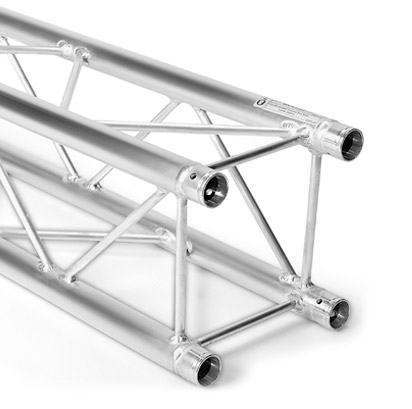

FD 24 Structure aluminium
Aperçu du produit
FD 24 est un système de structure alu 4 points, qui malgré un diamètre pour le tube portant de seulement 35mm est utilisé à des fins professionnels dans les secteurs de la construction de foires et de magasins, ainsi que pour la réalisation d'événements. Bien que les dimensions soient de taille réduite il reste néanmoins suffisamment de marge pour intégrer l'éclairage et les éléments publicitaires.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 220 mm |
| Hauteur: | 220 mm |
| Tube support: | 35 x 2 mm |
| Diagonales: | 10 x 2 mm |
| Alliage: | EN-AW 6060 T66 |
Tableau des charges admissibles FD 24
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 577,6 | 0,1 | 577,6 | 0,2 |
| 2,0 | 287,2 | 1,2 | 574,5 | 1,9 |
| 3,0 | 190,4 | 4,0 | 484,7 | 5,4 |
| 4,0 | 142,1 | 9,4 | 360,8 | 9,6 |
| 5,0 | 113,0 | 18,4 | 285,8 | 15,0 |
| 6,0 | 78,4 | 26,9 | 235,3 | 21,7 |
| 7,0 | 56,8 | 36,6 | 198,8 | 29,7 |
| 8,0 | 42,8 | 47,9 | 171,0 | 39,1 |
| 9,0 | 33,1 | 60,8 | 149,1 | 49,8 |
| 10,0 | 26,2 | 75,2 | 131,2 | 61,9 |
Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des
forces s‘effectue dans le noeud.

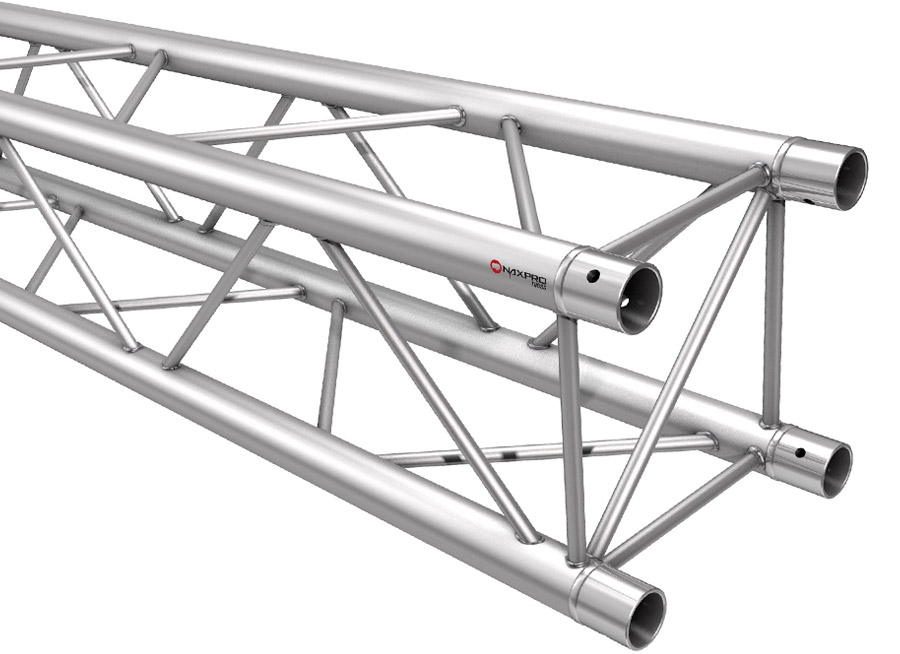

Poutres, angles et composants FD 24
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 25 | 1,50 | 300240250 | 150 | 5,30 | 300241500 |
| 28 | 1,60 | 300240280 | 175 | 5,70 | 300241750 |
| 50 | 2,30 | 300240500 | 200 | 6,50 | 300242000 |
| 56 | 2,40 | 300240560 | 250 | 8,40 | 300242500 |
| 75 | 3,00 | 300240750 | 300 | 9,80 | 300243000 |
| 100 | 3,90 | 300241000 | 350 | 11,10 | 300243500 |
| 125 | 4,50 | 300241250 | 400 | 12,80 | 300244000 |
 |

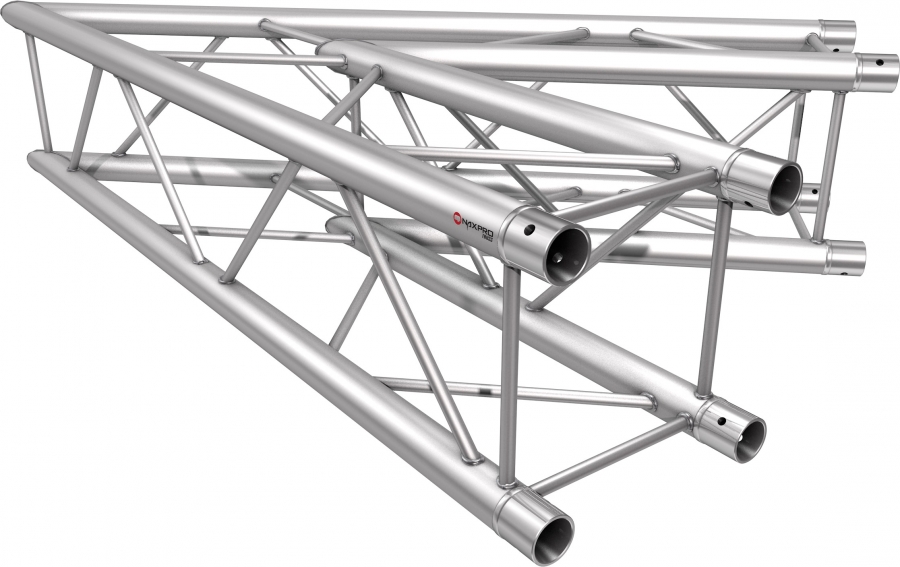

Angle 45° à 2 chemins
Longueur de la branche: 1000 mm
Poids: 3,5 kg
 |

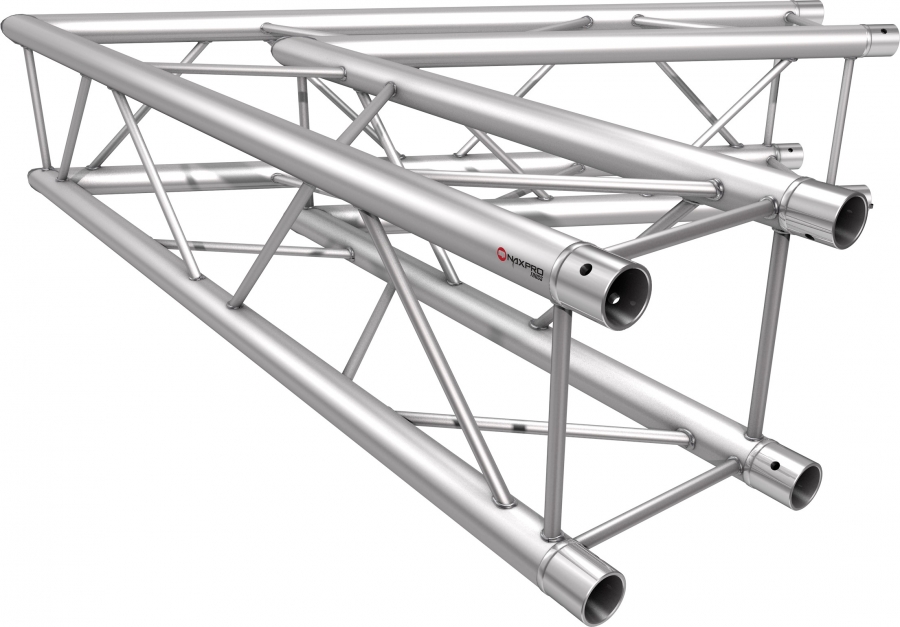

Angle 60° à 2 chemins
Longueur de la branche: 1000 mm
Poids: 3,3 kg
 |

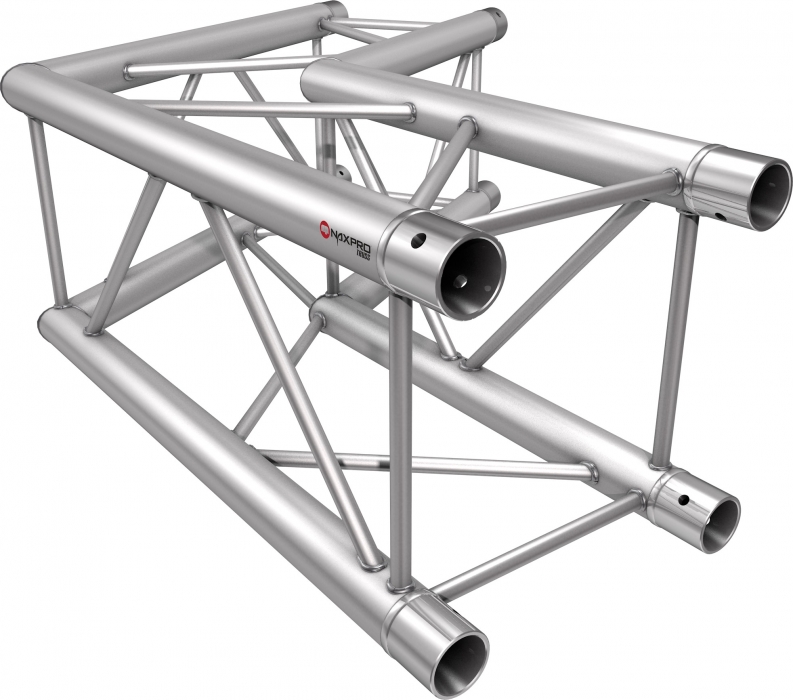

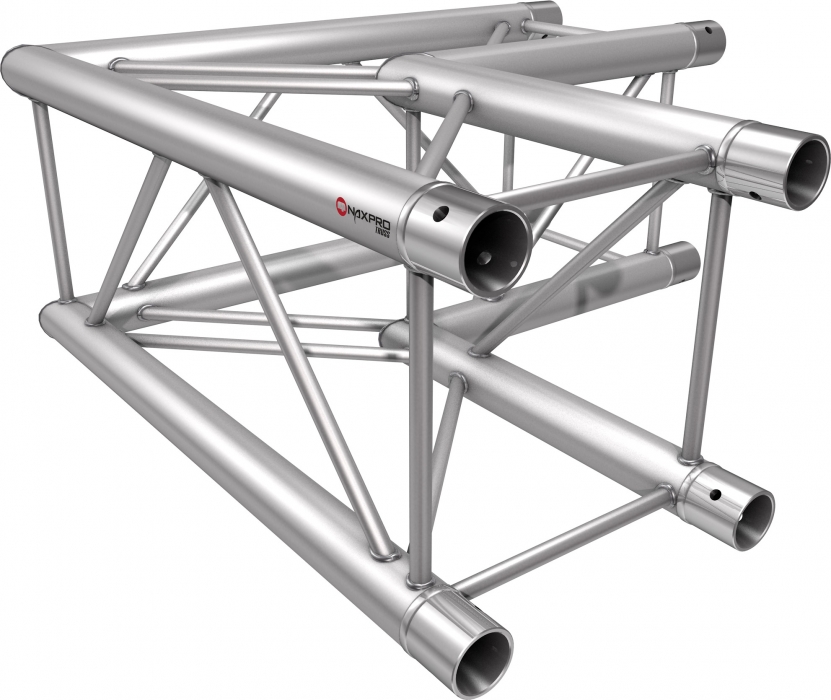

Angle 90° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,9 kg
 |

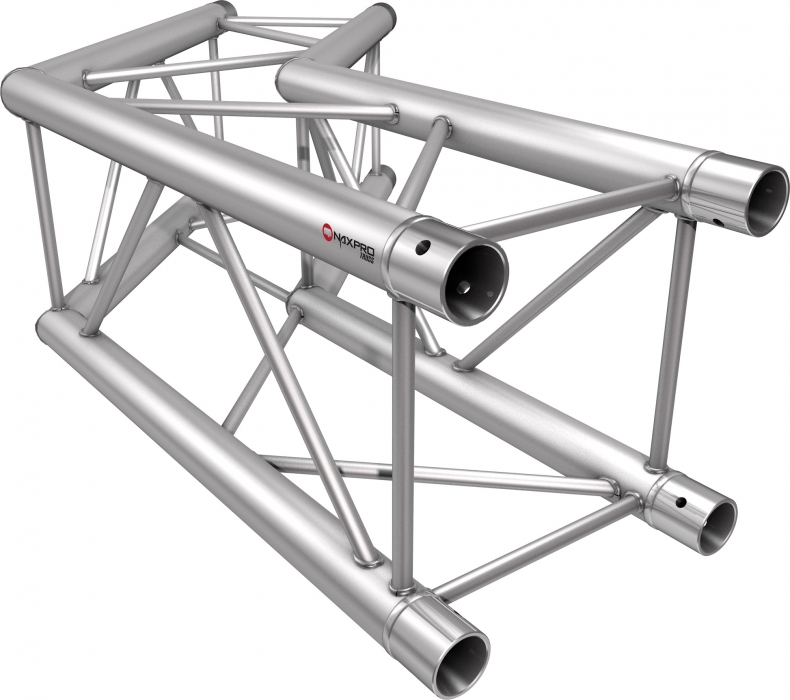

Angle 120° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,9 kg
 |
Angle 135° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,9 kg
 |

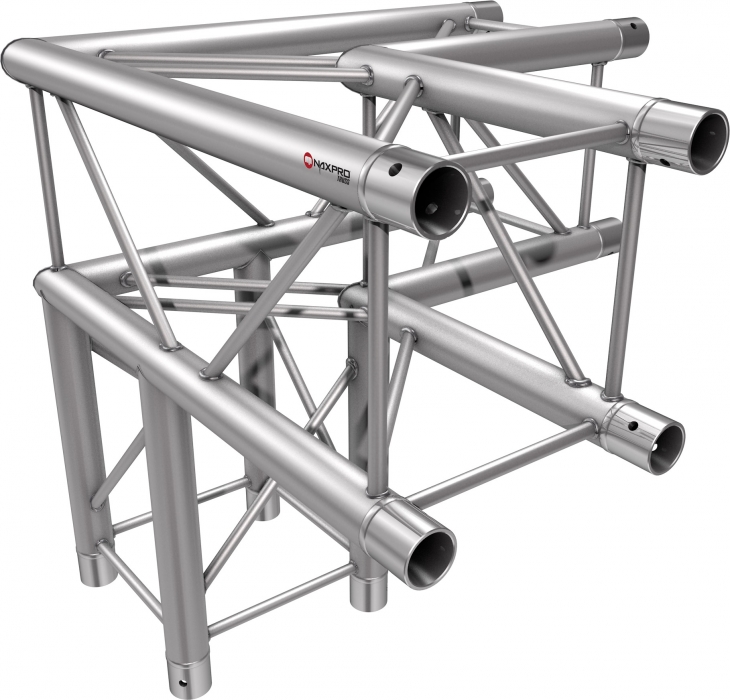

Angle 90° à 3 chemins
Longueur de la branche: 500 mm
Poids: 4,0 kg
 |

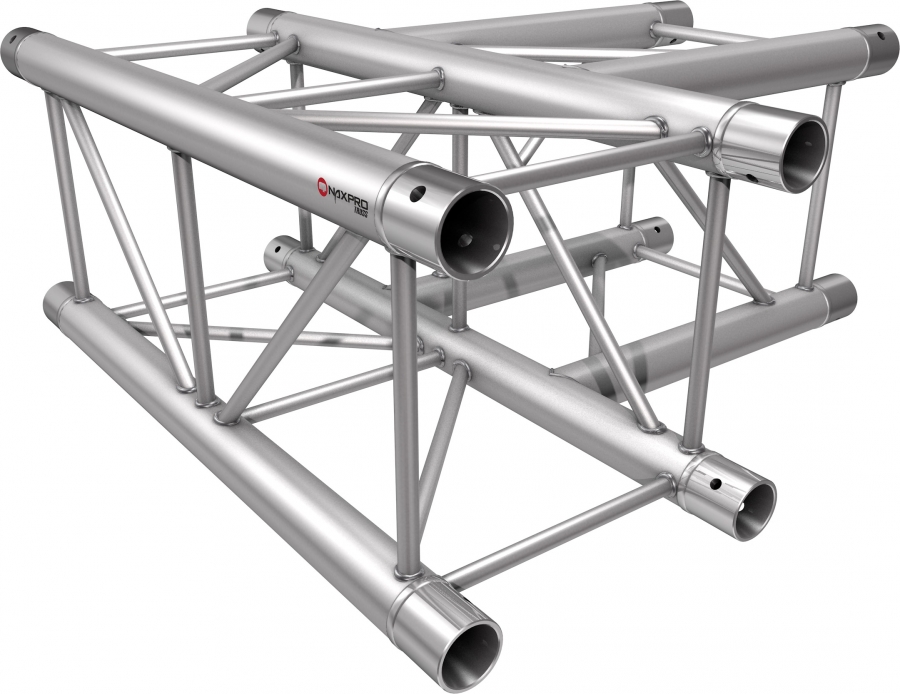

Raccord en T 90° à 3 chemins
Longueur de la branche: 500 mm
Poids: 4,0 kg
 |

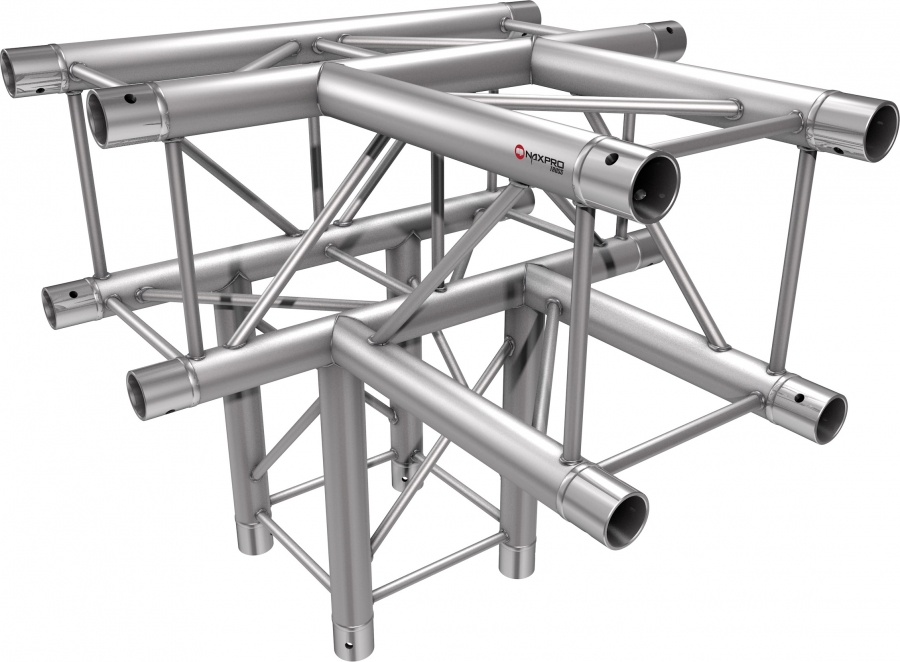

Raccord en T 90° à 4 chemins
Longueur de la branche: 500 mm
Poids: 4,5 kg
 |

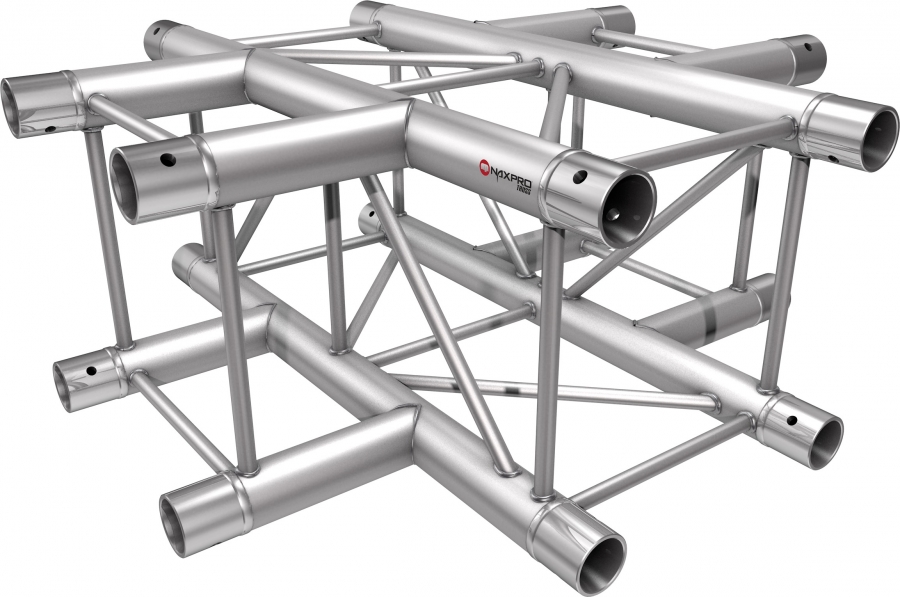

Croix 90° à 4 chemins
Longueur de la branche: 500 mm
Poids: 4,5 kg
 |

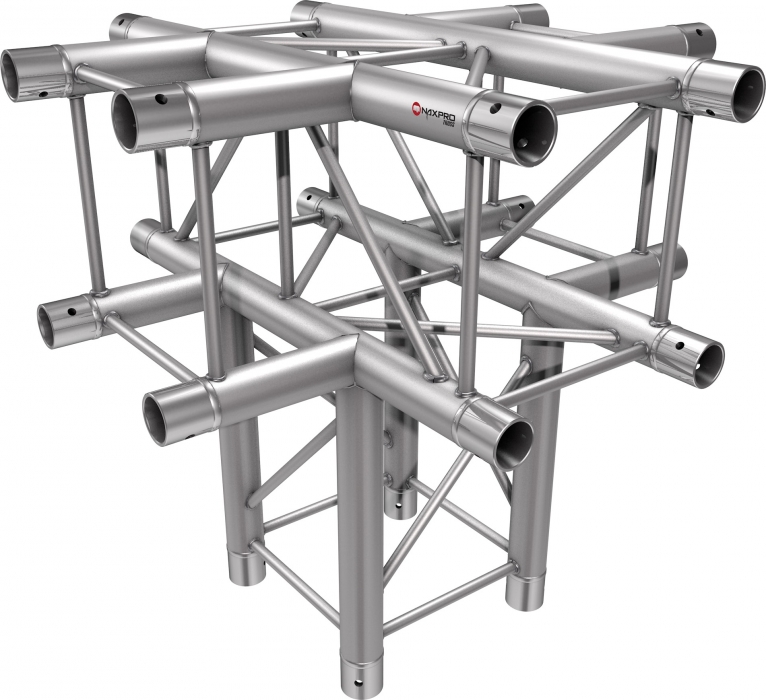

Raccord en T 90° à 5 chemins
Longueur de la branche: 500 mm
Poids: 5,0 kg
 |

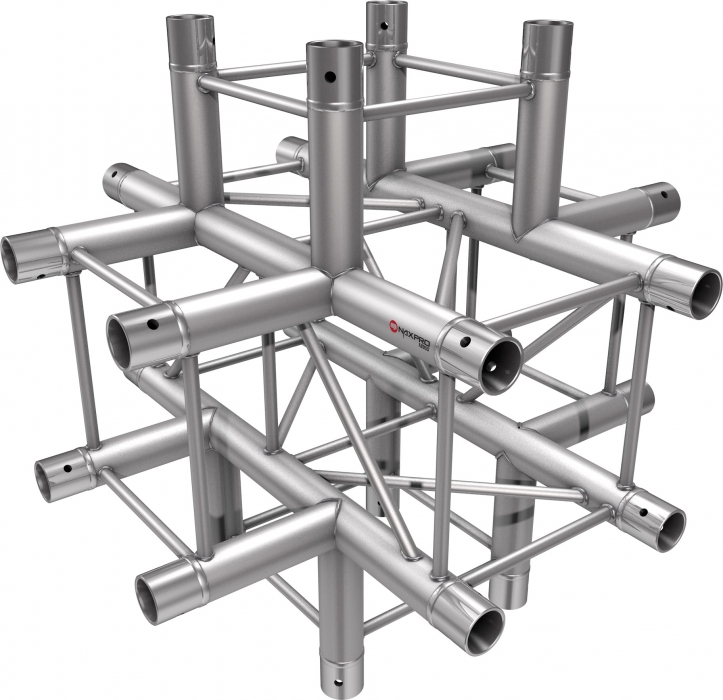

Croix 90° à 6 chemins
Longueur de la branche: 500 mm
Poids: 5,3 kg
 |

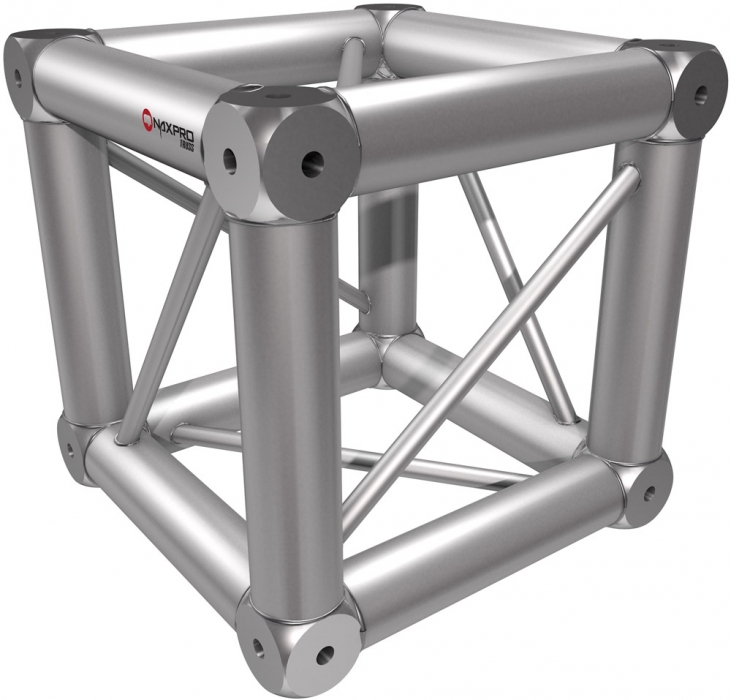

8 connecteurs inclus.
Longueur de la branche: 220 mm
Poids: 4,4 kg
 |

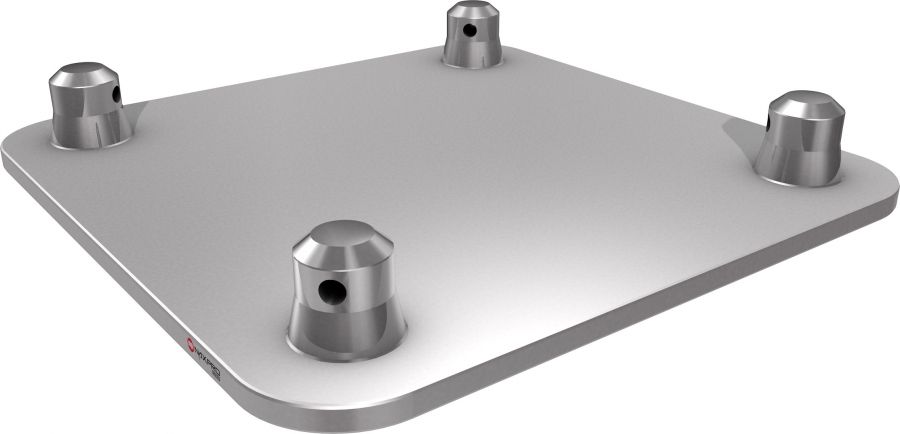

Dimensions: 240 x 240 x 5 mm
Poids: 0,8 kg

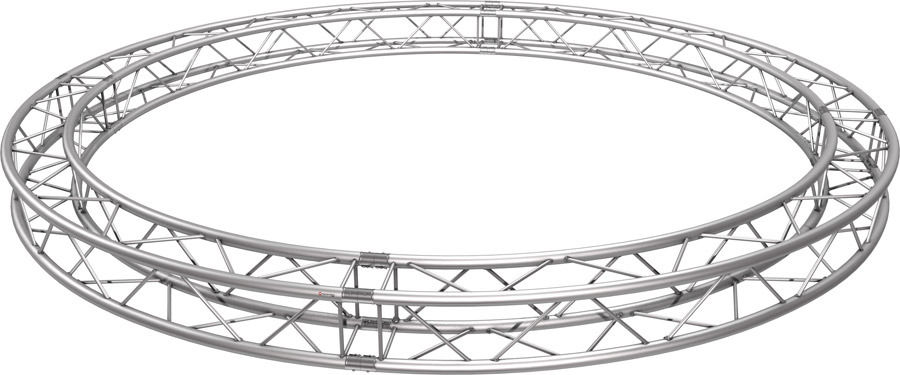

Cercles structure alu FD 24
|
| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| FD 24 par mètre de circonférence | 2,80 | 301240001 | |
| FD 24 (4 x 90°) | 200 | 17,58 | 301240020 |
| FD 24 (4 x 90°) | 300 | 26,38 | 301240030 |
| FD 24 (4 x 90°) | 400 | 35,17 | 301240040 |
| FD 24 (8 x 45°) | 500 | 43,96 | 301240050 |
| FD 24 (8 x 45°) | 600 | 52,75 | 301240060 |
| FD 24 (8 x 45°) | 700 | 61,60 | 301240070 |
| FD 24 (8 x 45°) | 800 | 70,34 | 301240080 |
| FD 24 (12 x 30°) | 900 | 79,13 | 301240090 |
| FD 24 (12 x 30°) | 1000 | 87,92 | 301240100 |
