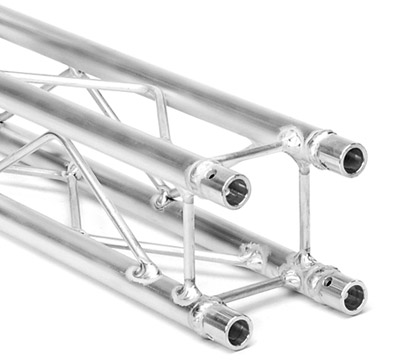

FD 14 Structure aluminium
Aperçu du produit
FD14 est un petit système de structure alu 4 points, qui grâce à sa petite taille est particulièrement bien adapté à un usage domestique. Il est possible de concevoir de manière moderne et créative diverses constructions tels que des cadres pour photos ou toiles, des suspensions, des supports pour lampes et haut-parleurs et des espaliers pour plantes grimpantes. Avec Naxpro FD 14 il est également très facile de réaliser des stands de foire, des installations utilisant des écrans ainsi que des constructions publicitaires dans le secteur des magasins et foires.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 100 mm |
| Hauteur: | 100 mm |
| Tube support: | 20 x 2 mm |
| Diagonales: | 6 mm |
| Alliage: | EN-AW 6060 T66 |
Tableau des charges admissibles FD 14
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 195,0 | 0,5 | 195,0 | 0,8 |
| 2,0 | 96,7 | 3,9 | 135,2 | 4,3 |
| 3,0 | 59,3 | 12,1 | 88,9 | 9,8 |
| 4,0 | 32,7 | 21,6 | 65,3 | 17,5 |
| 5,0 | 20,4 | 33,9 | 50,9 | 27,6 |
*Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des
forces s‘effectue dans le noeud.

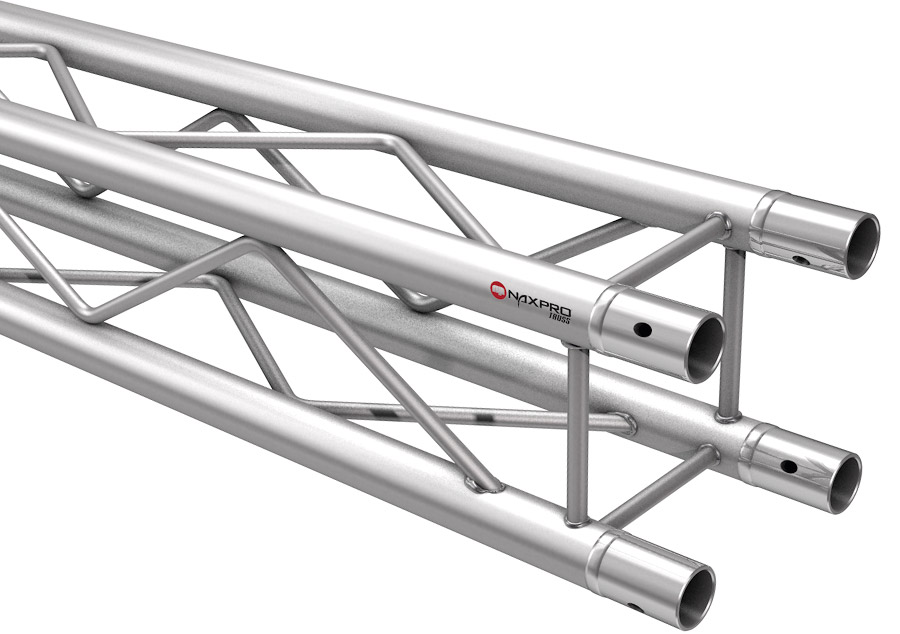

Poutres, angles et composants FD 14
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 1,0 | 300140500 | 180 | 3,1 | 300141800 |
| 80 | 1,5 | 300140800 | 200 | 3,5 | 300142000 |
| 100 | 1,8 | 300141000 | 250 | 4,1 | 300142500 |
| 150 | 2,6 | 300141500 | 300 | 4,9 | 300143000 |
 |

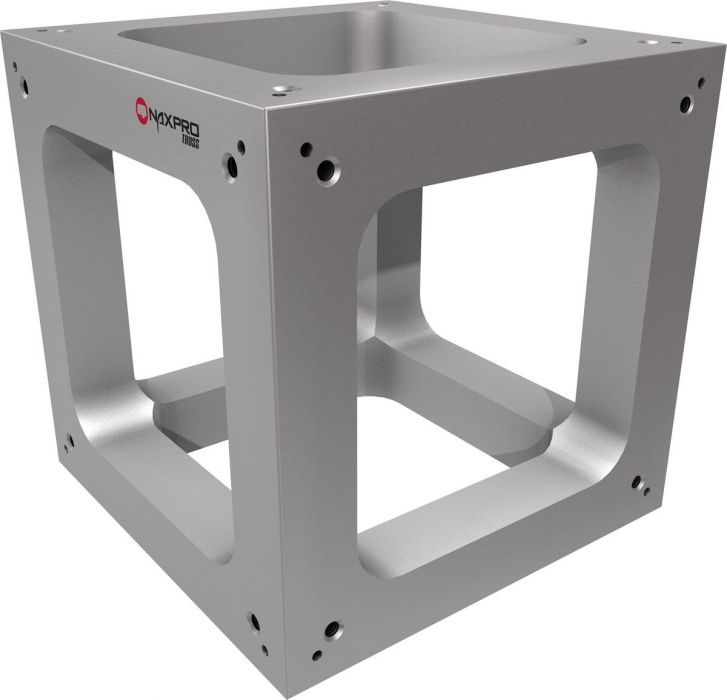

Boite à coins 8 connecteurs inclus.
Longueur de la branche: 100 mm
Poids: 2,8 kg
 |

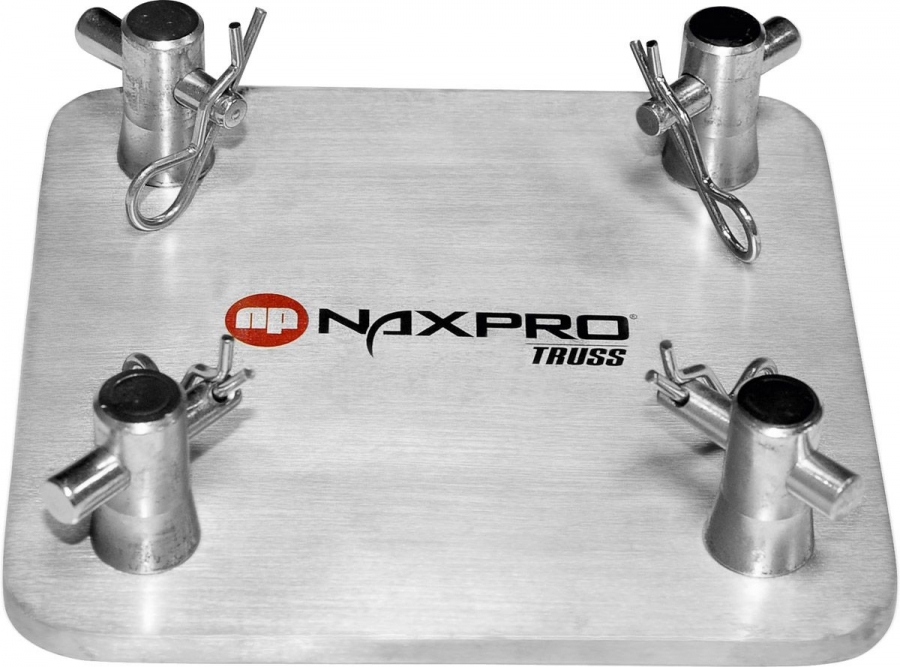

Dimensions: 100 x 100 x 5 mm
Poids: 0,23 kg
Cercles structure alu FD 14
