FHD 33+ Structure aluminium
Aperçu du produit

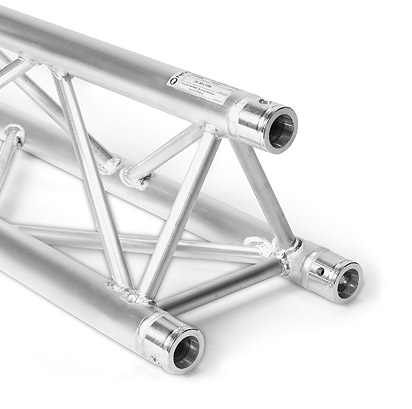

Le système de structures alu FHD33+ constitue une nouveauté absolue dans le secteur de l'organisation de manifestations et bouleverse le rapport entre la charge et la manutention grâce à sa structure novatrice.

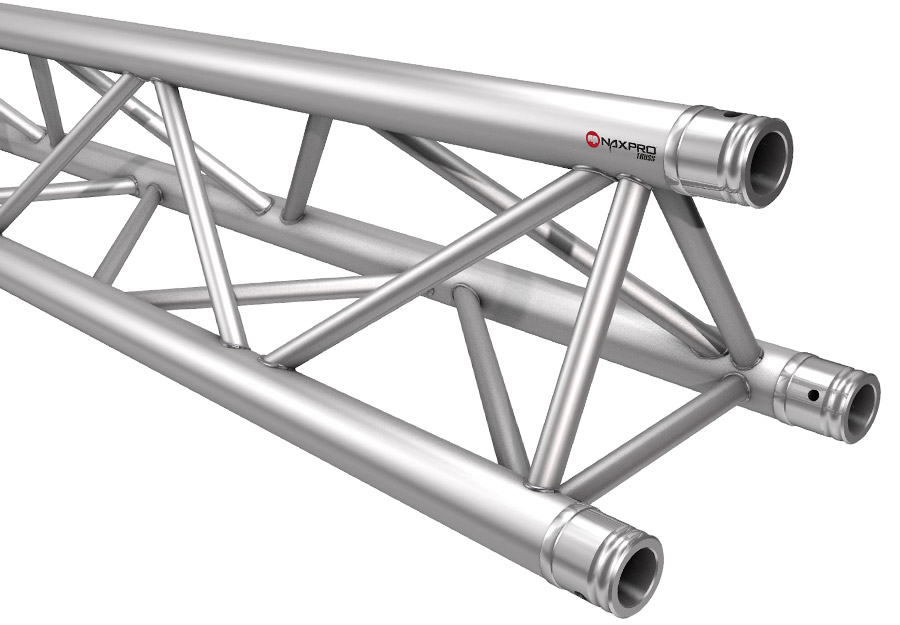

En effet, contrairement à la série traditionnelle FD33 qui est équipée de trois tubes principaux d'une épaisseur de 2 mm, le FHD33+ comporte un tuyau d'une épaisseur de 4 mm. Les avantages qui en découlent sont concluants : le FHD33+ combine l'avantage logistique d'un système de structures alu à 3 points aux capacités de charge d'un modèle à 4 points, d'où des économies de frais de transport et d'approvisionnement. Et ce n'est pas tout : le Naxpro-Truss FHD33+, bien que sa capacité soit le double de celle de son homologue direct, le FD33, reste entièrement compatible avec le FD/HD33 et permet ainsi une souplesse encore jamais atteinte tout en occupant un minimum de place dans un camion.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications

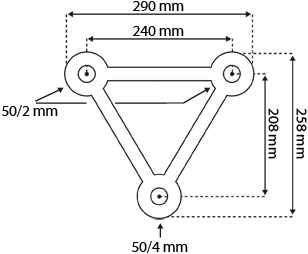

| Largeur: | 290 mm |
| Hauteur: | 258 mm |
| Tube support: | 2 unités 50 x 2 mm 1 unité 50 x 4 mm |
| Diagonales: | 20 x 2 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles FHD 33+
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 1979,4 | 0,2 | 1979,4 | 0,2 |
| 2,0 | 987,3 | 1,7 | 1930,1 | 2,6 |
| 3,0 | 656,6 | 5,7 | 1282,8 | 5,9 |
| 4,0 | 478,9 | 13,2 | 957,9 | 10,6 |
| 5,0 | 304,8 | 20,6 | 762,0 | 16,6 |
| 6,0 | 210,2 | 29,7 | 630,6 | 23,9 |
| 7,0 | 153,2 | 40,5 | 536,1 | 32,7 |
| 8,0 | 116,2 | 53,0 | 464,6 | 42,8 |
| 9,0 | 90,8 | 67,1 | 408,5 | 54,4 |
| 10,0 | 72,6 | 83,0 | 363,1 | 67,5 |
| 11,0 | 59,2 | 100,6 | 325,6 | 82,1 |
| 12,0 | 49,0 | 119,9 | 293,9 | 98,2 |
| 13,0 | 41,0 | 140,9 | 266,7 | 115,9 |
| 14,0 | 34,7 | 163,7 | 243,0 | 135,3 |
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9. Le tuyau principal de 4 mm d'épaisseur doit toujours être orienté verticalement vers le haut ou le bas lors du montage.
Poutres, angles et composants FHD 33+
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 21 | 1,07 | 300300210 | 250 | 11,63 | 300302500 |
| 25 | 1,28 | 300300250 | 275 | 12,79 | 300302750 |
| 29 | 1,48 | 300300290 | 300 | 13,95 | 300303000 |
| 50 | 2,55 | 300300500 | 325 | 15,11 | 300303250 |
| 75 | 3,83 | 300300750 | 350 | 16,28 | 300303500 |
| 100 | 5,10 | 300301000 | 375 | 17,44 | 300303750 |
| 125 | 6,38 | 300301250 | 400 | 18,60 | 300304000 |
| 150 | 7,65 | 300301500 | 425 | 19,76 | 300304250 |
| 175 | 8,93 | 300301750 | 450 | 20,93 | 300304500 |
| 200 | 9,30 | 300302000 | 475 | 22,09 | 300304750 |
| 225 | 10,46 | 300302250 | 500 | 23,25 | 300305000 |
Cercles structure alu FHD 33+
