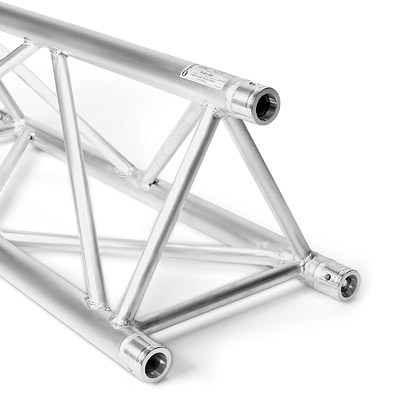

FD 43 Structure aluminium

Aperçu du produit

FD 43 est un système de structure alu 3 points particulièrement bien adapté à la construction de magasins et de foires, ainsi que pour l'organisation d'événements et comme support dans le domaine de l'éclairage. La combinaison d'une forme compacte et d'une grande charge admissible prédestine cette structure alu pour des stands de foire simples mais également pour des complexes constructions de Rigging.

Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.

Télécharger la
fiche technique

Sécurité contrôlée

Dimensions

Spécifications

Statique testée

Largeur:	400 mm
Hauteur:	353 mm
Tube support:	50 x 2 mm
Diagonales:	25 x 3 mm
Alliage:	EN-AW 6082 T6

Tableau des charges admissibles FD 43

Portée	Charge répartie uniformément	Flexion	Charge simple centrée	Flexion
m	kg/m	mm	kg	mm
1,0	3308,6	0,3	1910,0*	0,3
2,0	1465,5	2,3	1348,0*	1,7
3,0	648,5	5,2	972,8	4,1
4,0	362,6	9,2	725,2	7,4
5,0	230,2	14,4	575,6	11,6
6,0	158,4	20,7	475,1	16,7
7,0	115,0	28,2	402,5	22,8
8,0	86,9	36,9	347,5	30,0
9,0	67,6	46,8	304,1	38,2
10,0	53,8	57,9	268,9	47,4
11,0	43,6	70,2	239,6	57,7
12,0	35,8	83,7	214,8	69,2
13,0	29,8	98,5	193,4	81,9
14,0	25,0	114,5	174,8	95,8

*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.

Télécharger
Tableau détaillé des charges admissibles

Poutres, angles et composants FD 43

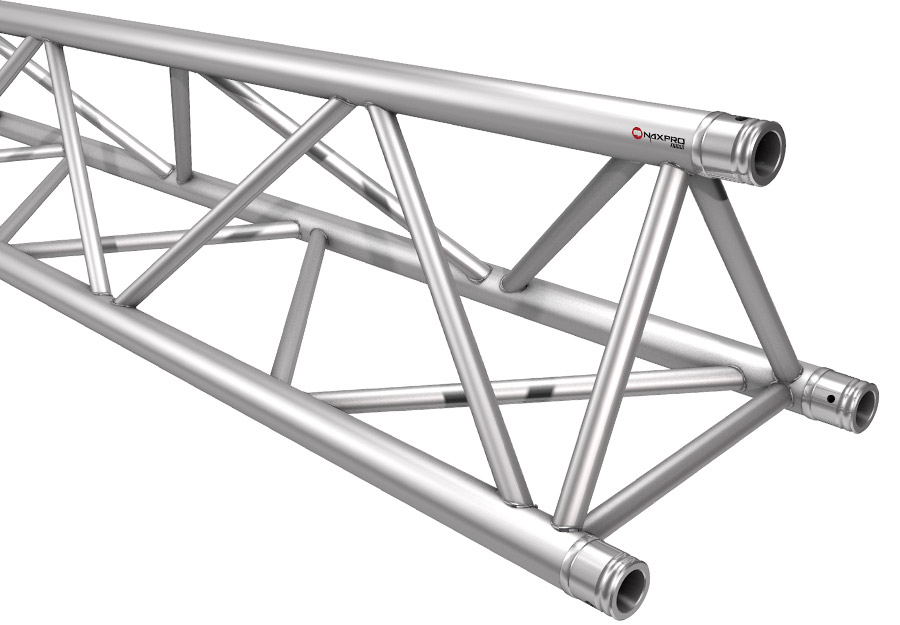

Poutres FD 43

Longueur	Poids	Nr. d'art.	Longueur	Poids	Nr. d'art.
cm	kg		cm	kg
25	2,50	300430250	300	12,20	300433000
50	3,20	300430500	350	14,00	300433500
100	4,90	300431000	400	15,80	300434000
150	6,70	300431500	450	17,60	300434500
200	8,50	300432000	500	19,40	300435000
250	10,40	300432500

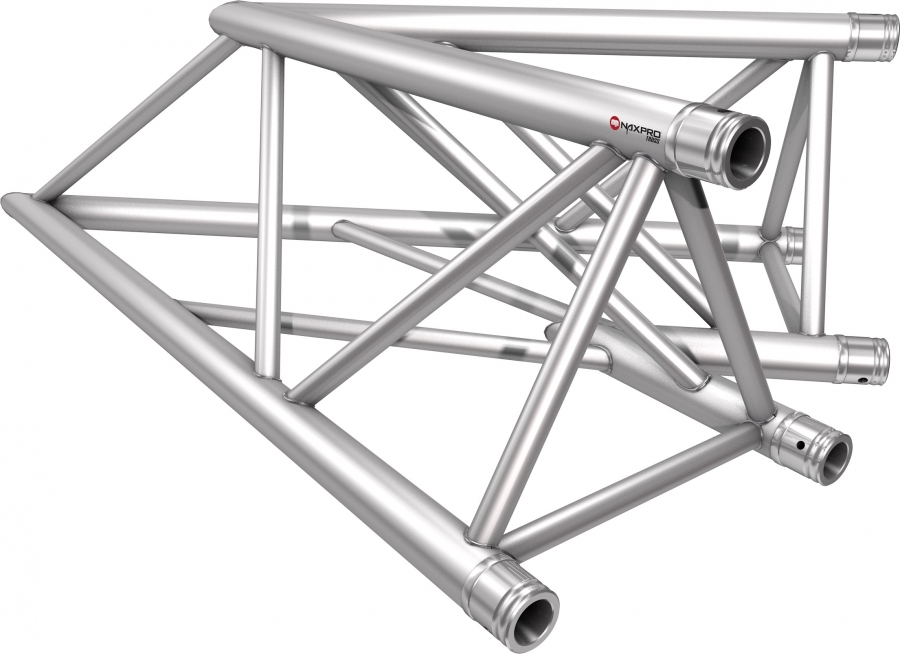

Angle FD43/C19

Nr. d'art.: 300430019

Angle 45° à 2 chemins
Longueur de la branche: 1500 mm
Poids: 10,5 kg

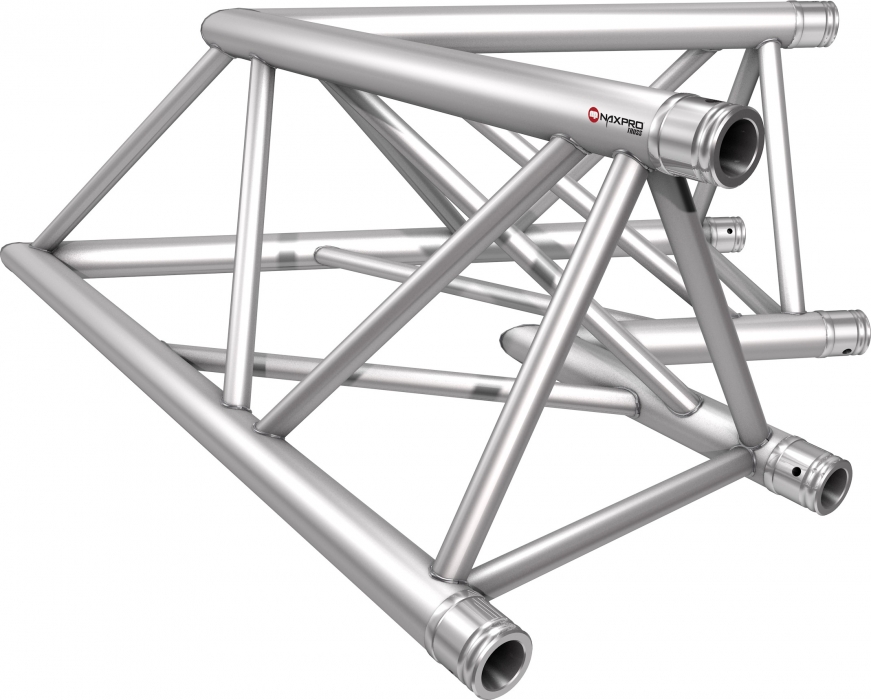

Angle FD43/C20

Nr. d'art.: 300430020

Angle 60° à 2 chemins
Longueur de la branche: 1250 mm
Poids: 9,5 kg

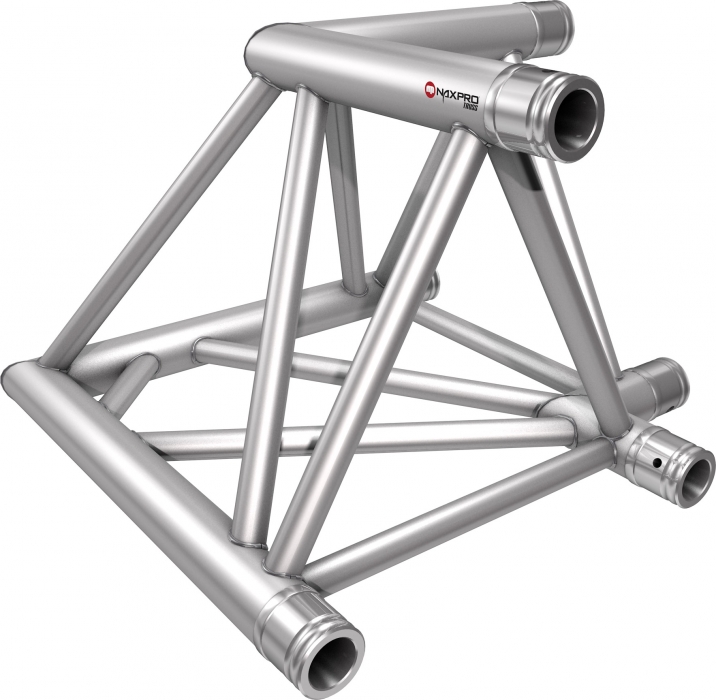

Angle FD43/C21

Nr. d'art.: 300430021

Angle 90° à 2 chemins
Longueur de la branche: 500 mm
Poids: 5,7 kg

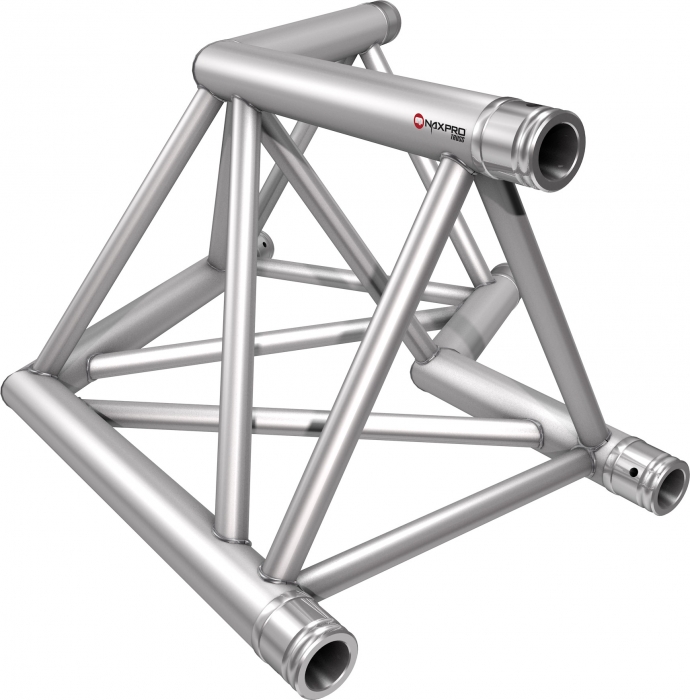

Angle FD43/C22

Nr. d'art.: 300430022

Angle 120° à 2 chemins
Longueur de la branche: 500 mm
Poids: 6,5 kg

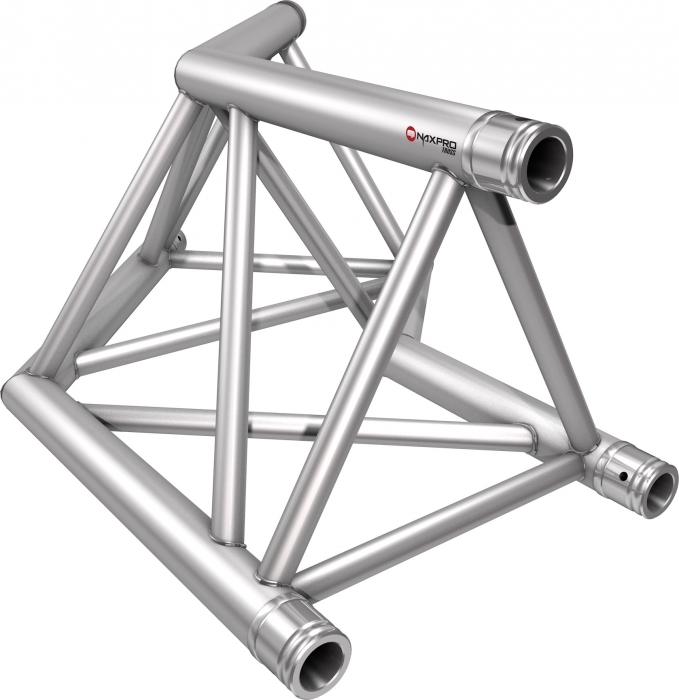

Angle FD43/C23

Nr. d'art.: 300430023

Angle 135° à 2 chemins
Longueur de la branche: 500 mm
Poids: 6,5 kg

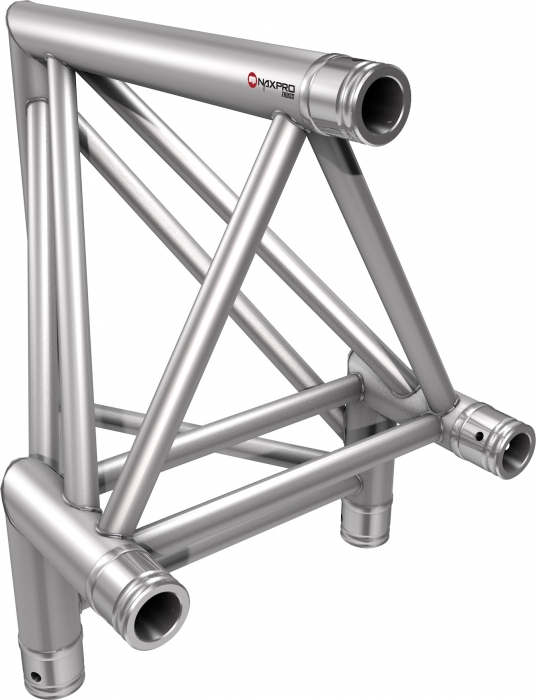

Angle FD43/C24

Nr. d'art.: 300430024

Angle 90° à 2 chemins

pointe en haut

Longueur de la branche: 500 mm
Poids: 5,7 kg

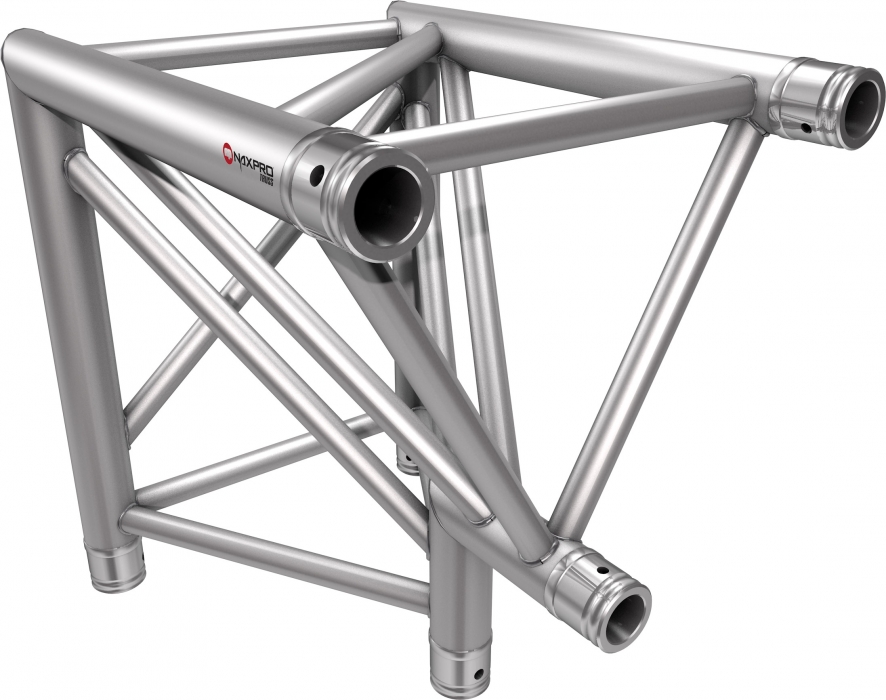

Angle FD43/C25

Nr. d'art.: 300430025

Angle 90° à 2 chemins

pointe en bas

Longueur de la branche: 500 mm
Poids: 5,7 kg

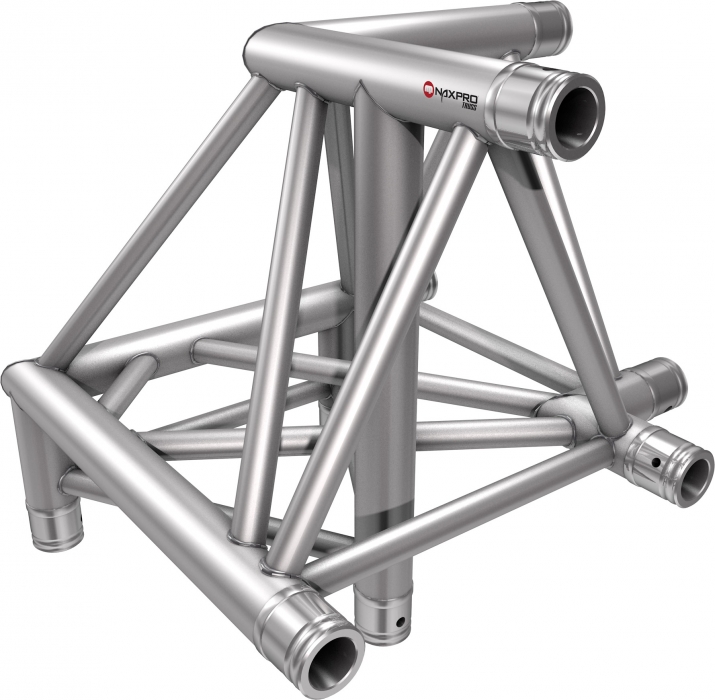

Angle FD43/C31

Nr. d'art.: 300430031

Angle 90° à 3 chemins

pointe en haut-gauche

Longueur de la branche: 500 mm
Poids: 8,5 kg

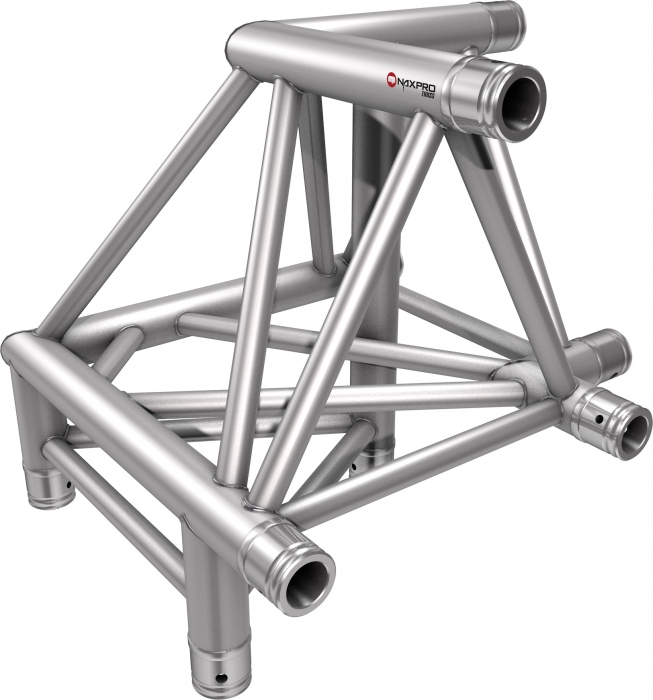

Angle FD43/C32

Nr. d'art.: 300430032

Angle 90° à 3 chemins

pointe en haut-droite

Longueur de la branche: 500 mm
Poids: 8,5 kg

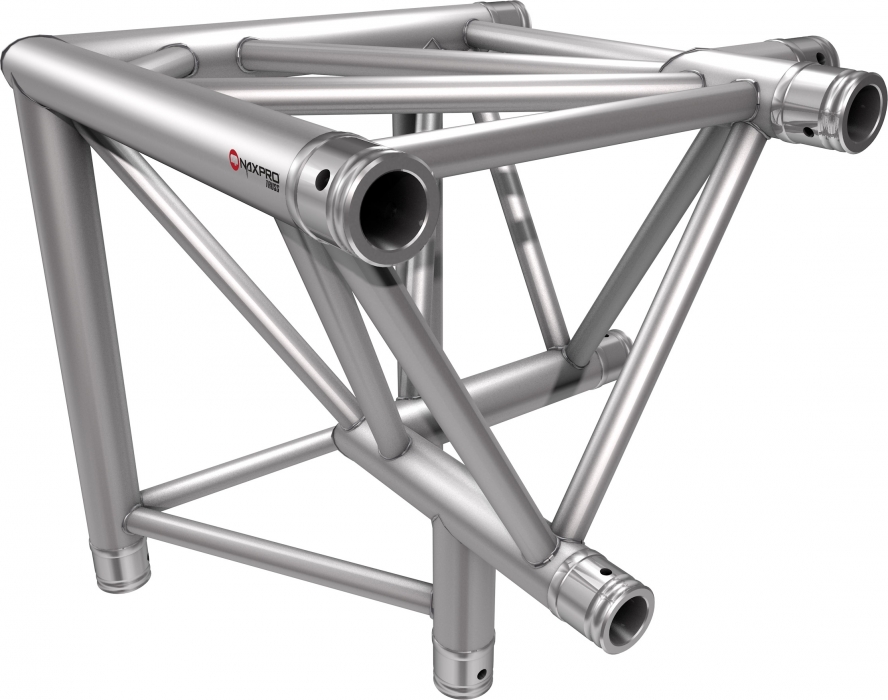

Angle FD43/C33

Nr. d'art.: 300430033

Angle 90° à 3 chemin

pointe en bas-gauche

Longueur de la branche: 500 mm
Poids: 8,8 kg

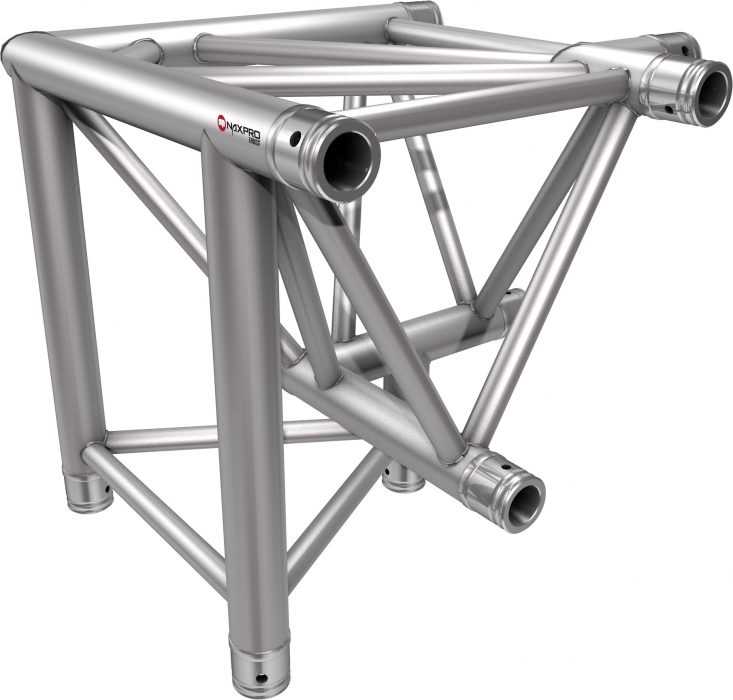

Angle FD43/C34

Nr. d'art.: 300430034

Angle 90° à 3 chemins

pointe en bas-droite

Longueur de la branche: 500 mm

Poids: 8,8 kg

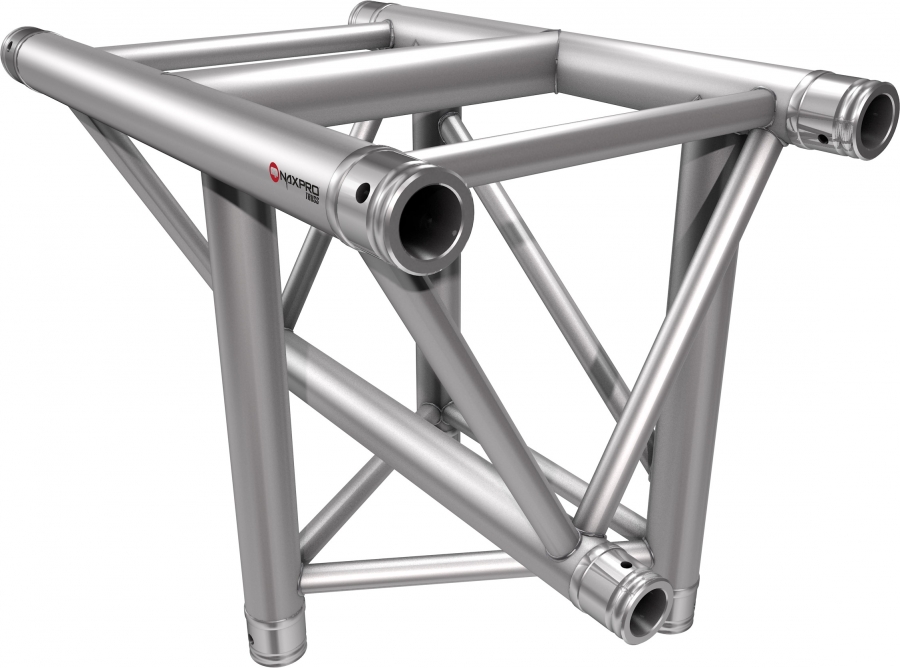

Angle FD43/C35

Nr. d'art.: 300430035

Raccord en T 90° à 3 chemins

vertical pointe en bas

Longueur de la branche:

600/500 mm

Poids: 8,4 kg

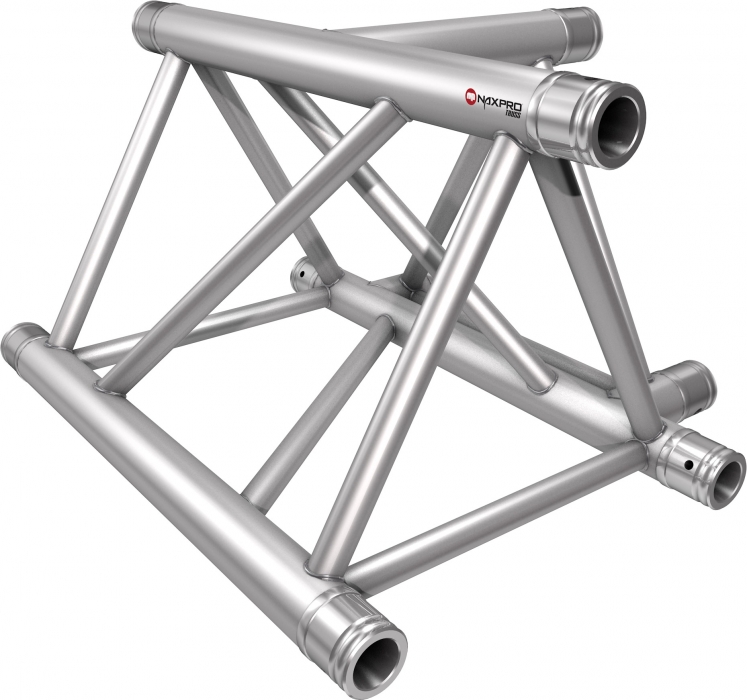

Angle FD43/C36

Nr. d'art.: 300430036

Raccord en T 90° à 3 chemins

horizontal

Longueur de la branche:

600/500 mm
Poids: 8,4 kg

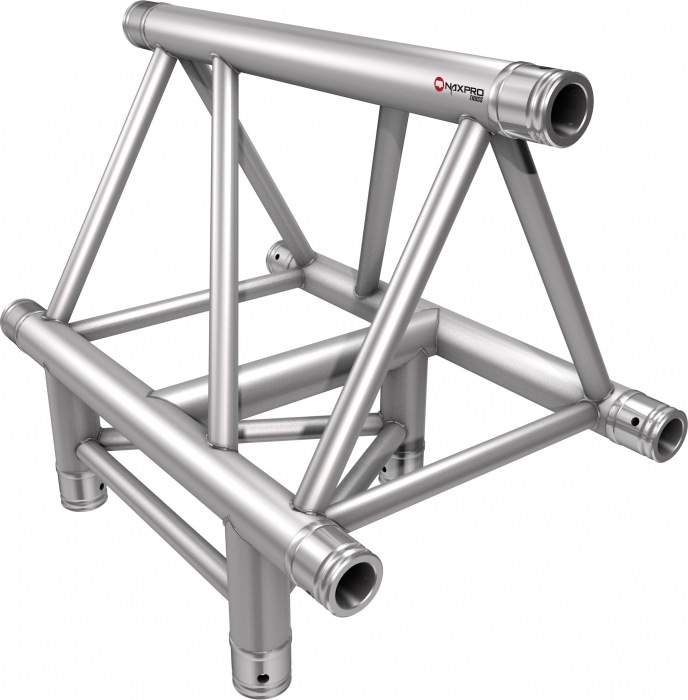

Angle FD43/C37

Nr. d'art.: 300430037

Raccord en T 90° à 3 chemins

vertical pointe en haut

Longueur de la branche:

600/500 mm

Poids: 8,4 kg

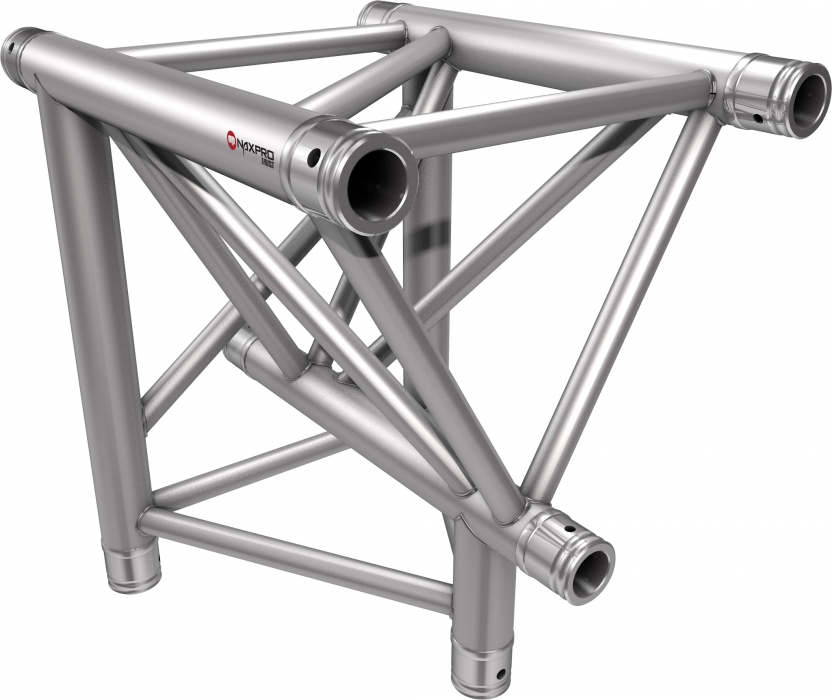

Angle FD43/C38

Nr. d'art.: 300430038

Raccord en T 90° à 3 chemins

vertical pointe en bas

Longueur de la branche:

600/500 mm

Poids: 8,4 kg

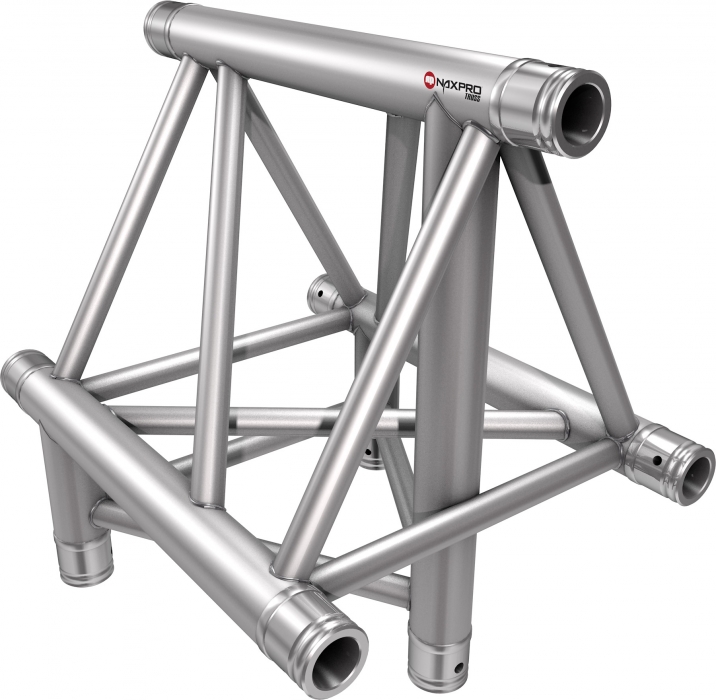

Angle FD43/C39

Nr. d'art.: 300430039

Raccord en T 90° à 3 chemins

vertical pointe en haut

Longueur de la branche:

600/500 mm

Poids: 8,4 kg

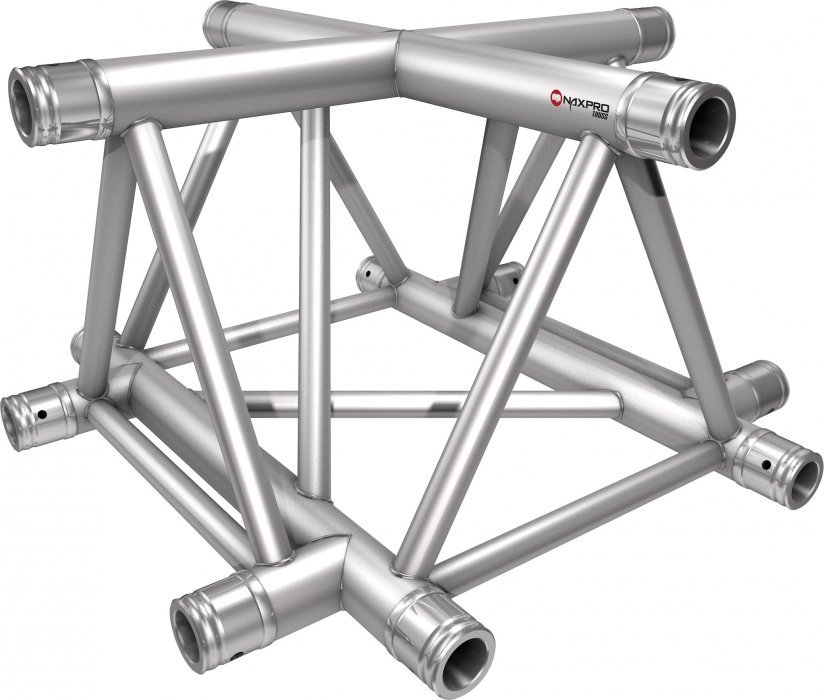

Croix FD43/C41

Nr. d'art.: 300430041

Croix 90° à 4 chemins
Longueur de la branche: 600 mm
Poids: 11,5 kg

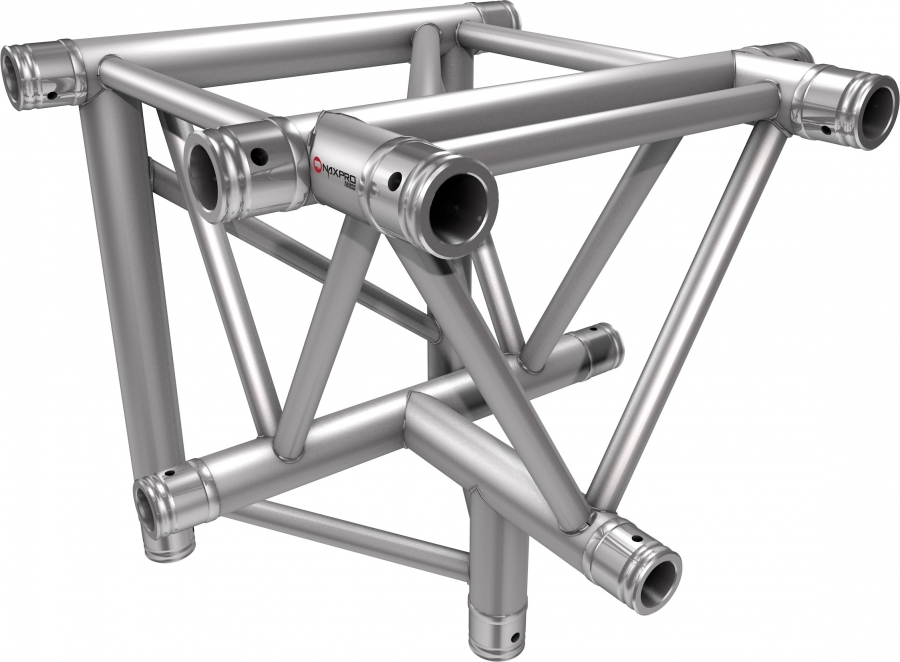

Angle FD43/C42

Nr. d'art.: 300430042

Raccord en T 90° à 4 chemins

pointe en bas

Longueur de la branche:

600/500/500 mm
Poids: 11,5 kg

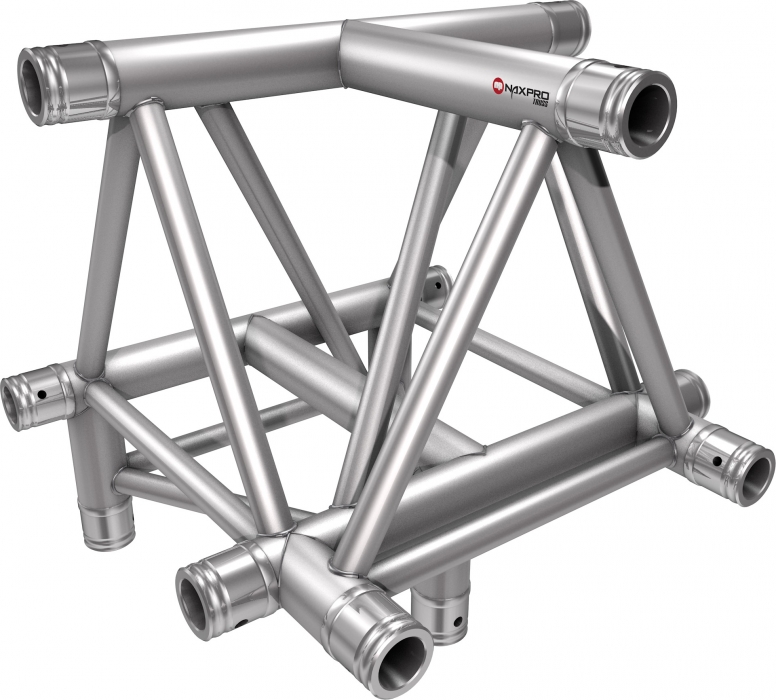

Angle FD43/C43

Nr. d'art.: 300430043

Raccord en T 90° à 4 chemins

pointe en haut

Longueur de la branche:

600/500/500 mm

Poids: 11,5 kg

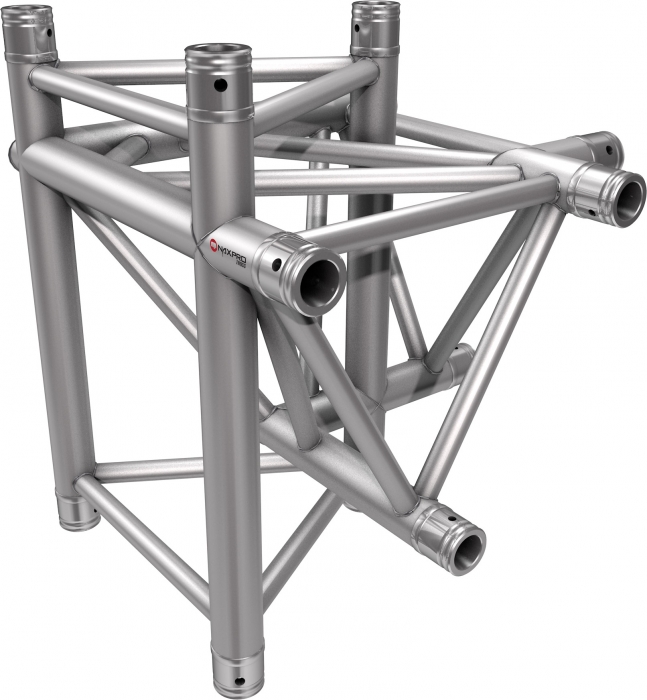

Angle FD33/C44

Nr. d'art.: 300430044

Angle 90° à 4 chemins - gauche

Longueur de la branche:

500/500/600 mm
Poids: 11,5 kg

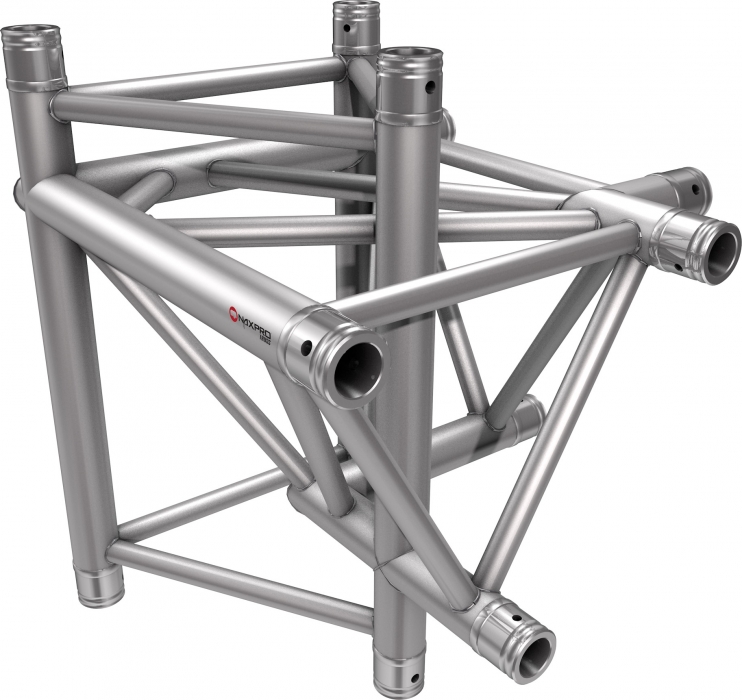

Angle FD43/C45

Nr. d'art.: 300430045

Angle 90° à 4 chemins - droite
Longueur de la branche:

500/500/600 mm
Poids: 11,5 kg

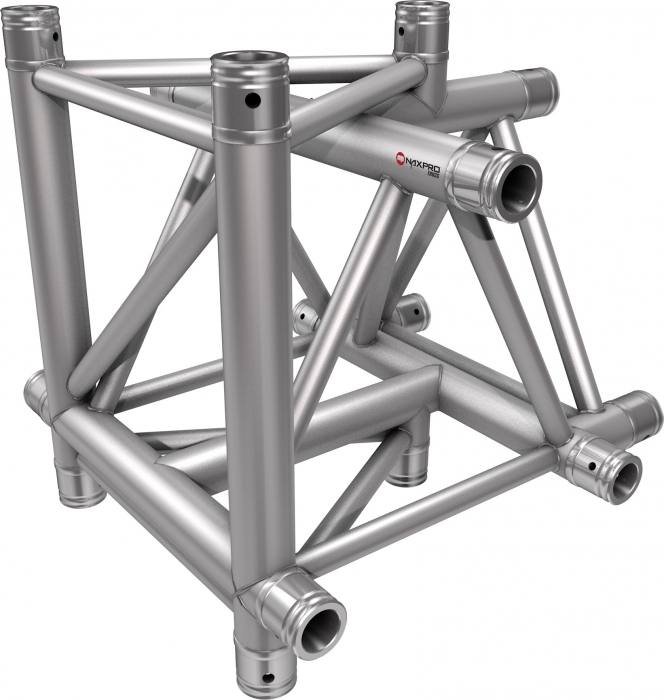

Angle FD43/C51

Nr. d'art.: 300430051

Raccord en T 90° à 5 chemins
Longueur de la branche:

500/600/600 mm
Poids: 14,5 kg

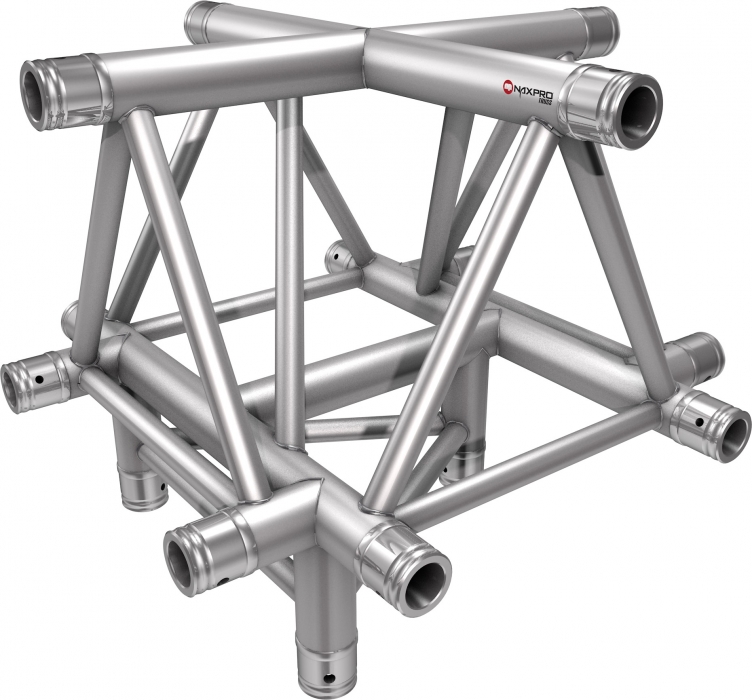

Croix FD43/C52

Nr. d'art.: 300430052

Croix 90° à 5 chemins

pointe en haut

Longueur de la branche:

600/600/500 mm
Poids: 14,5 kg

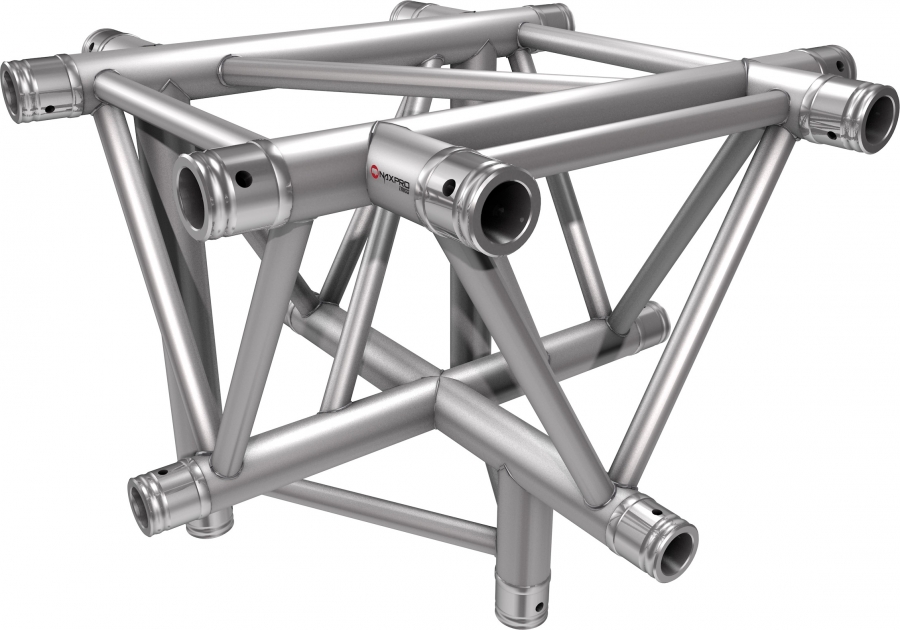

Croix FD43/C53

Nr. d'art.: 300430053

Croix 90° à 5 chemins

pointe en bas

Longueur de la branche:

600/600/500 mm
Poids: 14,5 kg

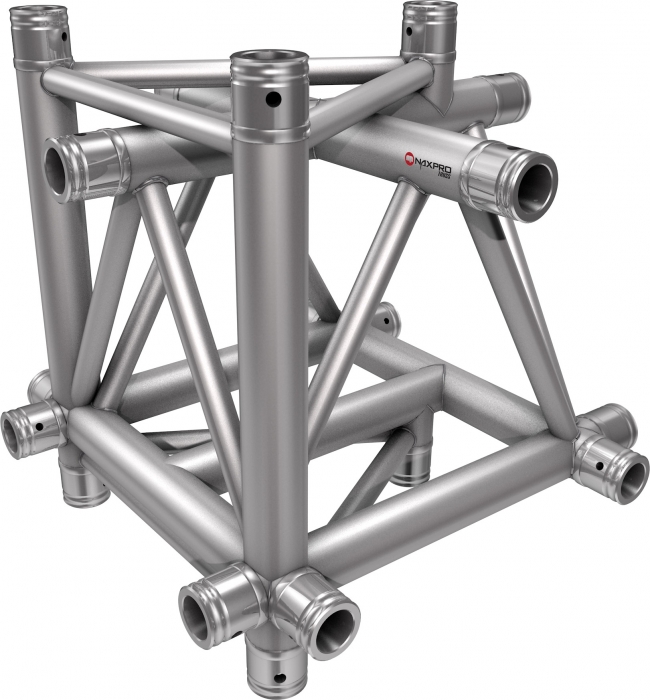

Croix FD43/C61

Nr. d'art.: 300430061

Croix 90° à 6 chemins
Longueur de la branche:

600/600/600 mm
Poids: 16,5 kg

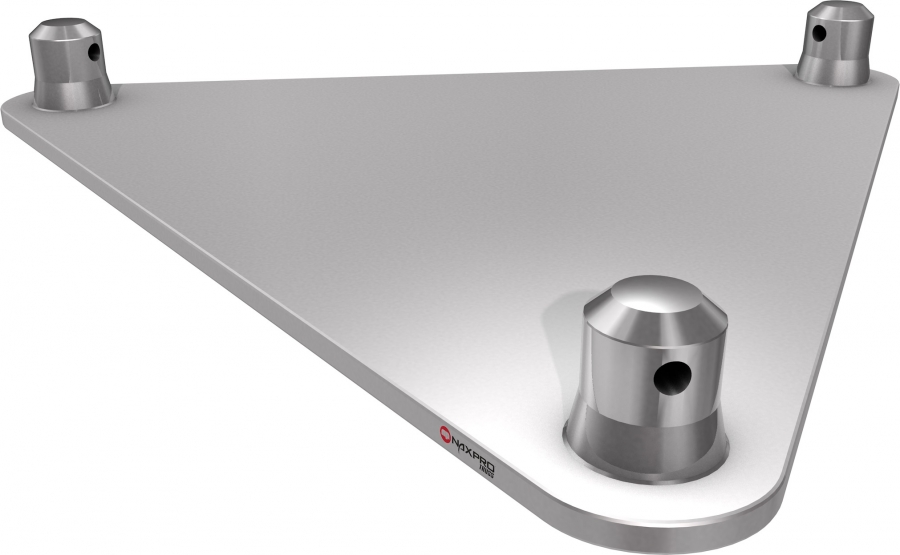

Embase plate alu FD43

Nr. d'art.: 300430000

Embase plate alu

Longueur de la branche: 420 mm
Poids: 3,3 kg

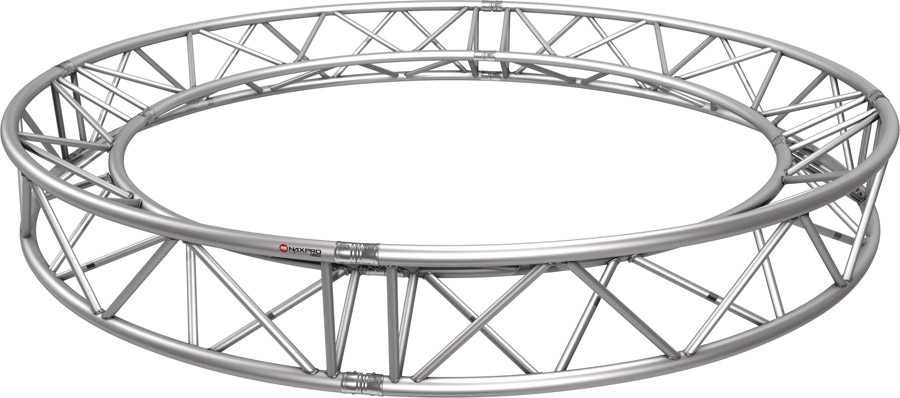

Cercles structure alu FD 43

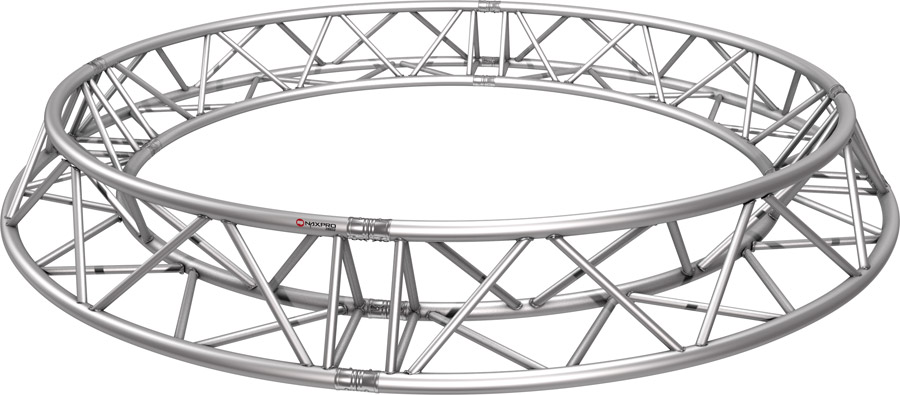

FD 43 Pointe en intérieur

Description	Longueur	Poids	Nr. d'art.
	cm	kg
FD 43 Pointe en intérieur par mètre de circonférence		4,90	301431001
FD 43 Pointe en intérieur (4 x 90°)	200	30,77	301431020
FD 43 Pointe en intérieur (4 x 90°)	300	46,16	301431030
FD 43 Pointe en intérieur (4 x 90°)	400	61,54	301431040
FD 43 Pointe en intérieur (8 x 45°)	500	76,93	301431050
FD 43 Pointe en intérieur (8 x 45°)	600	92,32	301431060
FD 43 Pointe en intérieur (8 x 45°)	700	107,80	301431070
FD 43 Pointe en intérieur (8 x 45°)	800	123,09	301431080
FD 43 Pointe en intérieur (12 x 30°)	900	138,47	301431090
FD 43 Pointe en intérieur (12 x 30°)	1000	153,86	301431100

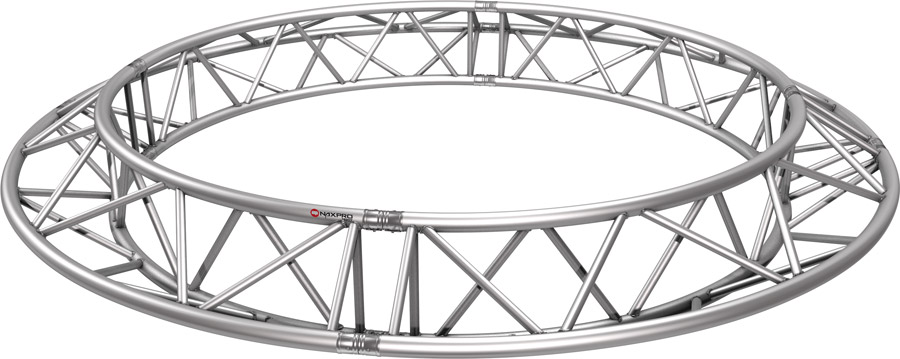

FD 43 Pointe en extérieur

Description	Longueur	Poids	Nr. d'art.
	cm	kg
FD 43 Pointe en extérieur par mètre de circonférence		4,90	301432001
FD 43 Pointe en extérieur (4 x 90°)	200	30,77	301432020
FD 43 Pointe en extérieur (4 x 90°)	300	46,16	301432030
FD 43 Pointe en extérieur (4 x 90°)	400	61,54	301432040
FD 43 Pointe en extérieur (8 x 45°)	500	76,93	301432050
FD 43 Pointe en extérieur (8 x 45°)	600	92,32	301432060
FD 43 Pointe en extérieur (8 x 45°)	700	107,80	301432070
FD 43 Pointe en extérieur (8 x 45°)	800	123,09	301432080
FD 43 Pointe en extérieur (12 x 30°)	900	138,47	301432090
FD 43 Pointe en extérieur (12 x 30°)	1000	153,86	301432100

FD 43 Pointe en haut/bas

Description	Longueur	Poids	Nr. d'art.
	cm	kg
FD 43 Pointe en haut/bas par mètre de circonférence		4,90	301430001
FD 43 Pointe en haut/bas (4 x 90°)	200	30,77	301430020
FD 43 Pointe en haut/bas (4 x 90°)	300	46,16	301430030
FD 43 Pointe en haut/bas (4 x 90°)	400	61,54	301430040
FD 43 Pointe en haut/bas (8 x 45°)	500	76,93	301430050
FD 43 Pointe en haut/bas (8 x 45°)	600	92,32	301430060
FD 43 Pointe en haut/bas (8 x 45°)	700	107,80	301430070
FD 43 Pointe en haut/bas (8 x 45°)	800	123,09	301430080
FD 43 Pointe en haut/bas (12 x 30°)	900	138,47	301430090
FD 43 Pointe en haut/bas (12 x 30°)	1000	153,86	301430100
