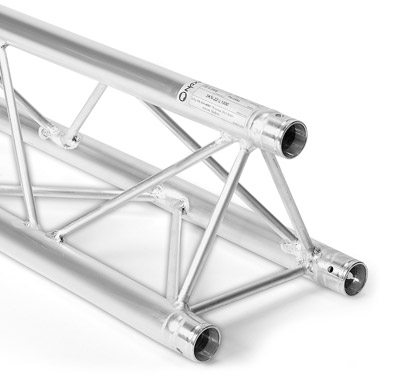

FD 23 Structure aluminium
Aperçu du produit
FD 23 est un système de structure alu 3 points, qui malgré un diamètre pour le tube portant de seulement 35mm est utilisé à des fins professionnels dans les secteurs de la construction de foires et de magasins, ainsi que pour la réalisation d'événements. Bien que les dimensions soient de taille réduite il reste néanmoins suffisamment de marge pour intégrer l'éclairage et les éléments publicitaires.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 220 mm |
| Hauteur: | 195 mm |
| Tube support: | 35 x 2 mm |
| Diagonales: | 10 x 2 mm |
| Alliage: | EN-AW 6060 T66 |
Tableau des charges admissibles FD 23
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 500,4 | 0,3 | 500,4 | 0,4 |
| 2,0 | 249,1 | 2,0 | 315,1 | 2,1 |
| 3,0 | 138,8 | 5,8 | 208,2 | 4,6 |
| 4,0 | 77,1 | 10,3 | 154,1 | 8,3 |
| 5,0 | 48,5 | 16,1 | 121,2 | 13,0 |
| 6,0 | 33,0 | 23,2 | 98,9 | 18,9 |
| 7,0 | 23,6 | 31,6 | 82,7 | 25,9 |
| 8,0 | 17,5 | 41,4 | 70,2 | 34,2 |
Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des
forces s‘effectue dans le noeud.

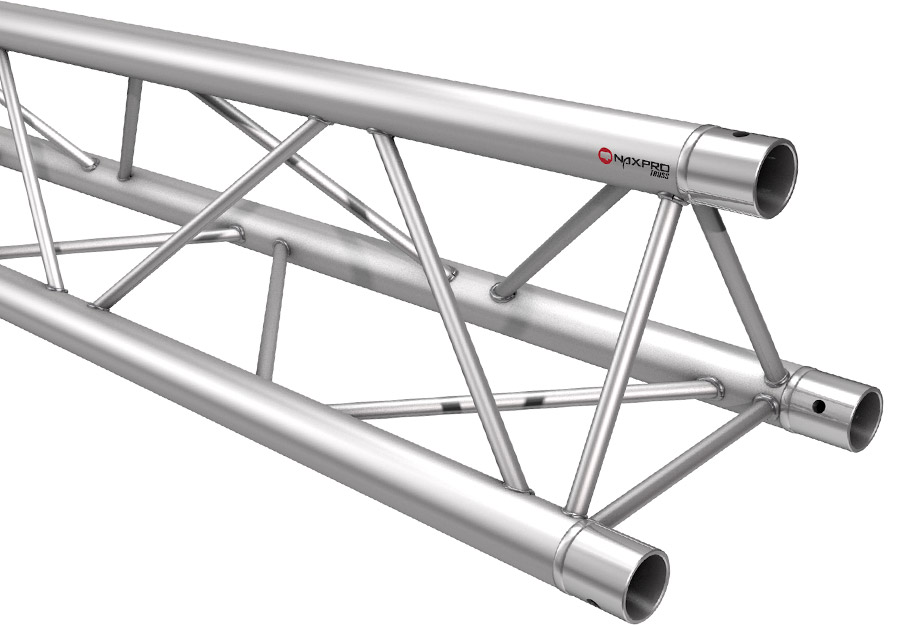

Poutres, angles et composants FD 23
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 25 | 1,10 | 300230250 | 175 | 4,50 | 300231750 |
| 50 | 1,70 | 300230500 | 200 | 4,80 | 300232000 |
| 75 | 2,20 | 300230750 | 250 | 6,30 | 300232500 |
| 100 | 2,80 | 300231000 | 300 | 7,30 | 300233000 |
| 125 | 3,30 | 300231250 | 350 | 8,40 | 300233500 |
| 150 | 4,00 | 300231500 | 400 | 9,60 | 300234000 |
 |

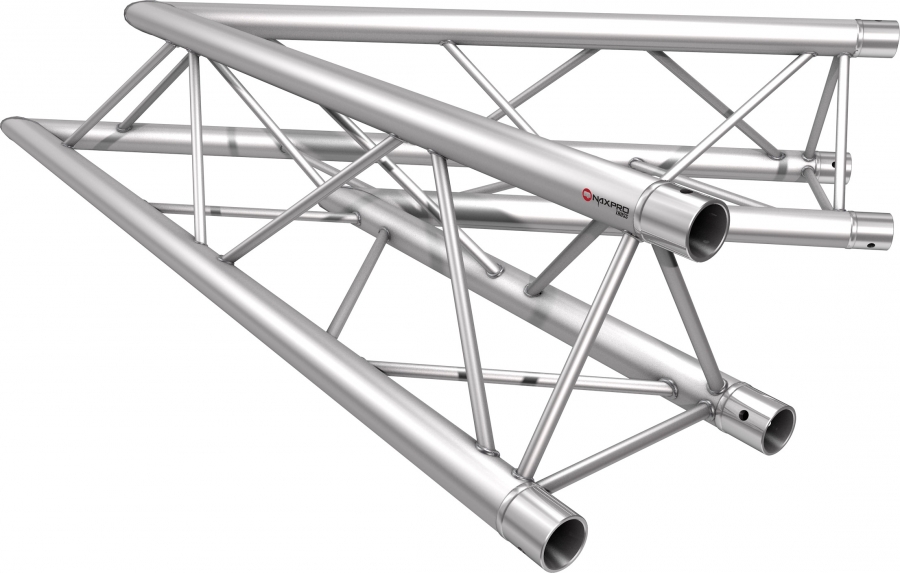

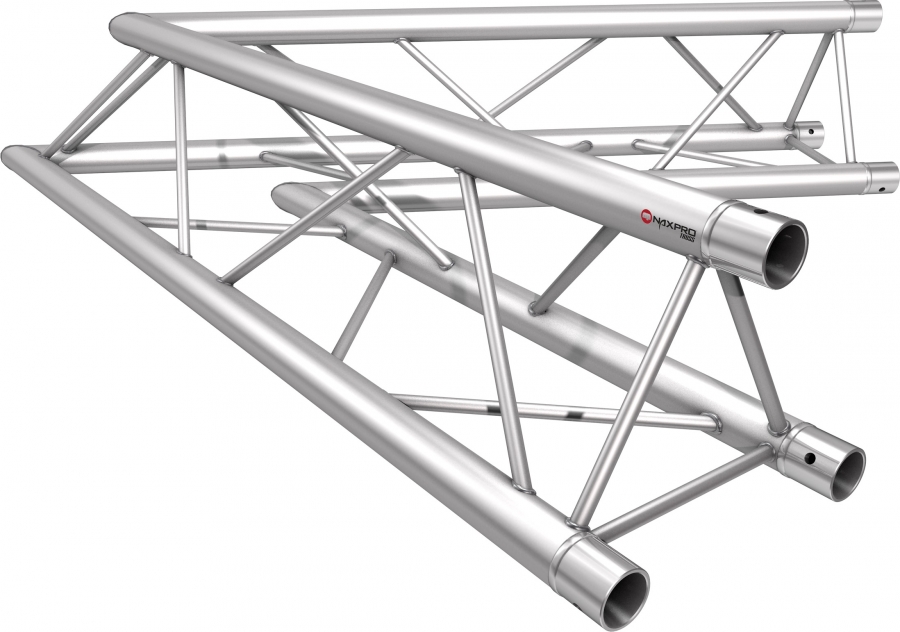

Angle 45° à 2 chemins
Longueur de la branche: 1000 mm
Poids: 3,2 kg
 |

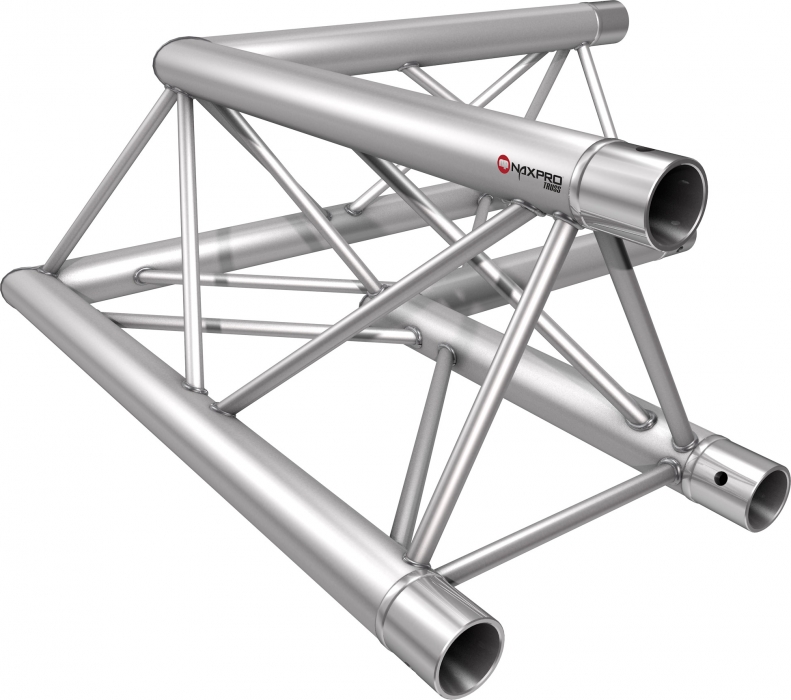

Angle 60° à 2 chemins
Longueur de la branche: 1000 mm
Poids: 3,0 kg
 |

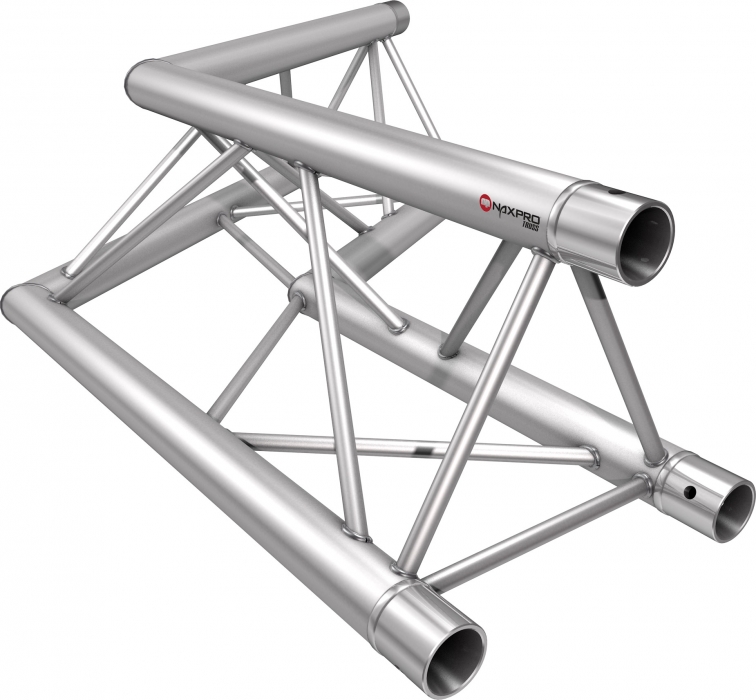

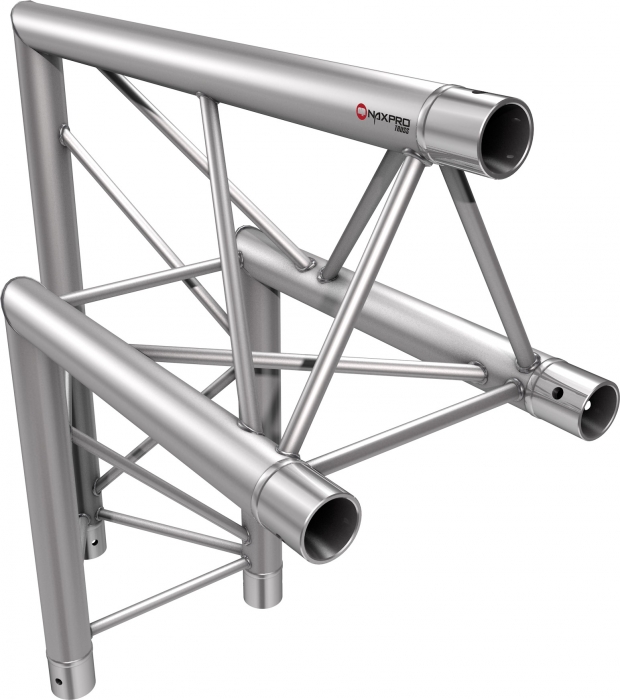

Angle 90° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,8 kg
 |
Angle 120° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,8 kg
 |
Angle 135° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,8 kg
 |

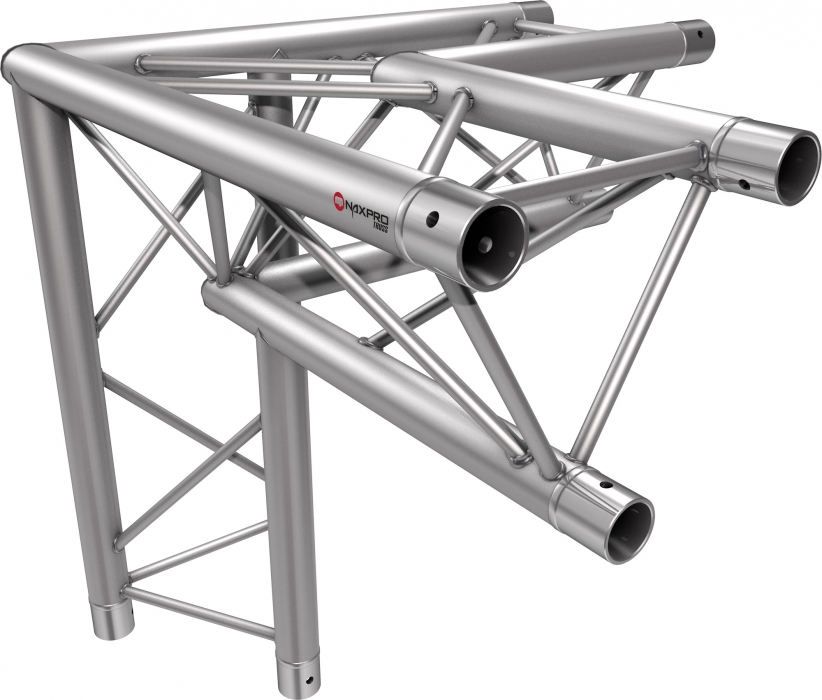

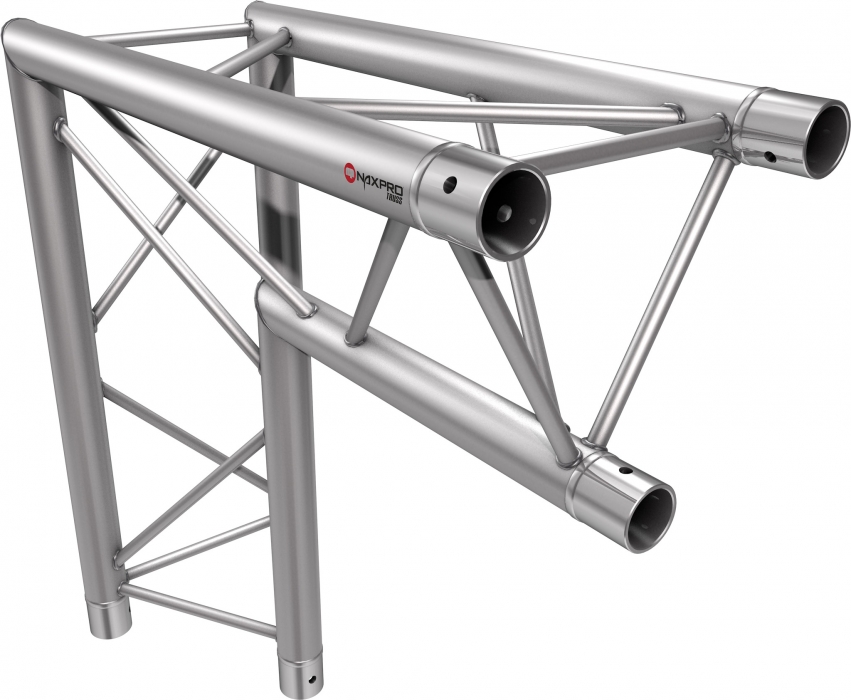

Angle 90° à 2 chemins
pointe en haut
Longueur de la branche: 500 mm
Poids: 2,8 kg
 |
Angle 90° à 2 chemins
pointe en bas
Longueur de la branche: 500 mm
Poids: 2,8 kg
 |

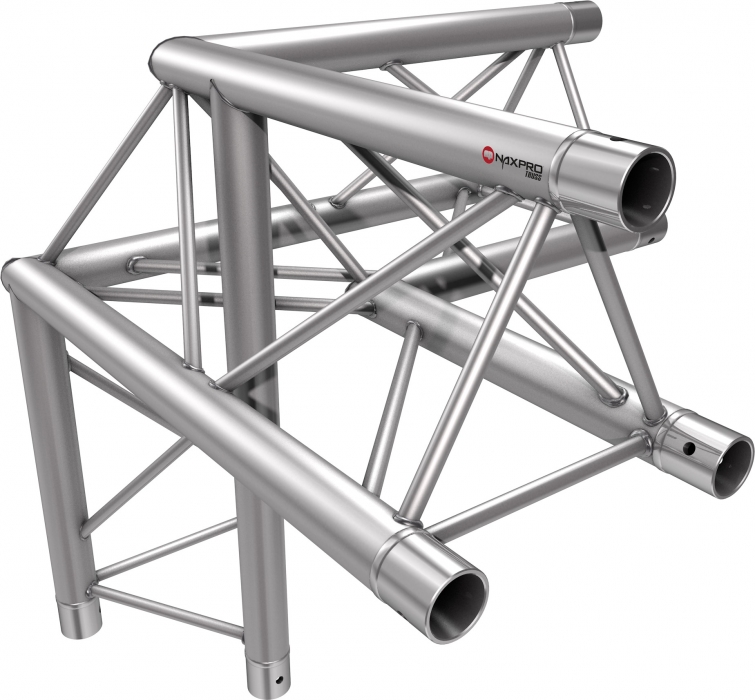

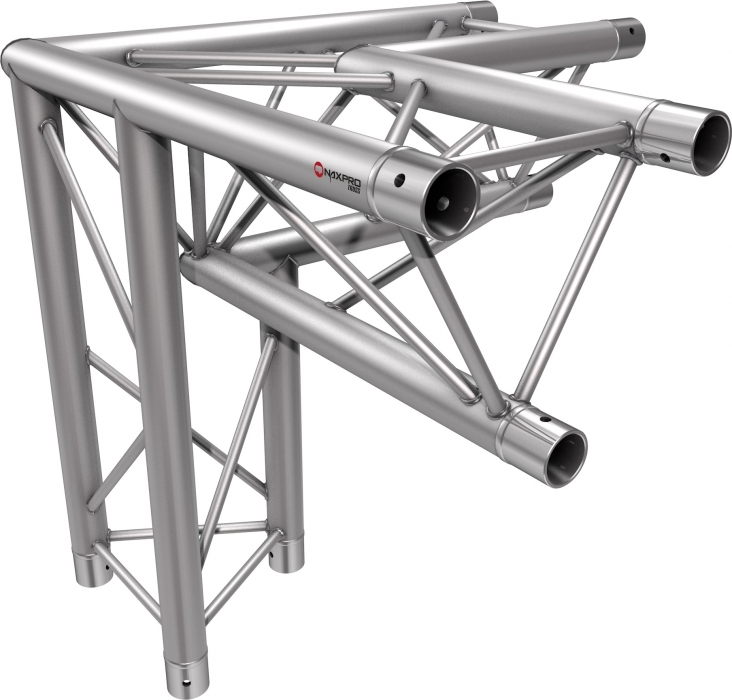

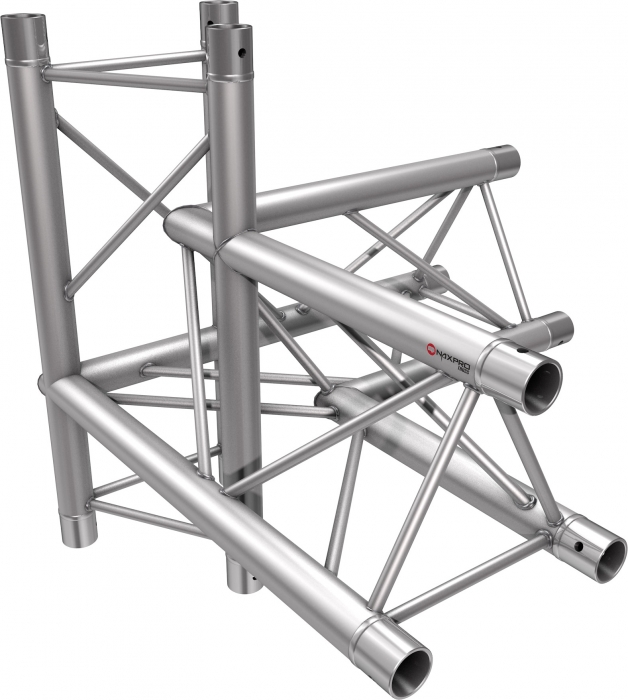

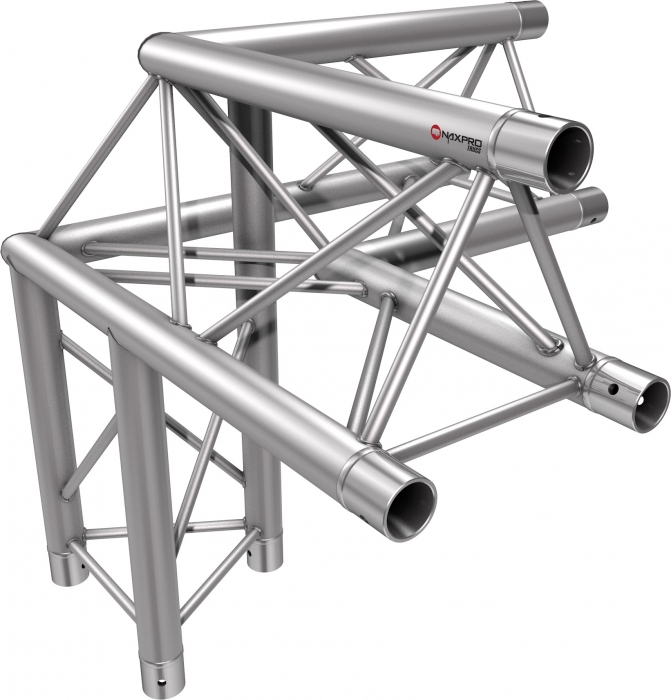

Angle 90° à 3 chemins
pointe en haut-gauche
Longueur de la branche: 500 mm
Poids: 3,8 kg
 |
Angle 90° à 3 chemins
pointe en haut-droite
Longueur de la branche: 500 mm
Poids: 3,8 kg
 |
Angle 90° à 3 chemins
pointe en haut-droite
Longueur de la branche: 500 mm
Poids: 3,8 kg
 |
Angle 90° à 3 chemins
pointe en bas-gauche
Longueur de la branche: 500 mm
Poids: 3,8 kg
 |
Angle 90° à 3 chemins
pointe en bas-droite
Longueur de la branche: 500 mm
Poids: 3,8 kg
 |

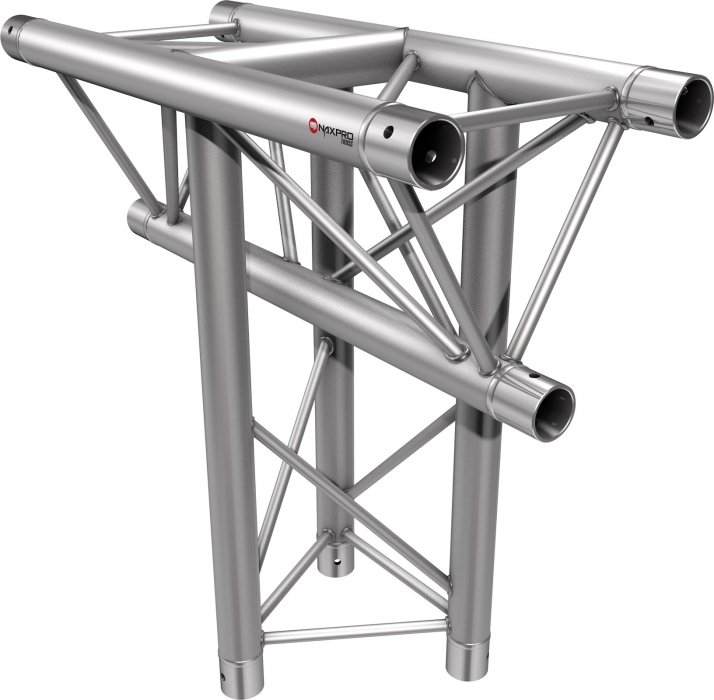

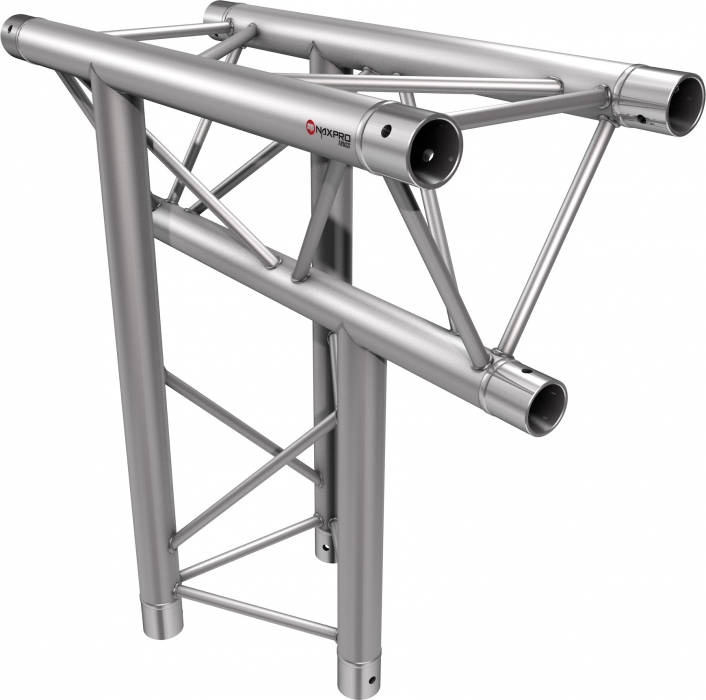

Raccord en T 90° à 3 chemins
vertical pointe en bas
Longueur de la branche: 500 mm
Poids: 3,5 kg
 |

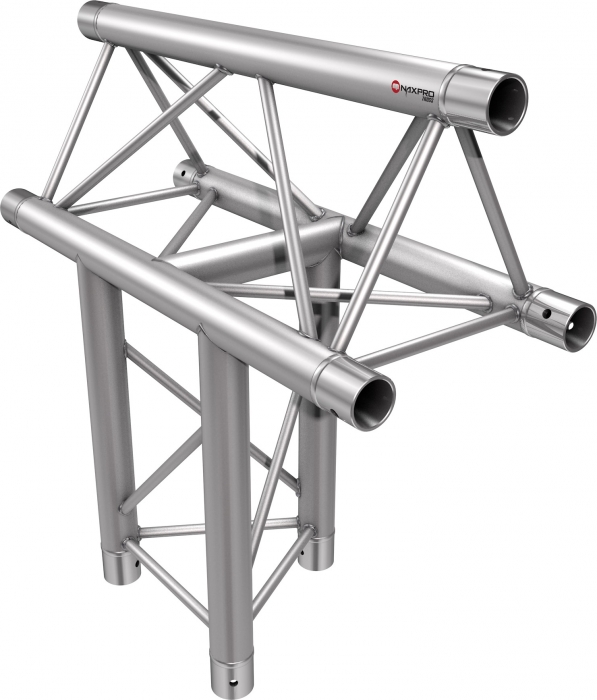

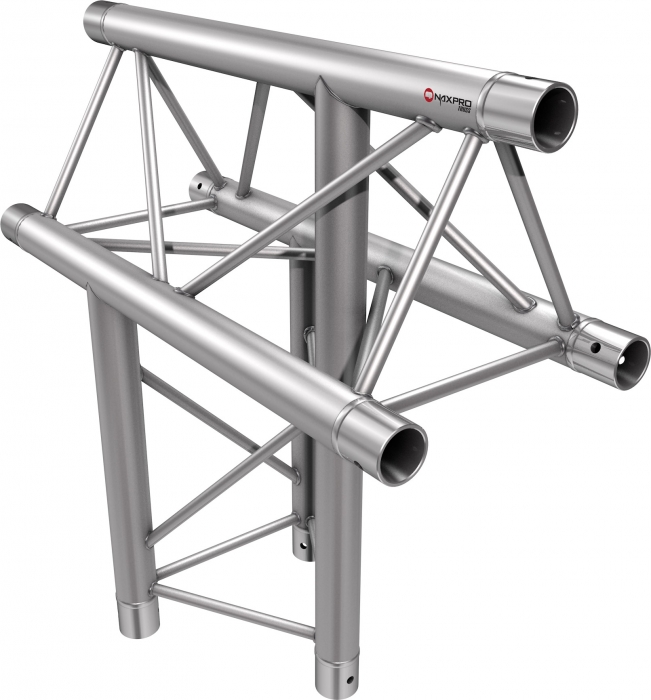

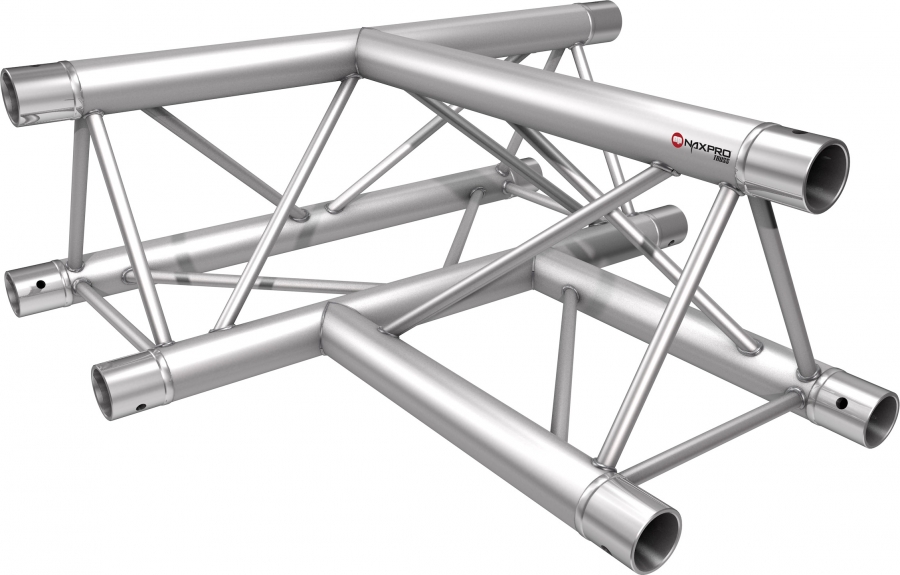

Raccord en T 90° à 3 chemins
horizontal
Longueur de la branche: 500 mm
Poids: 3,4 kg
 |
Raccord en T 90° à 3 chemins
vertical pointe en haut
Longueur de la branche: 500 mm
Poids: 3,5 kg
 |
Raccord en T 90° à 3 chemins
vertical pointe en bas
Longueur de la branche: 500 mm
Poids: 3,5 kg
 |
Raccord en T 90° à 3 chemins
vertical pointe en haut
Longueur de la branche: 500 mm
Poids: 3,5 kg
 |

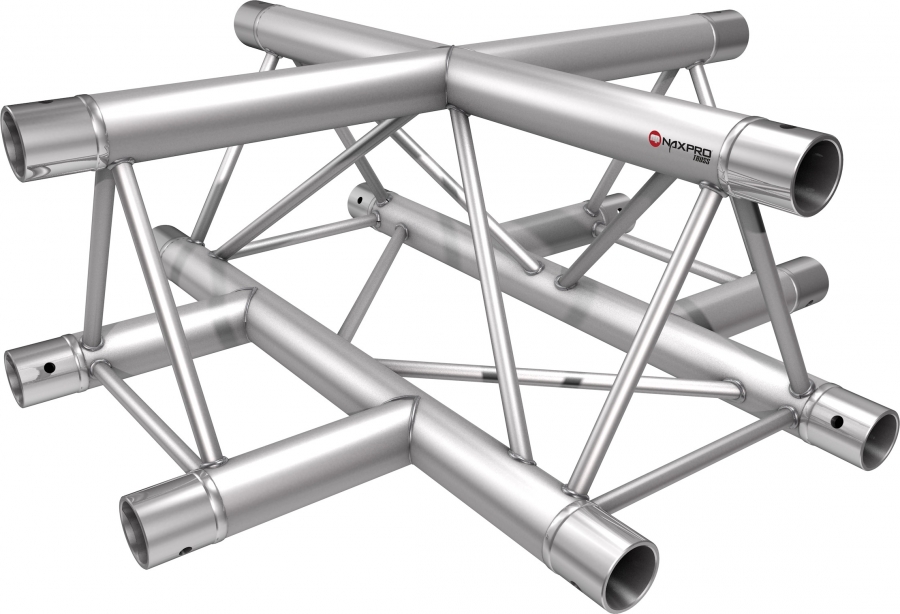

Croix 90° à 4 chemins
Longueur de la branche: 500 mm
Poids: 4,6 kg
 |

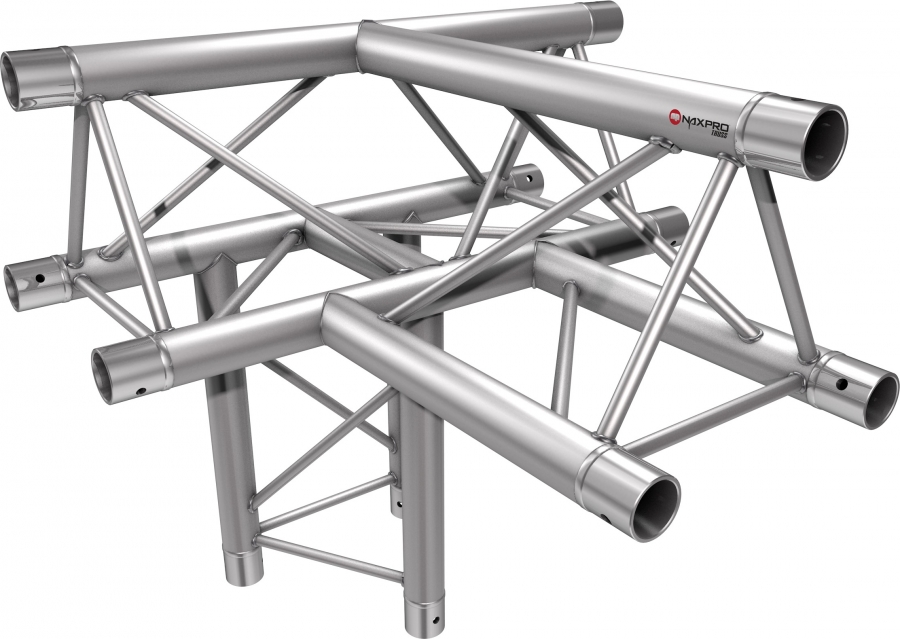

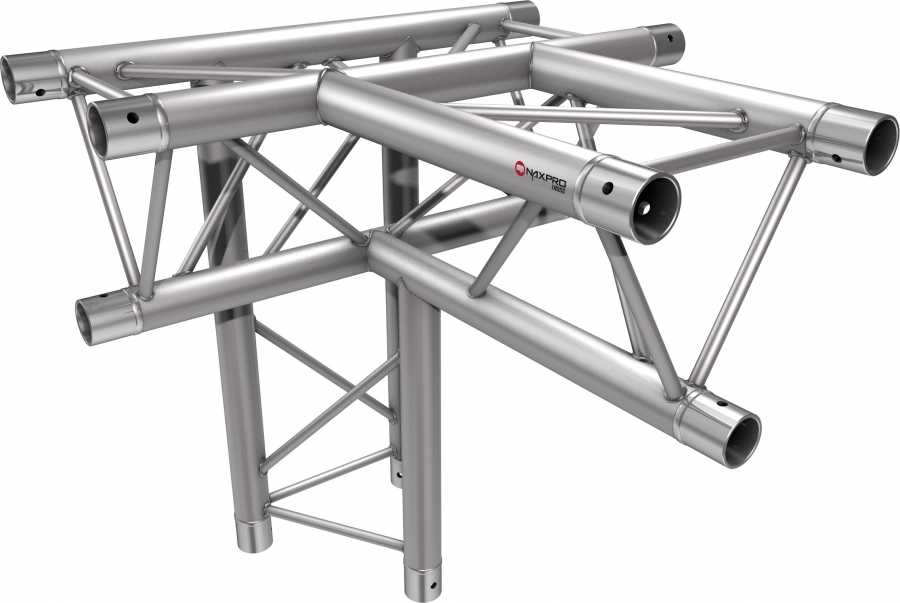

Raccord en T 90° à 4 chemins
pointe en bas
Longueur de la branche: 500 mm
Poids: 4,6 kg
 |
Raccord en T 90° à 4 chemins
pointe en haut
Longueur de la branche: 500 mm
Poids: 4,6 kg
 |

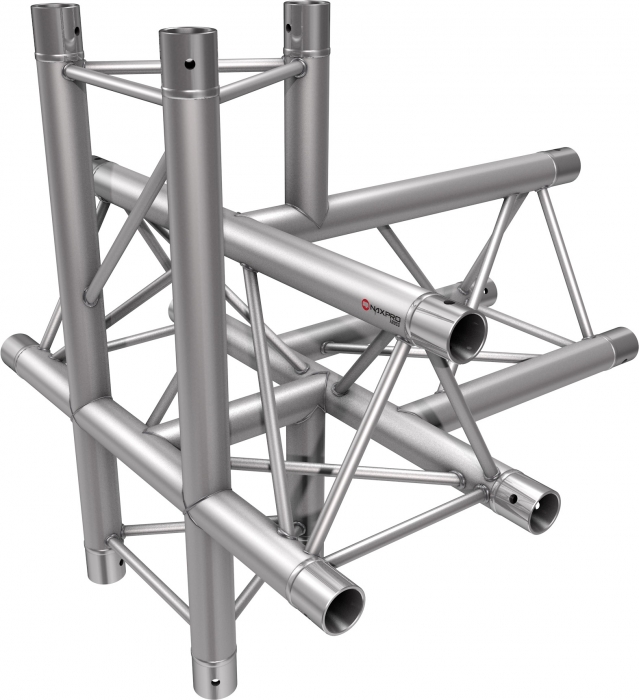

Angle 90° à 4 chemins - gauche
Longueur de la branche: 500 mm
Poids: 4,6 kg
 |

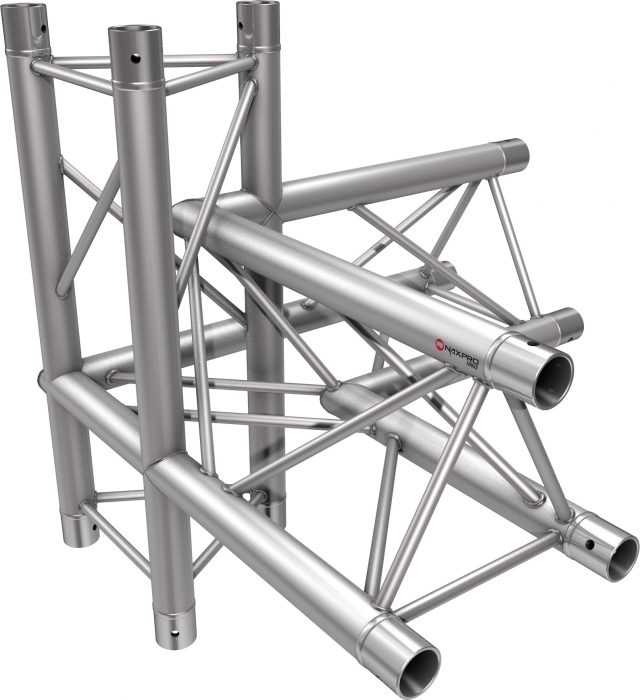

Angle 90° à 4 chemins - droite
Longueur de la branche: 500 mm
Poids: 4,6 kg
 |

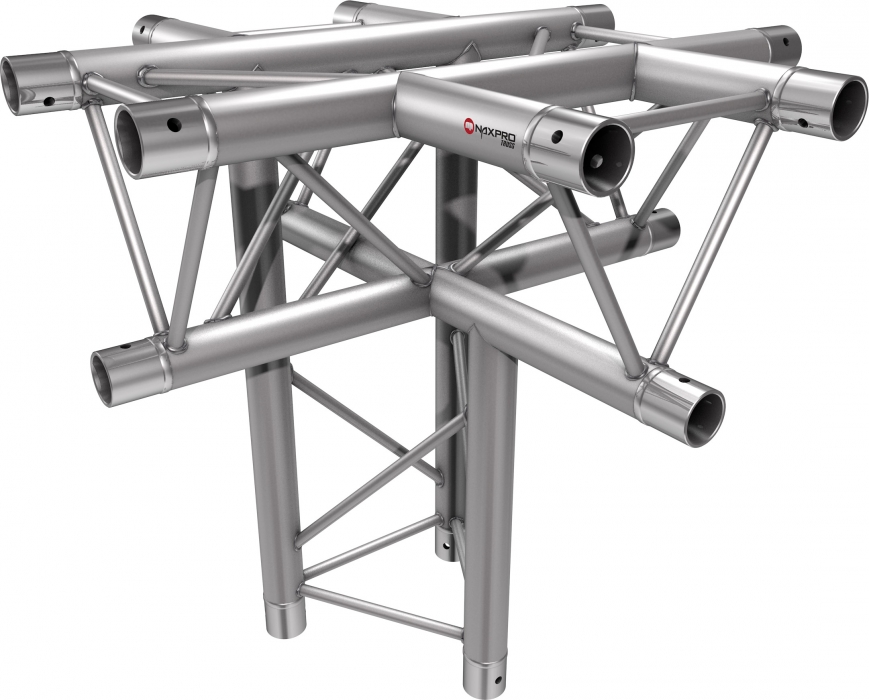

Raccord en T 90° à 5 chemins
Longueur de la branche: 500 mm
Poids: 5,0 kg
 |

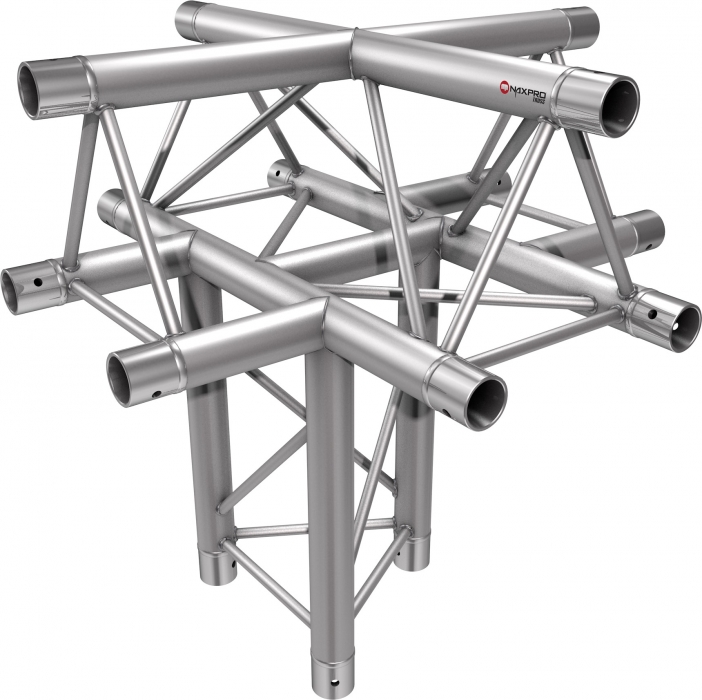

Croix 90° à 5 chemins
pointe en haut
Longueur de la branche: 500 mm
Poids: 5,0 kg
 |
Croix 90° à 5 chemins
pointe en bas
Longueur de la branche: 500 mm
Poids: 5,0 kg
 |

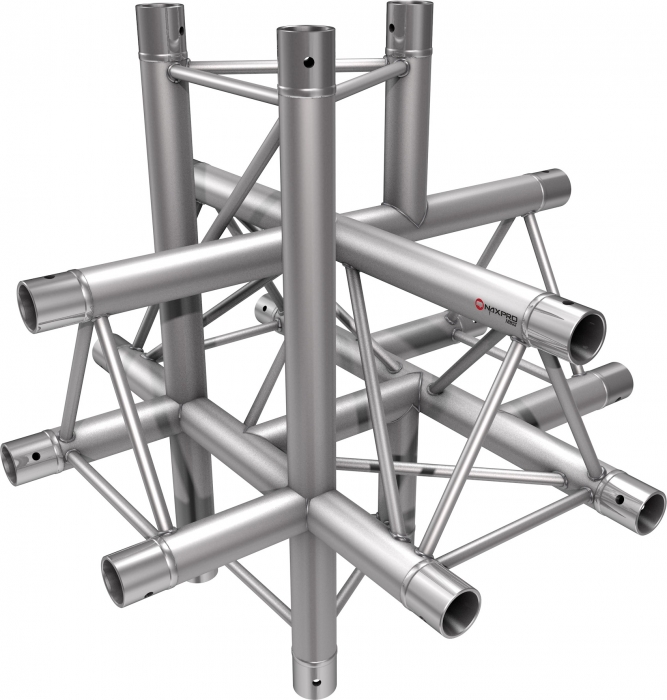

Croix 90° à 6 chemins
Longueur de la branche: 500 mm
Poids: 5,5 kg
 |

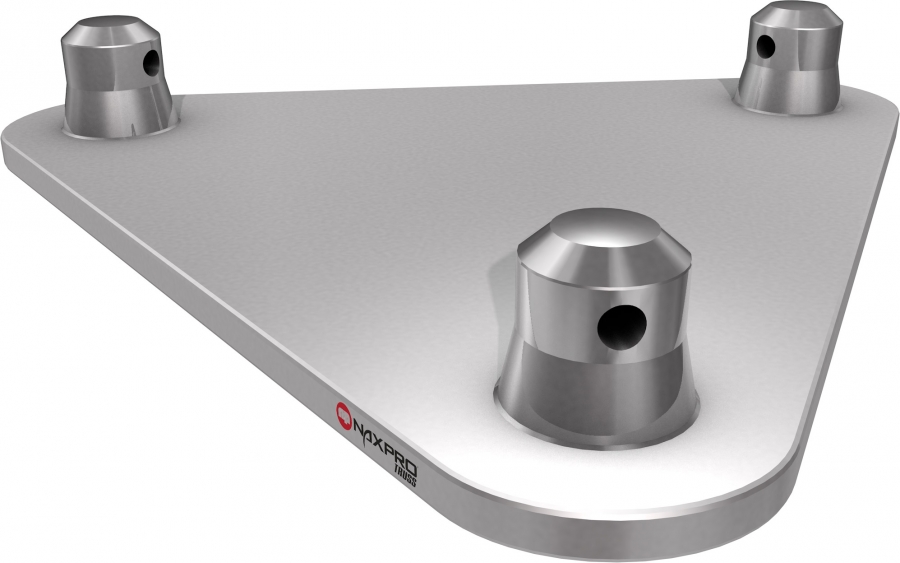

Embase plate alu
Dimensions: 240 x 219 x 5 mm
Poids: 1,0 kg

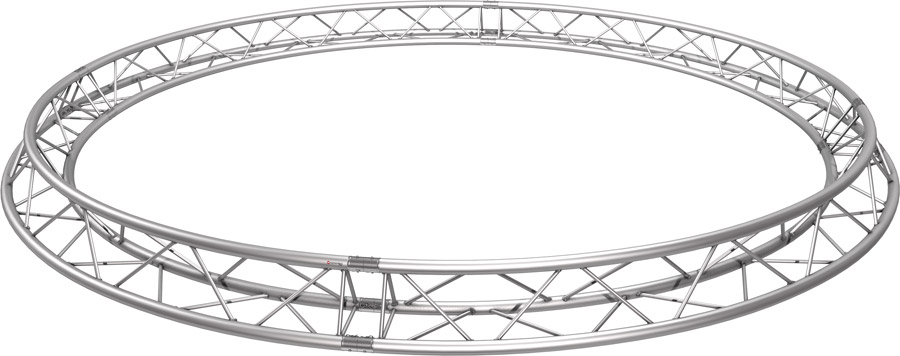

Cercles structure alu FD 23
|

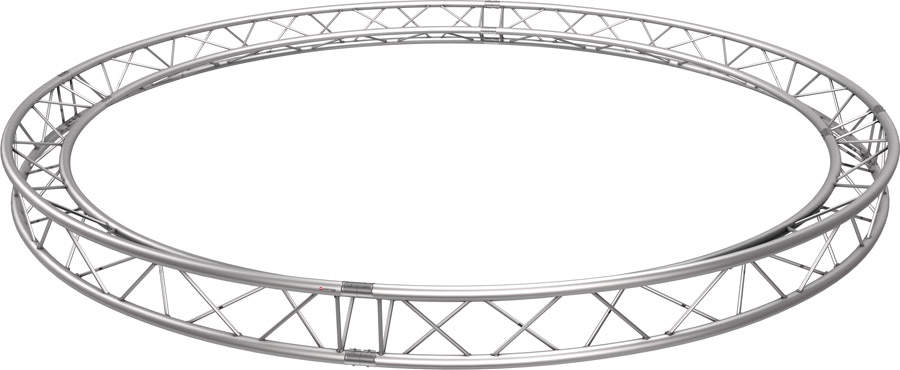

| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| FD 23 Pointe en intérieur par mètre de circonférence | 2,10 | 301231001 | |
| FD 23 Pointe en intérieur (4 x 90°) | 200 | 13,19 | 301231020 |
| FD 23 Pointe en intérieur (4 x 90°) | 300 | 19,78 | 301231030 |
| FD 23 Pointe en intérieur (4 x 90°) | 400 | 26,38 | 301231040 |
| FD 23 Pointe en intérieur (8 x 45°) | 500 | 32,97 | 301231050 |
| FD 23 Pointe en intérieur (8 x 45°) | 600 | 39,56 | 301231060 |
| FD 23 Pointe en intérieur (8 x 45°) | 700 | 46,20 | 301231070 |
| FD 23 Pointe en intérieur (8 x 45°) | 800 | 52,75 | 301231080 |
| FD 23 Pointe en intérieur (12 x 30°) | 900 | 59,35 | 301231090 |
| FD 23 Pointe en intérieur (12 x 30°) | 1000 | 65,94 | 301231100 |
|

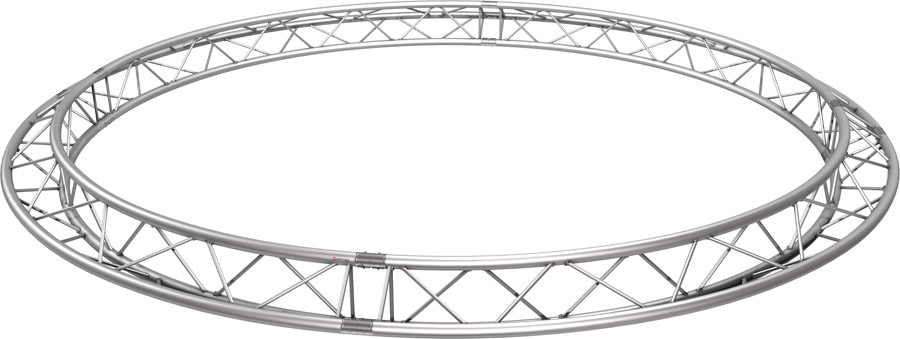

| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| FD 23 Pointe en extérieur par mètre de circonférence | 2,10 | 301232001 | |
| FD 23 Pointe en extérieur (4 x 90°) | 200 | 13,19 | 301232020 |
| FD 23 Pointe en extérieur (4 x 90°) | 300 | 19,78 | 301232030 |
| FD 23 Pointe en extérieur (4 x 90°) | 400 | 26,38 | 301232040 |
| FD 23 Pointe en extérieur (8 x 45°) | 500 | 32,97 | 301232050 |
| FD 23 Pointe en extérieur (8 x 45°) | 600 | 39,56 | 301232060 |
| FD 23 Pointe en extérieur (8 x 45°) | 700 | 46,20 | 301232070 |
| FD 23 Pointe en extérieur (8 x 45°) | 800 | 52,75 | 301232080 |
| FD 23 Pointe en extérieur (12 x 30°) | 900 | 59,35 | 301232090 |
| FD 23 Pointe en extérieur (12 x 30°) | 1000 | 65,94 | 301232100 |
|
| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| FD 23 Pointe en haut/bas par mètre de circonférence | 2,10 | 301230001 | |
| FD 23 Pointe en haut/bas (4 x 90°) | 200 | 13,19 | 301230020 |
| FD 23 Pointe en haut/bas (4 x 90°) | 300 | 19,78 | 301230030 |
| FD 23 Pointe en haut/bas (4 x 90°) | 400 | 26,38 | 301230040 |
| FD 23 Pointe en haut/bas (8 x 45°) | 500 | 32,97 | 301230050 |
| FD 23 Pointe en haut/bas (8 x 45°) | 600 | 39,56 | 301230060 |
| FD 23 Pointe en haut/bas (8 x 45°) | 700 | 46,20 | 301230070 |
| FD 23 Pointe en haut/bas (8 x 45°) | 800 | 52,75 | 301230080 |
| FD 23 Pointe en haut/bas (12 x 30°) | 900 | 59,35 | 301230090 |
| FD 23 Pointe en haut/bas (12 x 30°) | 1000 | 65,94 | 301230100 |
