ED 33 avec gaine de barres

Aperçu du produit

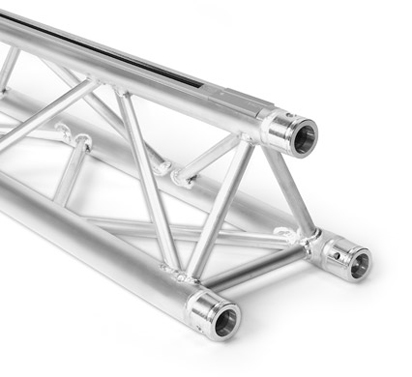

Les structures en aluminium ED33 sont basées sur la série FD33 mais équipées par rapport au modèle standard avec une gaine de barres supplémentaire, qui permet un raccord propre et flexible de différentes technologies dans le domaine de l‘éclairage et de la réalisation d‘événements.

Les structures en aluminium à gaine de barres offrent des avantages évidents pour le montage de structures en aluminium: il n‘est pas nécessaire d‘installer de câbles supplémentaires, le montage et démontage est plus rapide, et l‘enchevêtrement inesthétique de câbles est évité. Parce que tous les périphériques installés peuvent être positionnés de manière flexible, les structures en aluminium conviennent parfaitement partout où des spots lumineux doivent être repositionnés régulièrement, par exemple dans les magasins de meubles, les concessionnaires automobiles et grandes surfaces de bricolage.

Télécharger la
fiche technique

Sécurité contrôlée

Dimensions

Spécifications

Statique testée

Largeur:	290 mm
Hauteur:	258 mm
Tube support:	50 x 2 mm
Diagonales:	20 x 2 mm
Alliage:	EN-AW 6082 T6
Gaine de barres:	EN-AW 6060 T66

Tableau des charges admissibles ED 33

	Profil en alu avec collier		Profil en alu avec gaine de barres adaptateur
Portée	Charge répartie uniformément	Flexion	Charge répartie uniformément	Flexion	Charge simple centrée	Flexion
m	kg/m	mm	kg/m	mm	kg	mm
1,0	990,0*	0,2	30,0	0,0	497,0*	0,2
2,0	495,0*	1,6	30,0	0,1	379,0*	1,0
3,0	242,0	4,0	30,0	0,6	298,0*	2,6
4,0	134,3	7,1	30,0	1,8	242,0*	5,2
5,0	84,5	11,1	30,0	4,3	201,0*	8,6
6,0	57,4	16,1	30,0	9,0	169,0*	12,9
7,0	41,1	21,9	30,0	16,6	143,8	18,0
8,0	30,5	28,7	30,0	28,3	121,9	23,7
9,0	23,3	36,5	23,2	36,5	104,5	30,4
10,0	18,0	45,2	18,0	45,2	90,1	38,0
11,0	14,2	55,0	14,2	55,0	78,0	46,7
12,0	11,3	65,7	11,3	65,7	67,5	56,4
13,0	9,0	77,5	9,0	77,5	58,4	67,3
14,0	7,2	90,4	7,2	90,4	50,2	79,4
15,0	5,7	104,4	5,7	104,4	42,9	92,8
16,0	4,5	119,5	4,5	119,5	36,2	107,6

*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges
uniformément réparties élevées sont idéalisée à comprendre. La transmission des forces
s‘effectue dans le noeud. Les valeurs de charge sont calculées à partir de boulons 10.9.

Télécharger
Tableau détaillé des charges admissibles

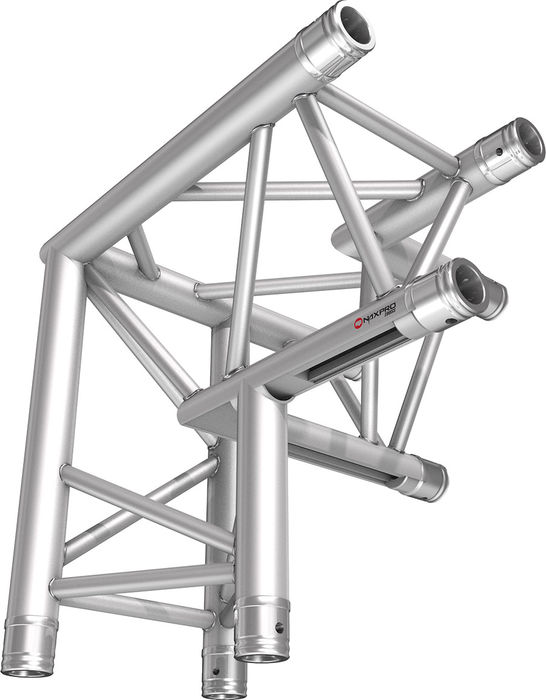

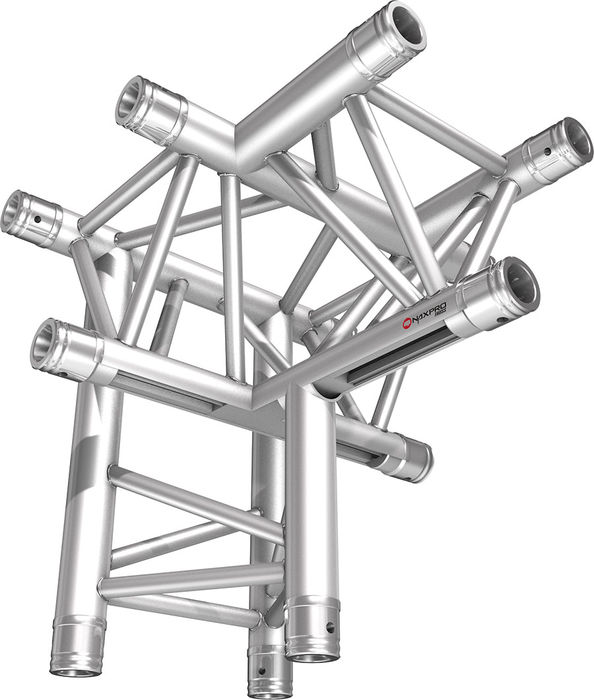

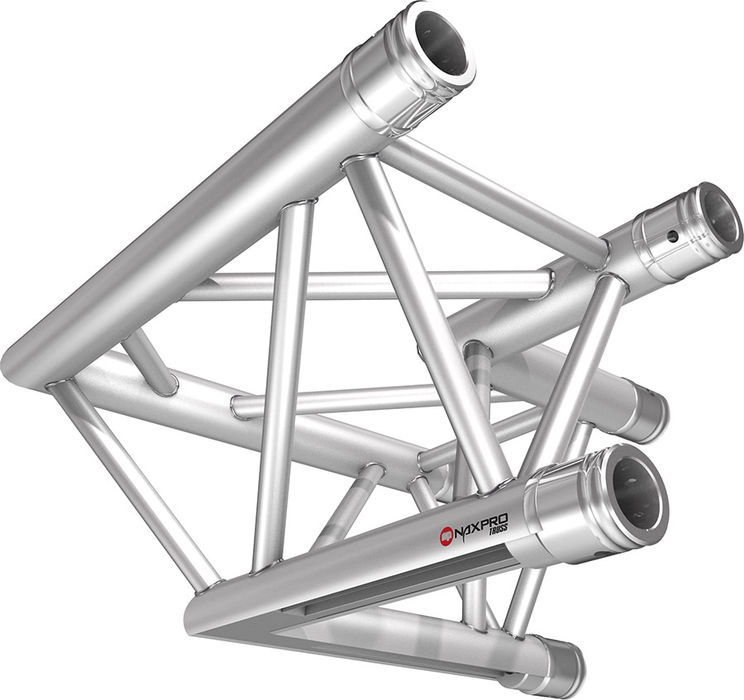

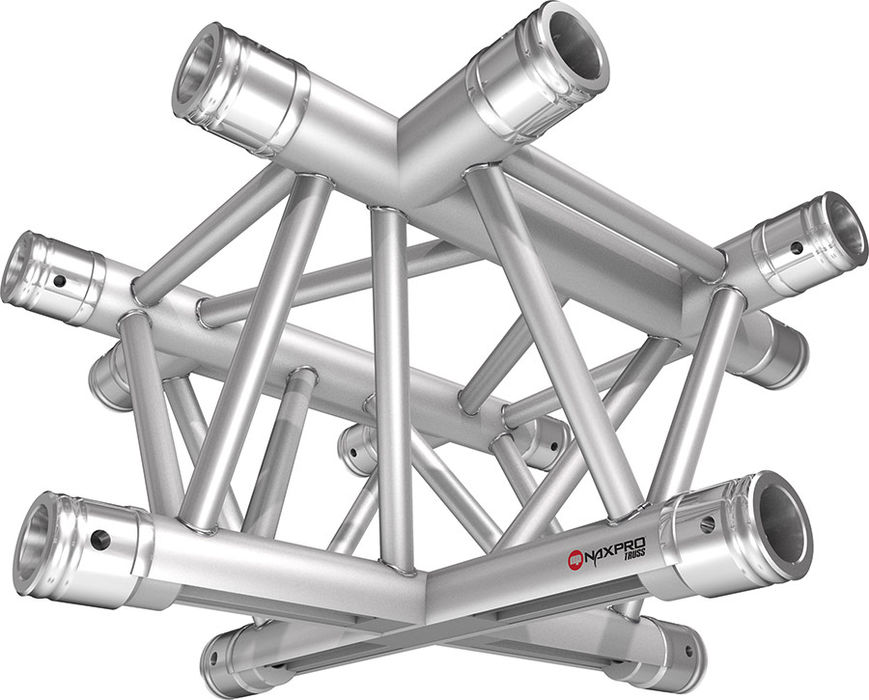

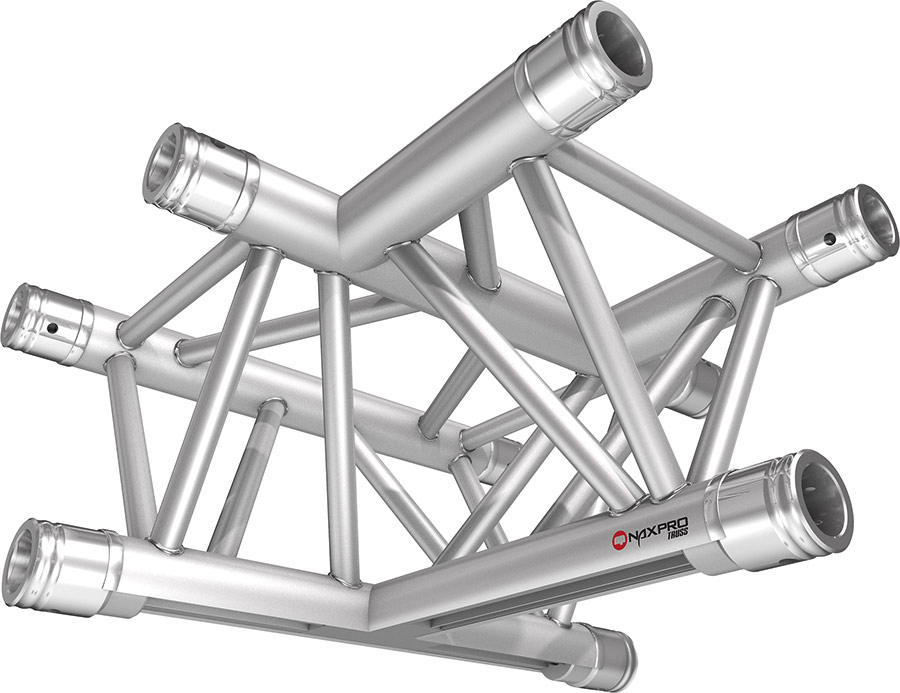

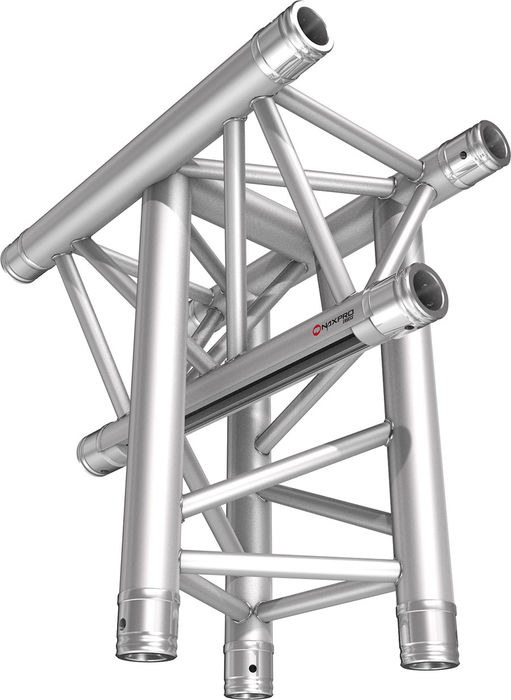

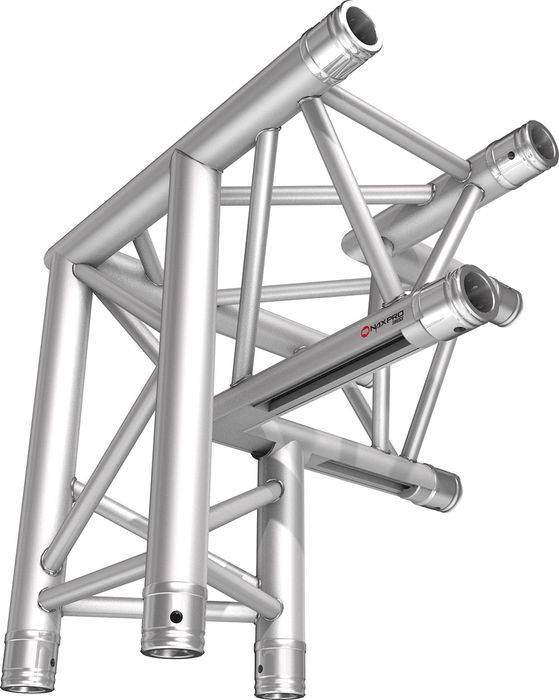

Poutres, angles et composants ED 33

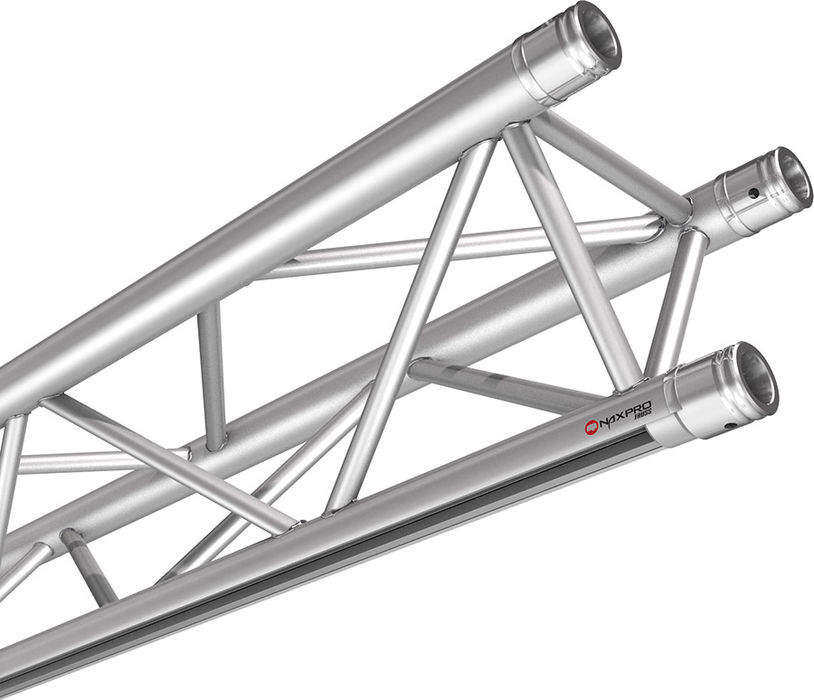

Poutres ED 33

Longueur	Poids	Nr. d'art.	Longueur	Poids	Nr. d'art.
cm	kg		cm	kg
50	2,75	311330500	300	16,50	311333000
100	5,50	311331000	350	19,30	311333500
150	8,25	311331500	400	22,00	311334000
200	11,00	311332000	450	24,80	311334500
250	13,80	311332500	500	27,50	311335000
