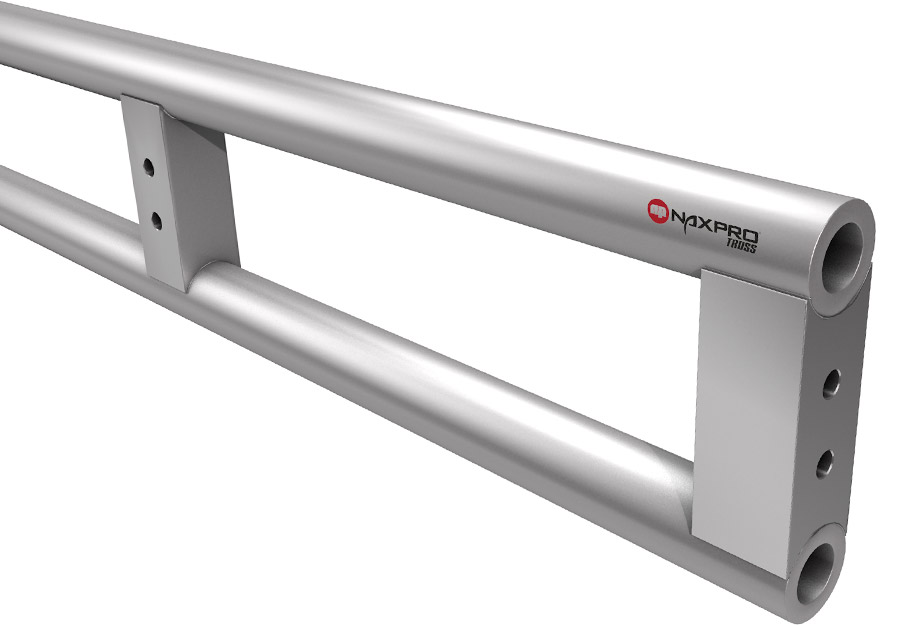

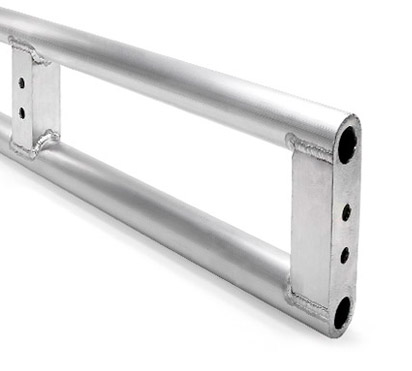

Studio Truss Structure aluminium
Aperçu du produit
Studio Truss est un système de structure alu 2 points, qui de part sa grande flexibilité convient parfaitement à un usage dans des studios de télévision ou de photographie. Naxpro Studio Truss est produit avec une hauteur minimale de seulement 20 cm, ce qui permet de réaliser sans problème les hauteurs de plafond requises.
Grâce à la simplicité d'usage du système il est possible de l'employer à la fois comme installation fixe et comme installation mobile sur des foires. Les raccords à vis flexibles de Naxpro Studio Truss permettent facilement une extension ultérieure de la construction de structure alu, faisant de l'ajout de connections de structure alu un jeu d'enfant. Un des points forts de Naxpro Studio Truss est le fait de pouvoir facilement déplacer et positionner des réflecteurs diffusants, ce qui est rendu possible par des contreventements verticaux. Il est donc possible de réaliser sans effort un éclairage au millimètre près. Naxpro Studio Truss est disponible dans toutes les couleurs RAL et constructions spéciales.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 200 mm |
| Tube support: | 50 x 3 mm |
| Calage: | 50 x 50 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles Studio Truss
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 2,0 | 265,1 | 1,4 | 265,1 | 1,1 |
| 2,5 | 168,7 | 2,1 | 210,9 | 1,7 |
| 3,0 | 116,3 | 3,1 | 174,5 | 2,5 |
| 3,5 | 84,7 | 4,2 | 148,3 | 3,4 |
| 4,0 | 64,2 | 5,5 | 128,4 | 4,5 |
| 4,5 | 50,2 | 7,0 | 112,9 | 5,7 |
| 5,0 | 40,1 | 8,6 | 100,3 | 7,0 |
Spécifications de charge sont valables uniquement pour une application verticale!
Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission desforces s‘effectue dans le noeud. Le tube principal du haut doit être soutenu sur le coté aumoins tous les 200 cm. En cas des longueurs plus grandes non prises en charge, une analysede stabilité individuelle est nécessaire. Charges élevées doivent être entreprises dans levoisinage des poteaux.
Poutres, angles et composants Studio Truss
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 2,00 | 300200500 | 300 | 8,80 | 300203000 |
| 100 | 3,10 | 300201000 | 350 | 10,20 | 300203500 |
| 150 | 4,50 | 300201500 | 400 | 11,60 | 300204000 |
| 200 | 5,90 | 300202000 | 450 | 13,00 | 300204500 |
| 250 | 7,30 | 300202500 | 500 | 14,50 | 300205000 |
 |

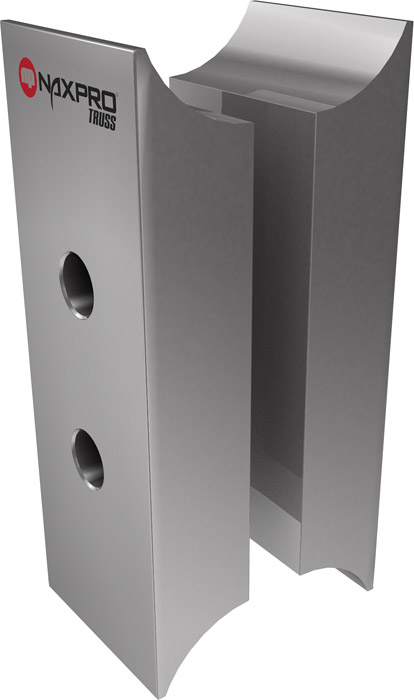

Poids: 1 kg
 |

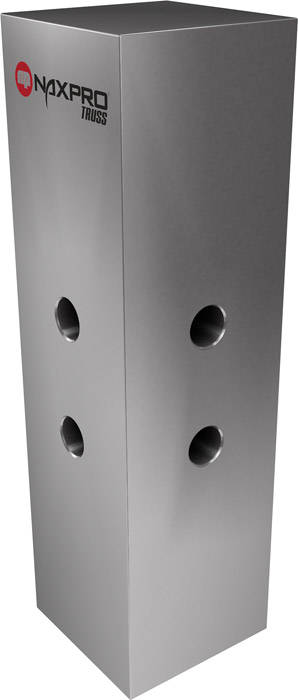

Poids: 1 kg
Cercles structure alu Studio Truss
