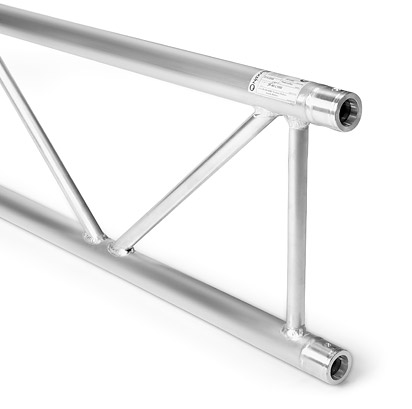

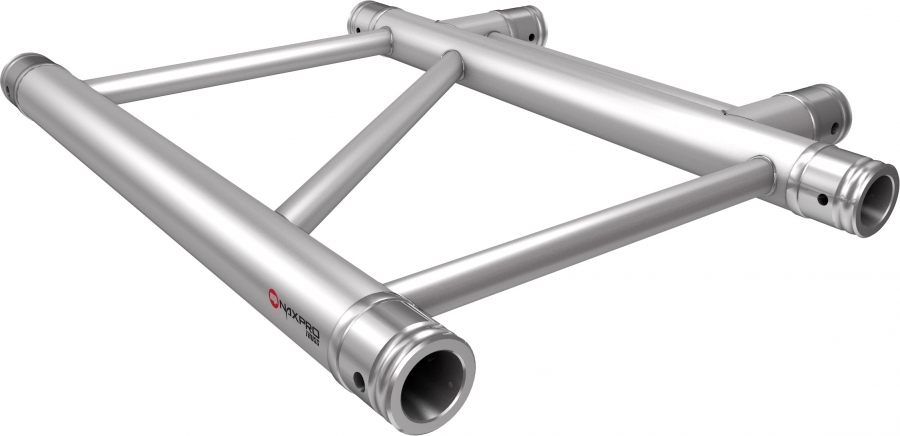

HD 42 Structure aluminium
Aperçu du produit
HD 42 est un système de structure alu 2 points pour charges lourdes. Particulièrement bien adapté à la construction de magasins et de foires, ainsi que pour l'organisation d'événements et comme support dans le domaine de l'éclairage. La combinaison d'une forme compacte et d'une grande charge admissible prédestine cette structure alu pour des stands de foire simples mais également pour des complexes constructions de Rigging.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 400 mm |
| Tube support: | 50 x 3 mm |
| Diagonales: | 25 x 3 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles HD 42
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 2176,9 | 0,1 | 2155,0* | 0,2 |
| 2,0 | 1086,6 | 1,2 | 1804,0* | 1,5 |
| 3,0 | 723,2 | 3,9 | 1525,0* | 4,4 |
| 4,0 | 541,5 | 9,3 | 1240,1 | 8,5 |
| 5,0 | 395,5 | 16,6 | 988,8 | 13,4 |
| 6,0 | 273,5 | 24,0 | 820,6 | 19,3 |
| 7,0 | 200,0 | 32,7 | 700,0 | 26,3 |
| 8,0 | 152,3 | 42,7 | 609,1 | 34,4 |
| 9,0 | 119,5 | 54,1 | 537,9 | 43,6 |
| 10,0 | 96,1 | 66,8 | 480,6 | 54,0 |
| 11,0 | 78,8 | 80,9 | 433,4 | 65,5 |
| 12,0 | 65,6 | 96,3 | 393,8 | 78,2 |
| 13,0 | 55,4 | 113,2 | 360,0 | 92,1 |
| 14,0 | 47,2 | 131,4 | 330,7 | 107,2 |
Spécifications de charge sont valables uniquement pour une application verticale!
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Chargesuniformément réparties élevées sont idéalisée à comprendre. La transmission des forcess‘effectue dans le noeud. Le tube principal du haut doit être soutenu sur le coté au moins tousles 113,23 cm. Les valeurs de charge sont calculées à partir de boulons 10.9.

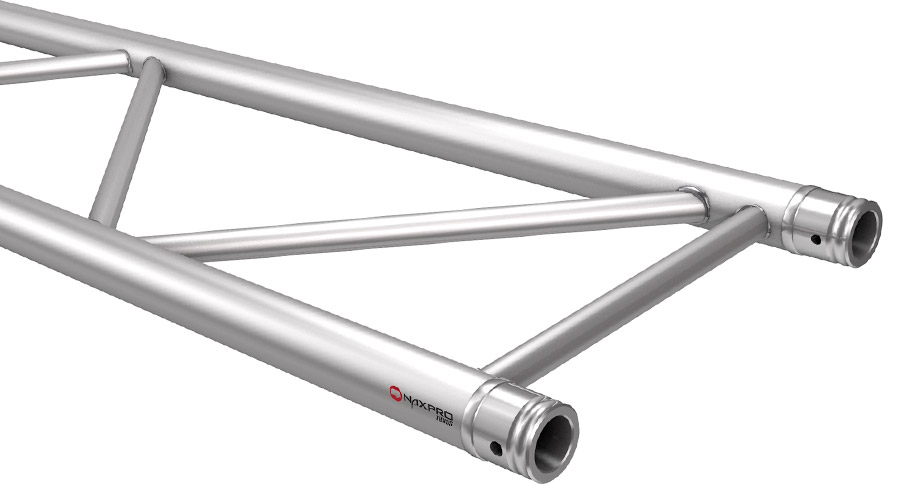

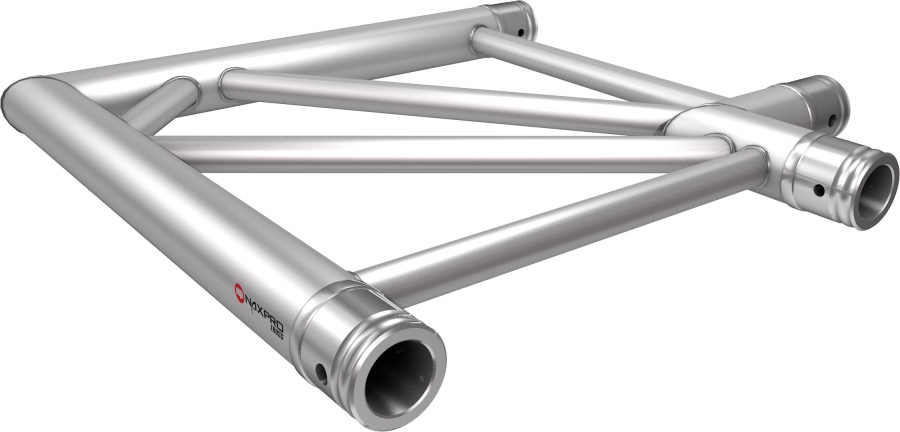

Poutres, angles et composants HD 42
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 25 | 1,30 | 304420250 | 200 | 6,50 | 304422000 |
| 50 | 2,10 | 304420500 | 250 | 7,90 | 304422500 |
| 75 | 2,90 | 304420750 | 300 | 9,30 | 304423000 |
| 100 | 3,70 | 304421000 | 350 | 10,80 | 304423500 |
| 125 | 4,50 | 304421250 | 400 | 12,20 | 304424000 |
| 150 | 5,10 | 304421500 | 450 | 13,60 | 304424500 |
| 175 | 5,80 | 304421750 | 500 | 14,90 | 304425000 |
 |

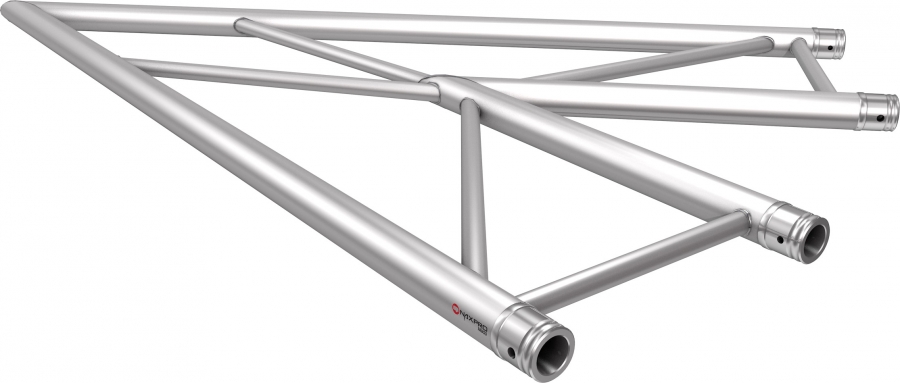

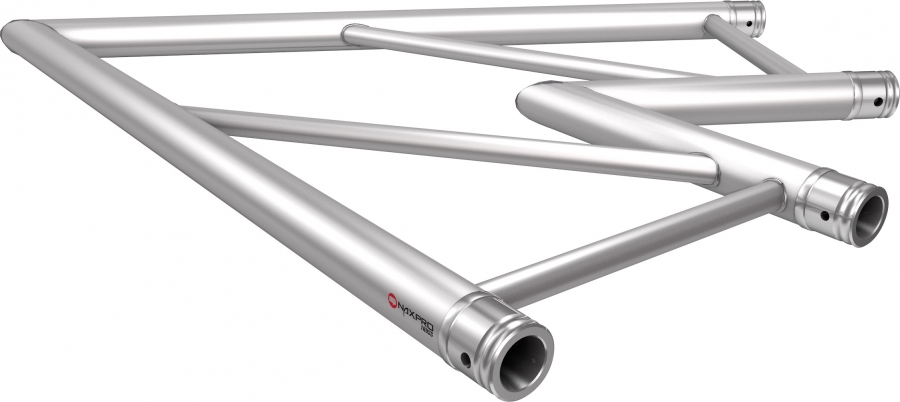

Angle 45° à 2 chemins horizontal
Longueur de la branche: 1500 mm
Poids: 7,7 kg
 |
Angle 60° à 2 chemins horizontal
Longueur de la branche: 1000 mm
Poids: 6,7 kg
 |

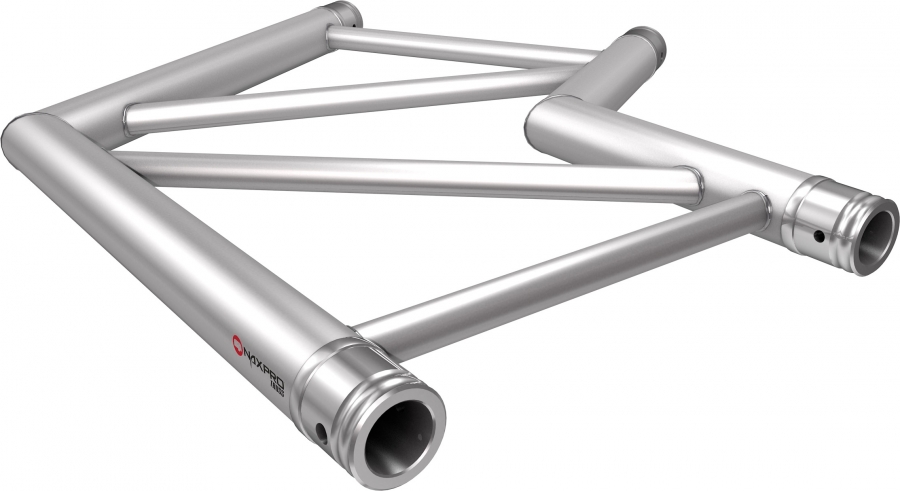

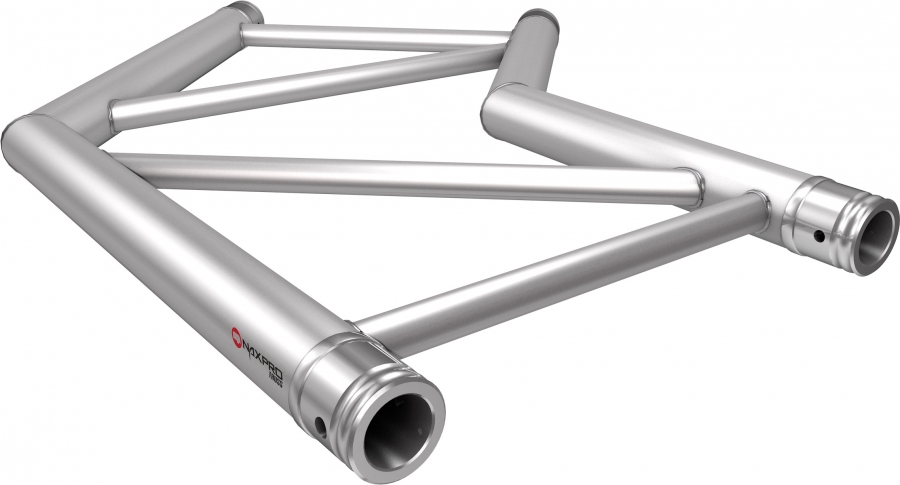

Angle 90° à 2 chemins horizontal
Longueur de la branche: 500 mm
Poids: 4,4 kg
 |
Angle 120° à 2 chemins horizontal
Longueur de la branche: 500 mm
Poids: 4,4 kg
 |
Angle 135° à 2 chemins horizontal
Longueur de la branche: 500 mm
Poids: 4,4 kg
 |

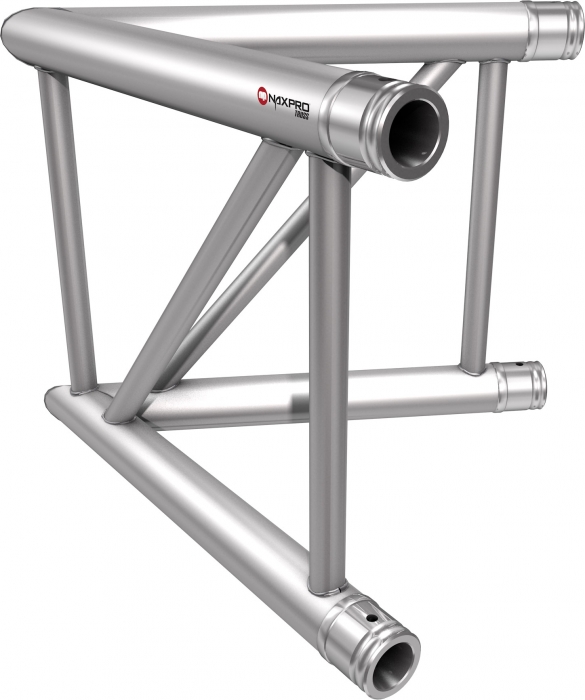

Angle 45° à 2 chemins vertical
Longueur de la branche: 1250 mm
Poids: 7,7 kg
 |

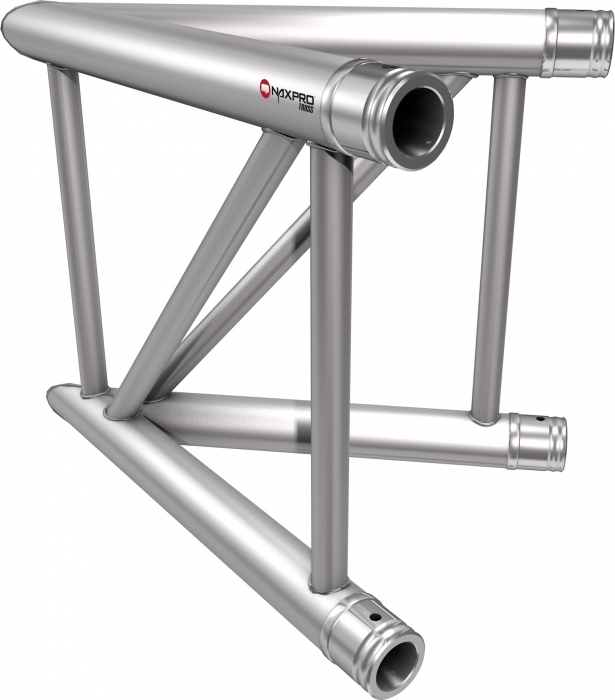

Angle 60° à 2 chemins vertical
Longueur de la branche: 1000 mm
Poids: 6,6 kg
 |

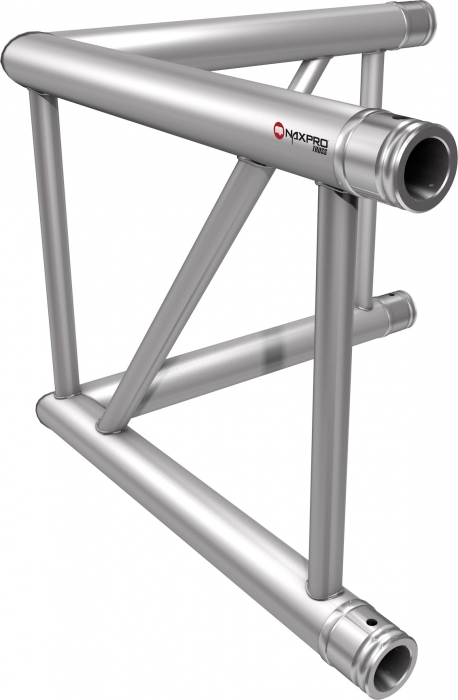

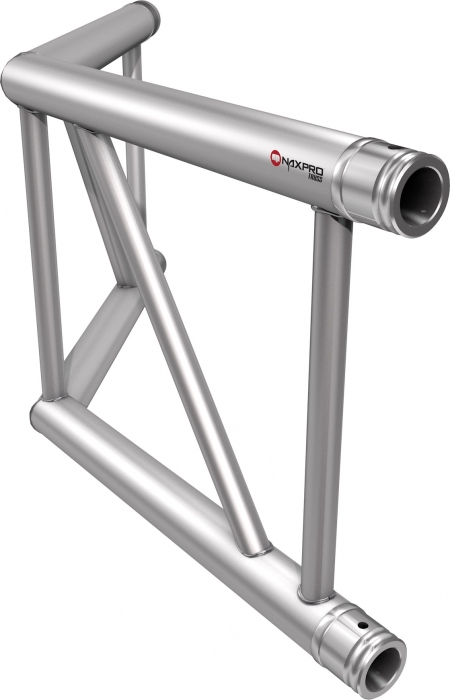

Angle 90° à 2 chemins vertical
Longueur de la branche: 500 mm
Poids: 4,4 kg
 |

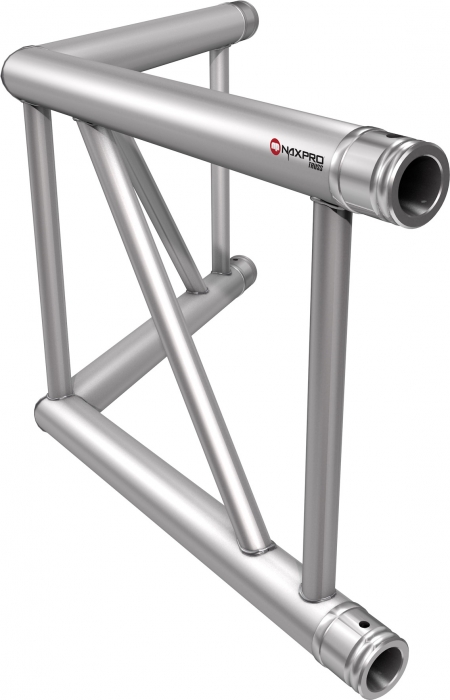

Angle 120° à 2 chemins vertical
Longueur de la branche: 500 mm
Poids: 4,4 kg
 |

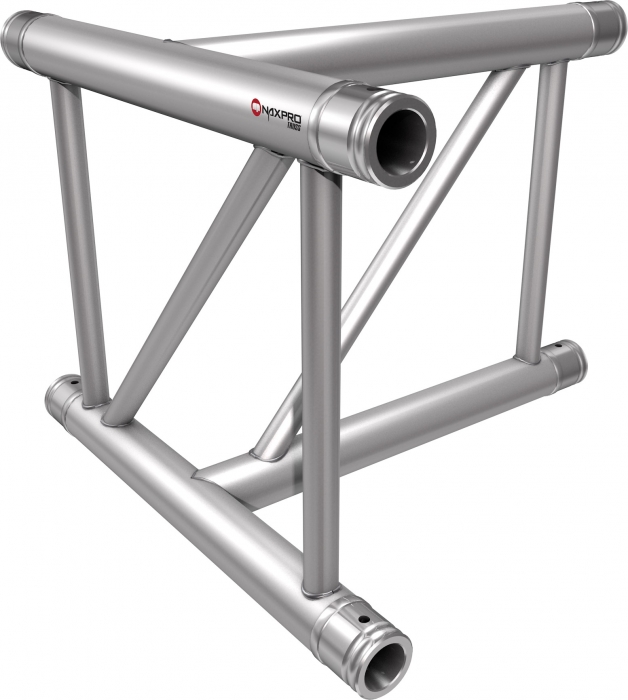

Angle 135° à 2 chemins vertical
Longueur de la branche: 500 mm
Poids: 4,4 kg
 |
Angle 90° à 3 chemins horizontal
Longueur de la branche: 500 mm
Poids: 6,1 kg
 |

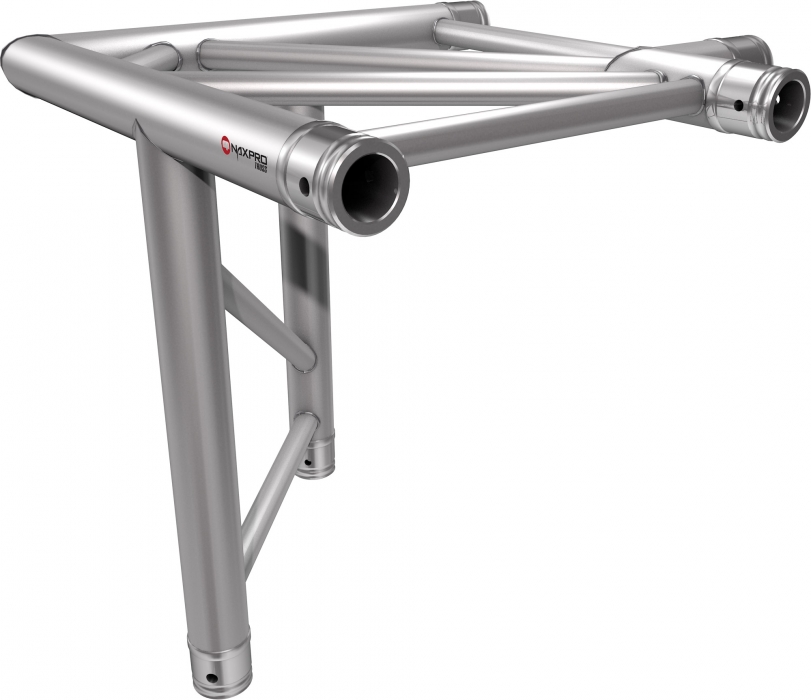

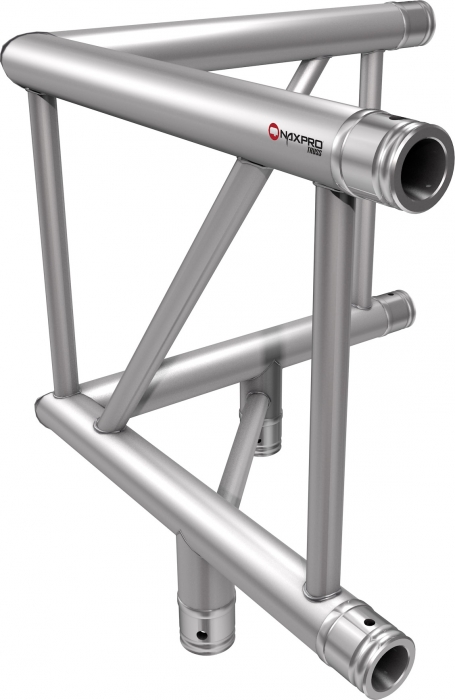

Angle 90° à 3 chemins vertical
Longueur de la branche: 500 mm
Poids: 6,4 kg
 |
Raccord en T 90° à 3 chemins horizontal
Longueur de la branche: 600/500 mm
Poids: 6,6 kg
 |

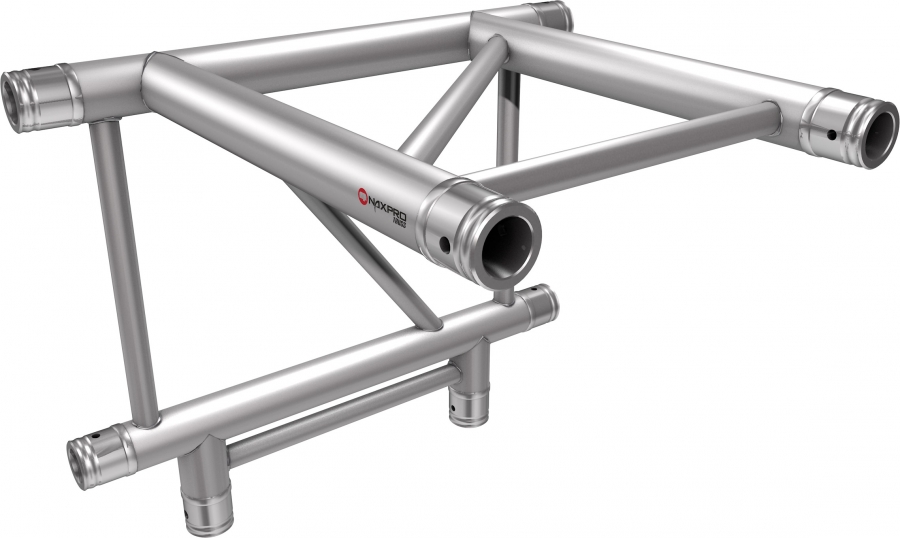

Raccord en T 90° à 3 chemins vertical
Longueur de la branche: 600/500 mm
Poids: 6,6 kg
 |

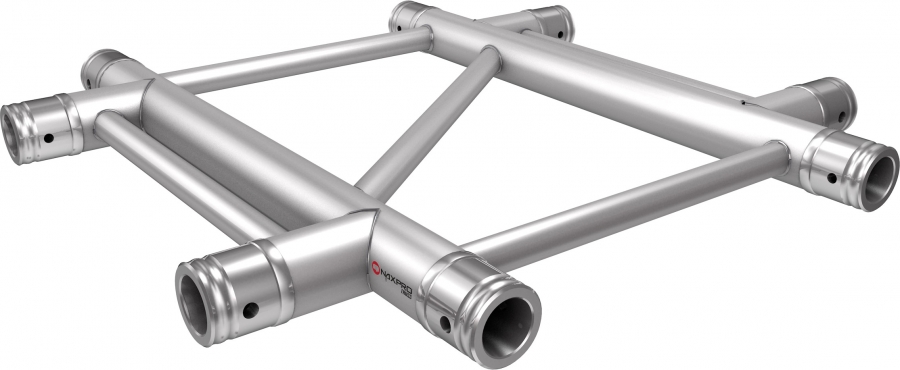

Croix 90° à 4 chemins horizontal
Longueur de la branche: 600 mm
Poids: 8,3 kg
 |

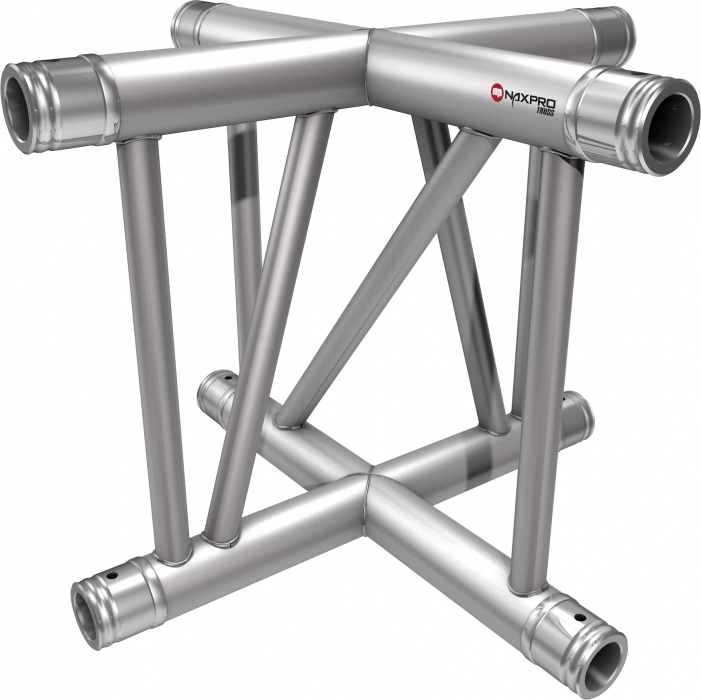

Croix 90° à 4 chemins vertical
Longueur de la branche: 600 mm
Poids: 6,6 kg
 |
Raccord en T 90° à 4 chemins horizontal
Longueur de la branche: 600/500/500 mm
Poids: 8,3 kg
 |

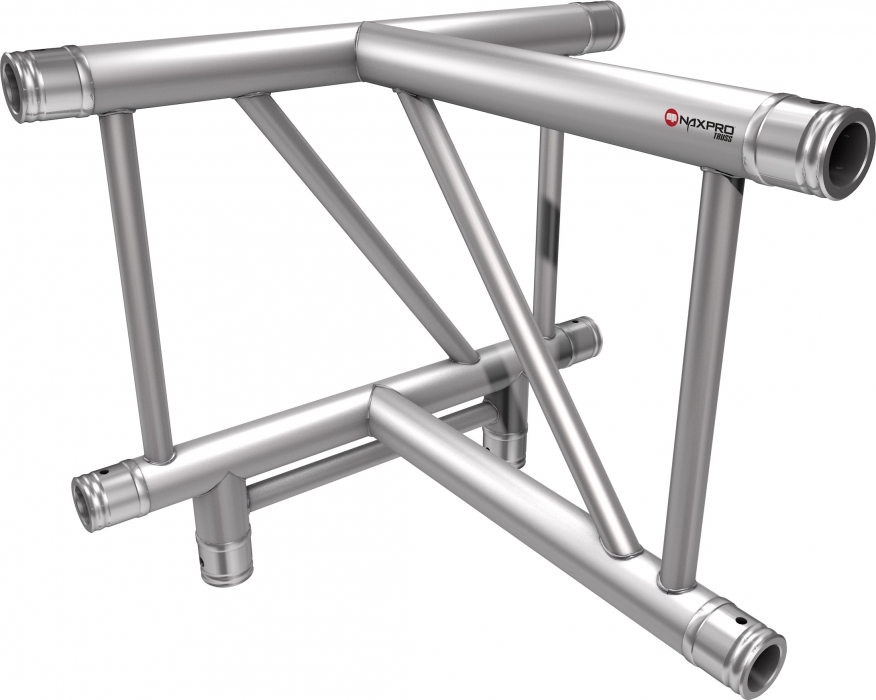

Raccord en T 90° à 4 chemins vertical
Longueur de la branche: 600/500/500 mm
Poids: 6,6 kg
 |
 |
 |
Embase plate alu
Longueur de la branche: 420 mm
Poids: 2,2 kg

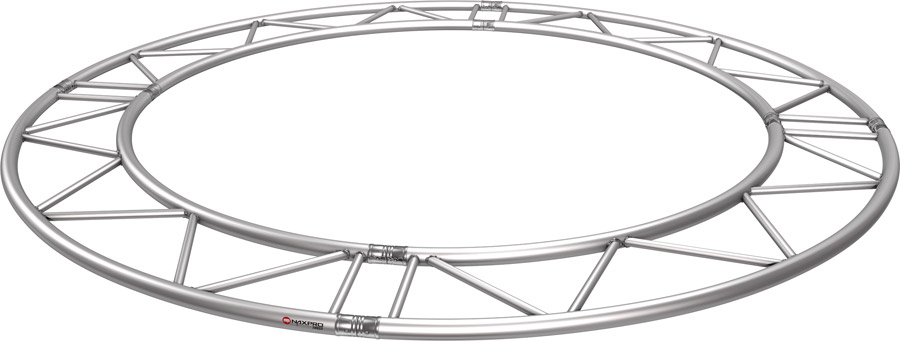

Cercles structure alu HD 42
|
| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| HD 42 Horizontal par mètre de circonférence | 3,70 | 302424001 | |
| HD 42 Horizontal (4 x 90°) | 200 | 23,24 | 302424020 |
| HD 42 Horizontal (4 x 90°) | 300 | 34,85 | 302424030 |
| HD 42 Horizontal (4 x 90°) | 400 | 46,47 | 302424040 |
| HD 42 Horizontal (8 x 45°) | 500 | 58,09 | 302424050 |
| HD 42 Horizontal (8 x 45°) | 600 | 69,71 | 302424060 |
| HD 42 Horizontal (8 x 45°) | 700 | 81,40 | 302424070 |
| HD 42 Horizontal (8 x 45°) | 800 | 92,94 | 302424080 |
| HD 42 Horizontal (12 x 30°) | 900 | 104,56 | 302424090 |
| HD 42 Horizontal (12 x 30°) | 1000 | 116,18 | 302424100 |
|

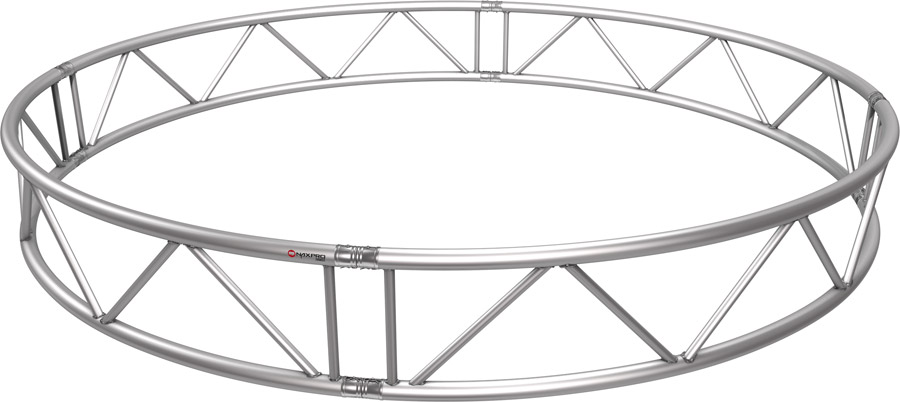

| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| HD 42 Vertical par mètre de circonférence | 3,70 | 302425001 | |
| HD 42 Vertical (4 x 90°) | 200 | 23,24 | 302425020 |
| HD 42 Vertical (4 x 90°) | 300 | 34,85 | 302425030 |
| HD 42 Vertical (4 x 90°) | 400 | 46,47 | 302425040 |
| HD 42 Vertical (8 x 45°) | 500 | 58,09 | 302425050 |
| HD 42 Vertical (8 x 45°) | 600 | 69,71 | 302425060 |
| HD 42 Vertical (8 x 45°) | 700 | 81,40 | 302425070 |
| HD 42 Vertical (8 x 45°) | 800 | 92,94 | 302425080 |
| HD 42 Vertical (12 x 30°) | 900 | 104,56 | 302425090 |
| HD 42 Vertical (12 x 30°) | 1000 | 116,18 | 302425100 |
