FD 22 Structure aluminium
Aperçu du produit
FD 22 est un système de structure alu 2 points, qui malgré un diamètre pour le tube portant de seulement 35mm est utilisé à des fins professionnels dans les secteurs de la construction de foires et de magasins, ainsi que pour la réalisation d'événements. Bien que les dimensions soient de taille réduite il reste néanmoins suffisamment de marge pour intégrer l'éclairage et les éléments publicitaires.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 220 mm |
| Tube support: | 35 x 2 mm |
| Diagonales: | 10 x 2 mm |
| Alliage: | EN-AW 6060 T66 |
Tableau des charges admissibles FD 22
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 289,0 | 0,1 | 289,0 | 0,2 |
| 2,0 | 143,8 | 1,2 | 287,6 | 1,9 |
| 3,0 | 95,4 | 4,0 | 242,6 | 5,4 |
| 4,0 | 71,2 | 9,4 | 180,8 | 9,6 |
| 5,0 | 56,7 | 18,4 | 143,4 | 15,0 |
| 6,0 | 39,4 | 26,9 | 118,2 | 21,7 |
| 7,0 | 28,6 | 36,6 | 100,1 | 29,7 |
| 8,0 | 21,6 | 47,9 | 86,3 | 38,9 |
| 9,0 | 16,7 | 60,7 | 75,4 | 49,6 |
| 10,0 | 13,3 | 75,1 | 66,5 | 61,6 |
Spécifications de charge sont valables uniquement pour une application verticale!
Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des
forces s‘effectue dans le noeud. Le tube principal du haut doit être soutenu sur le coté au
moins tous les 120 cm.
Poutres, angles et composants FD 22
|

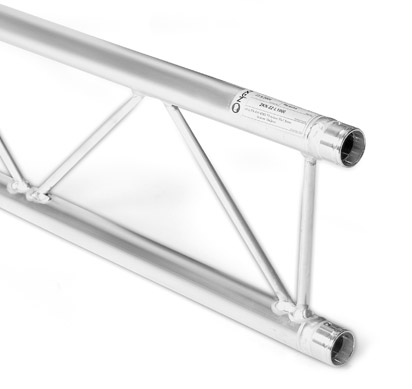

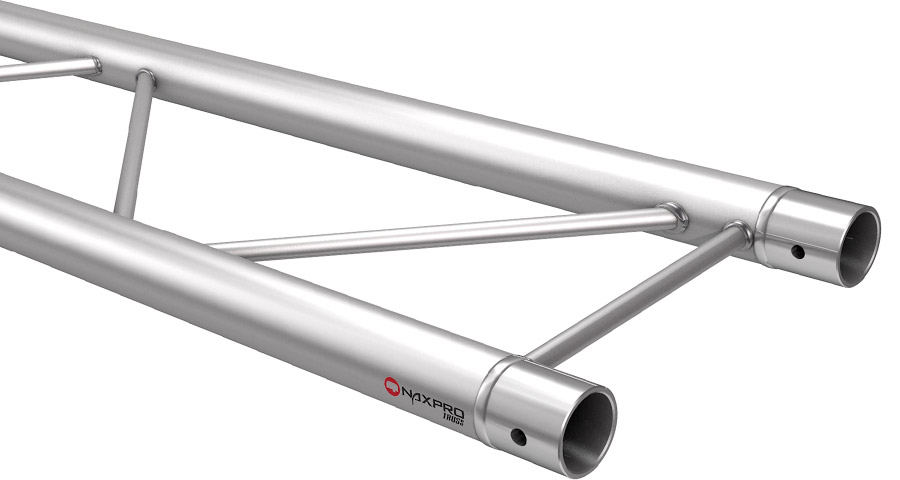

| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 25 | 0,70 | 300220250 | 175 | 2,70 | 300221750 |
| 50 | 1,00 | 300220500 | 200 | 3,00 | 300222000 |
| 75 | 1,30 | 300220750 | 250 | 3,70 | 300222500 |
| 100 | 1,60 | 300221000 | 300 | 4,30 | 300223000 |
| 125 | 2,00 | 300221250 | 350 | 4,80 | 300223500 |
| 150 | 2,40 | 300221500 | 400 | 5,60 | 300224000 |
 |

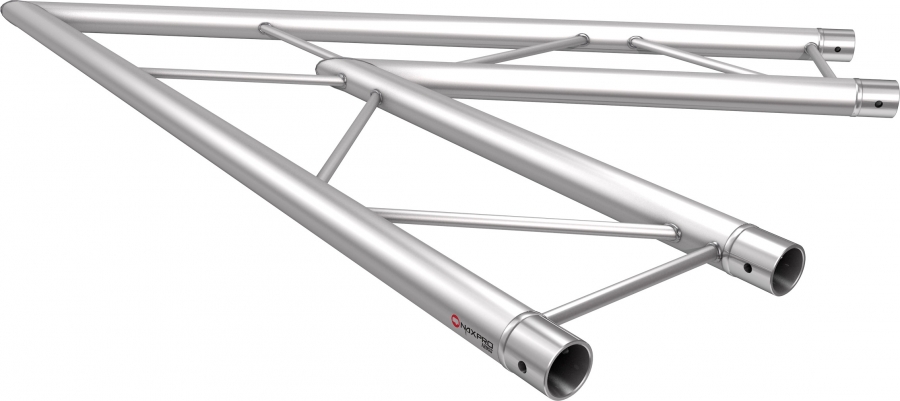

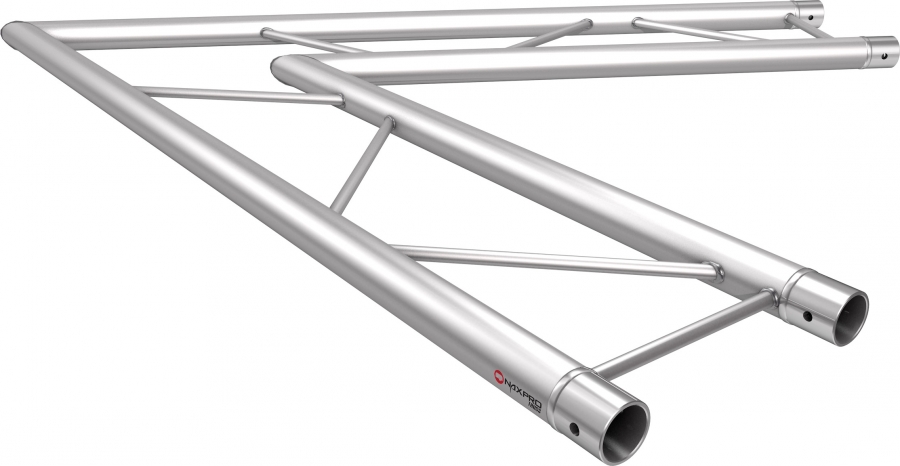

Angle 45° à 2 chemins horizontal
Longueur de la branche: 1000 mm
Poids: 2,0 kg
 |

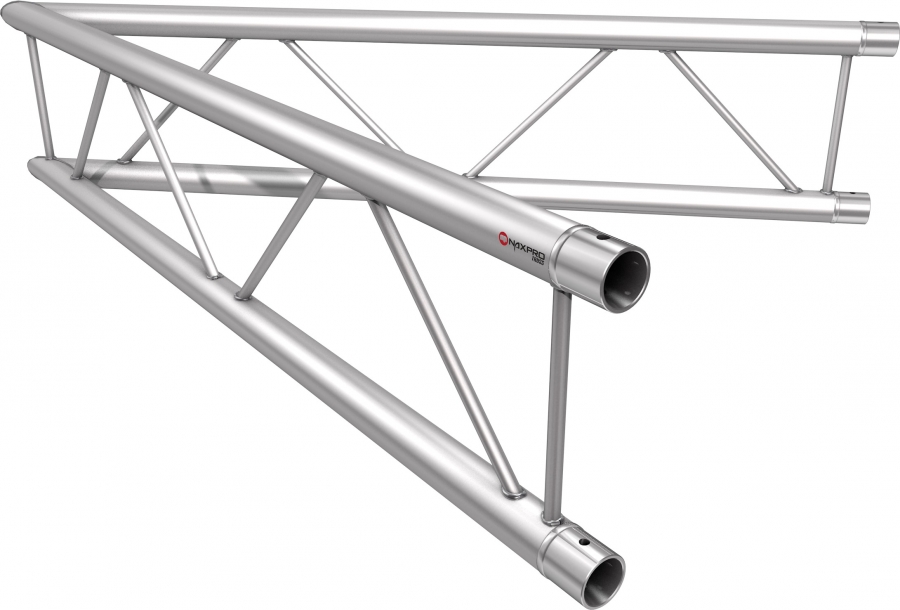

Angle 60° à 2 chemins horizontal
Longueur de la branche: 1000 mm
Poids: 1,8 kg
 |

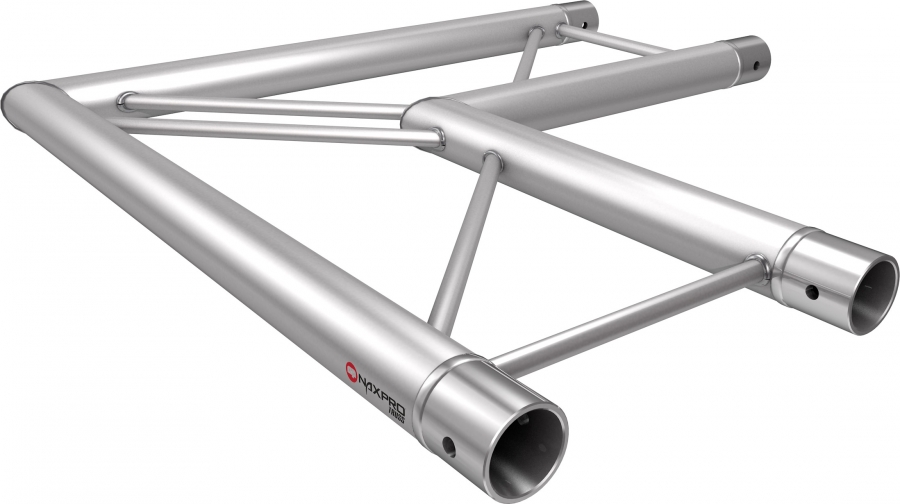

Angle 90° à 2 chemins horizontal
Longueur de la branche: 500 mm
Poids: 1,6 kg
 |

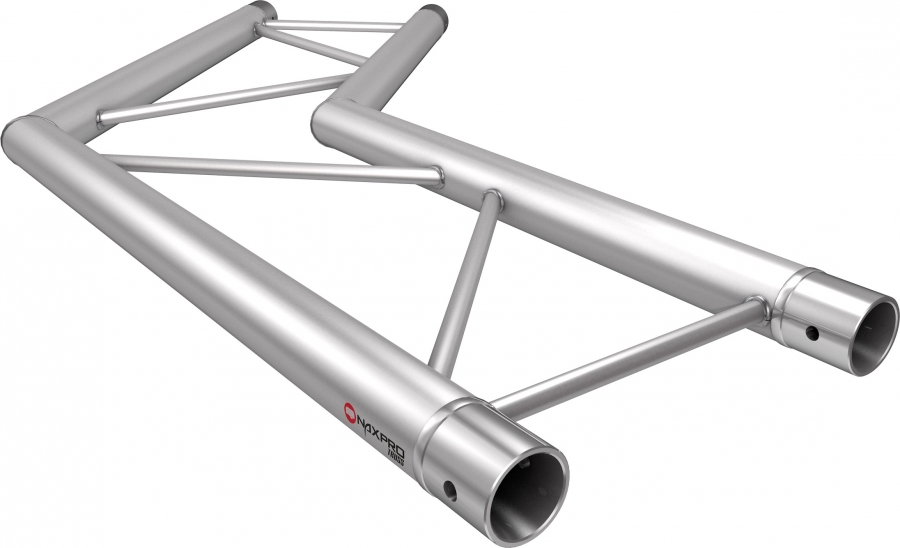

Angle 120° à 2 chemins horizontal
Longueur de la branche: 500 mm
Poids: 1,6 kg
 |

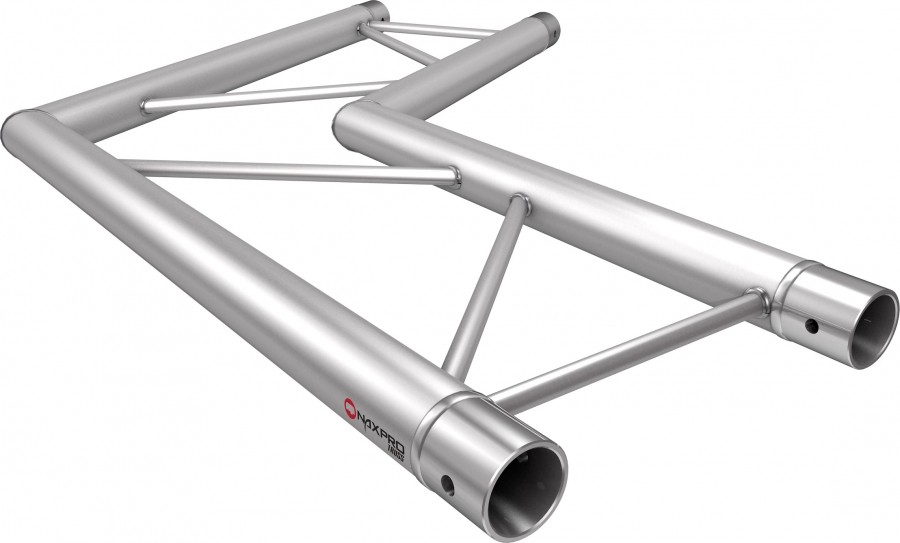

Angle 135° à 2 chemins horizontal
Longueur de la branche: 500 mm
Poids: 1,6 kg
 |

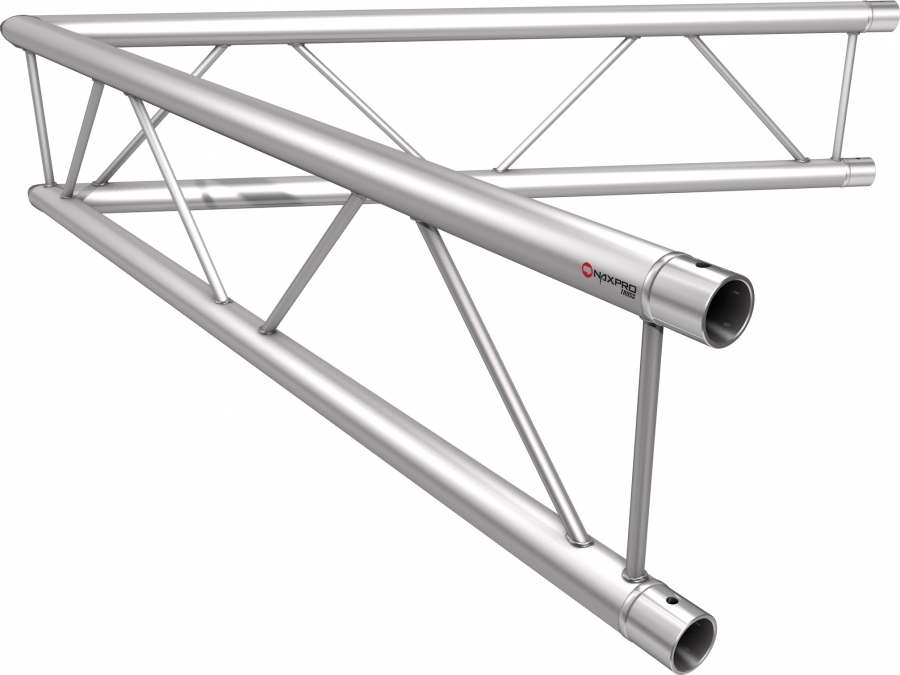

Angle 45° à 2 chemins vertical
Longueur de la branche: 1000 mm
Poids: 2,0 kg
 |

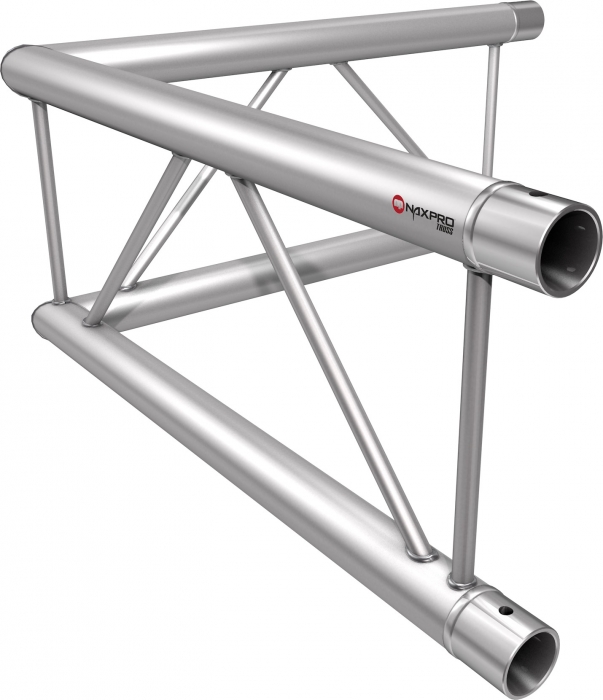

Angle 60° à 2 chemins vertical
Longueur de la branche: 1000 mm
Poids: 1,8 kg
 |

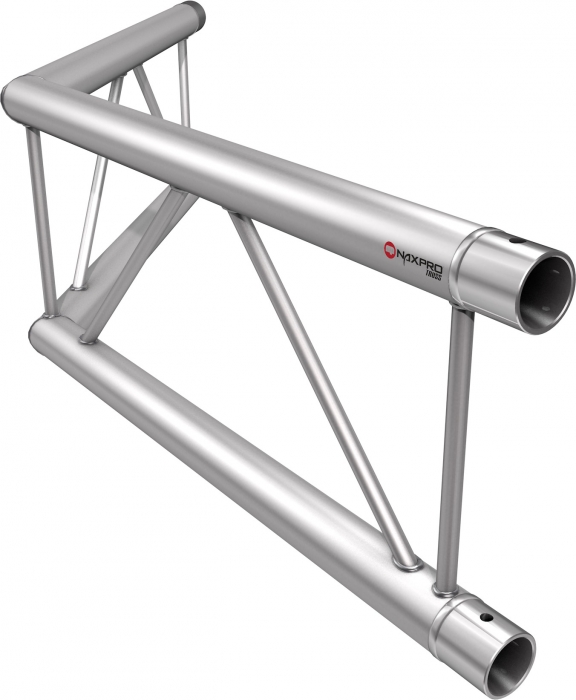

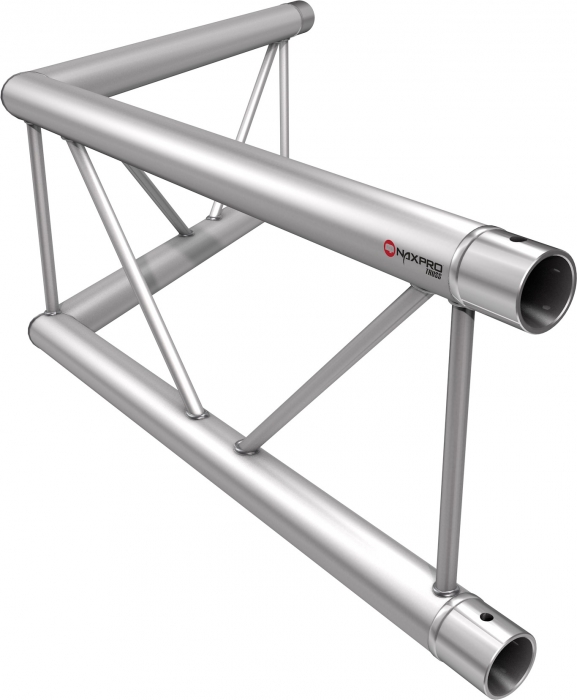

Angle 90° à 2 chemins vertical
Longueur de la branche: 500 mm
Poids: 1,6 kg
 |

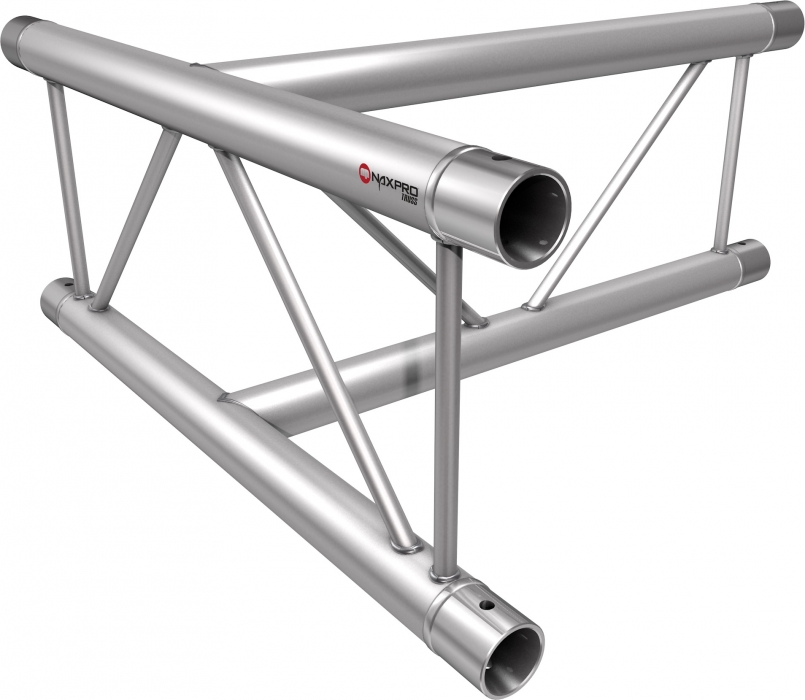

Angle 120° à 2 chemins vertical
Longueur de la branche: 500 mm
Poids: 1,6 kg
 |
Angle 135° à 2 chemins vertical
Longueur de la branche: 500 mm
Poids: 1,6 kg
 |

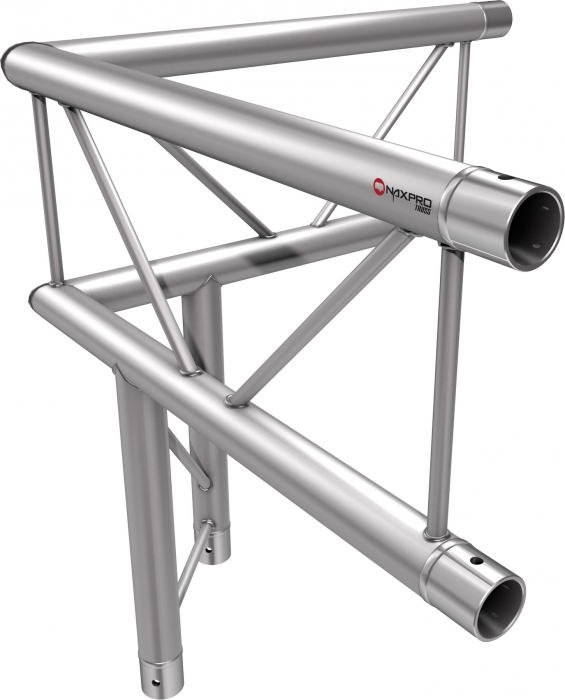

Angle 90° à 3 chemins horizontal
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |
Angle 90° à 3 chemins vertical
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |
Raccord en T 90° à 3 chemins horizontal
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |
Raccord en T 90° à 3 chemins vertical
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |

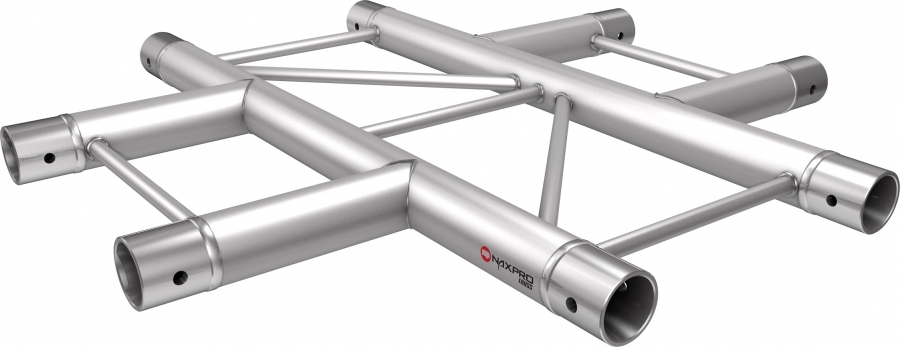

Croix 90° à 4 chemins horizontal
Longueur de la branche: 500 mm
Poids: 2,3 kg
 |

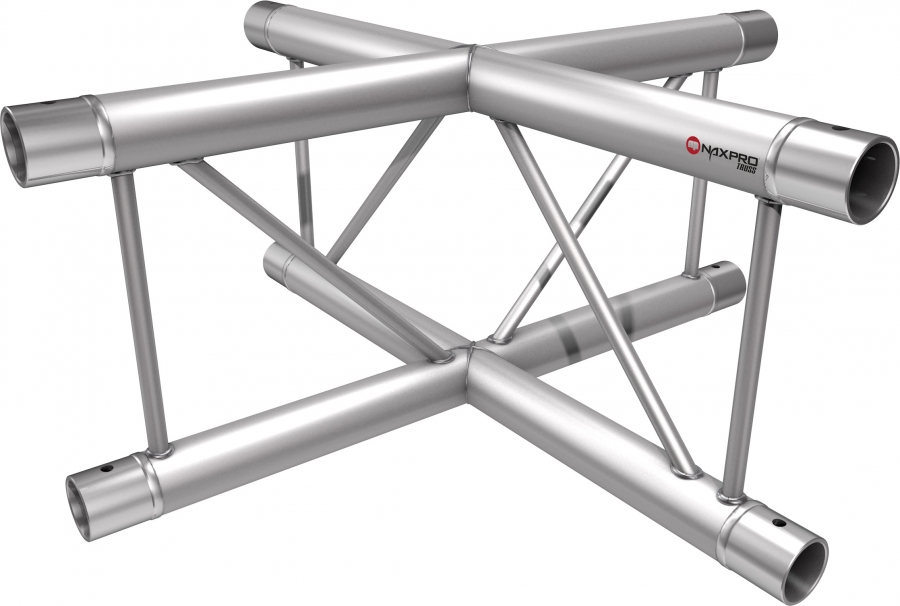

Croix 90° à 4 chemins vertical
Longueur de la branche: 500 mm
Poids: 2,3 kg
 |

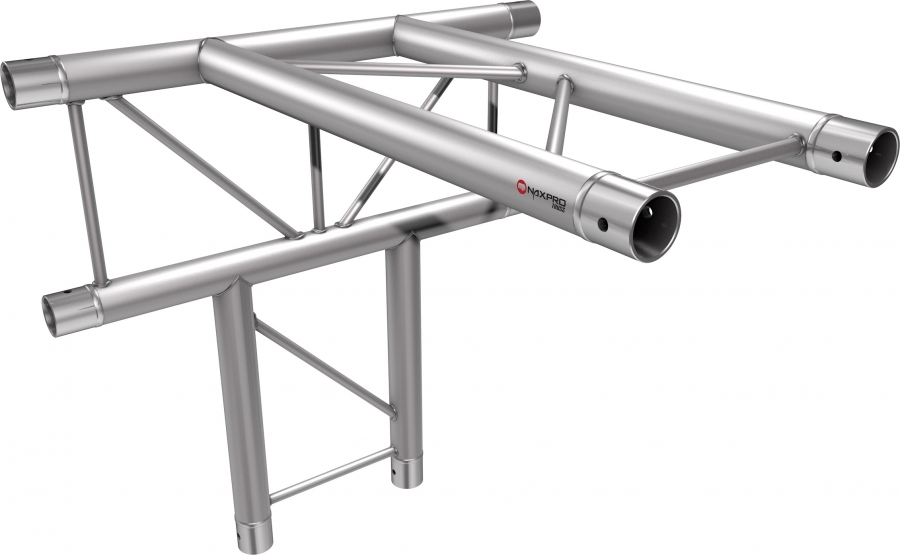

Raccord en T 90° à 4 chemins horizontal
Longueur de la branche: 500 mm
Poids: 2,3 kg
 |

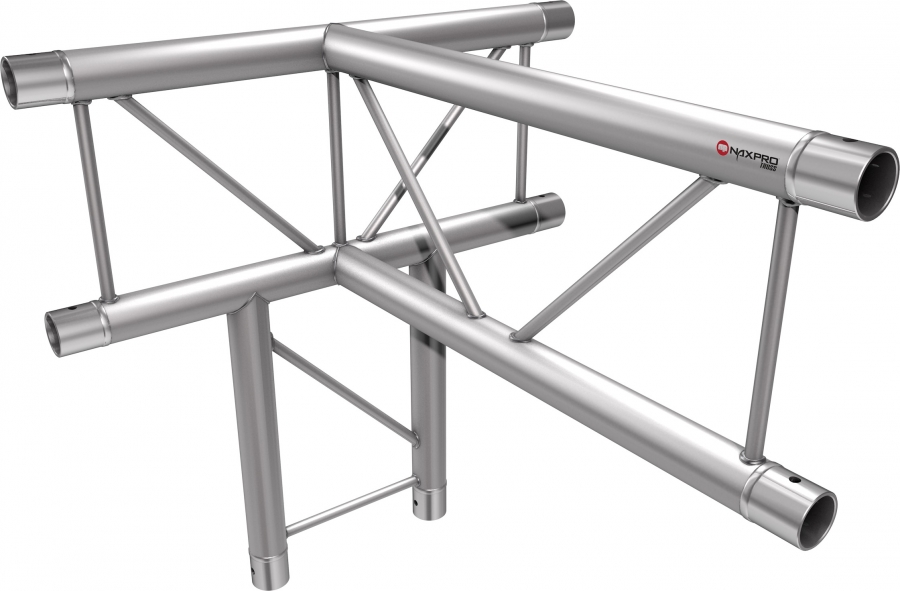

Raccord en T 90° à 4 chemins 90° vertical
Longueur de la branche: 500 mm
Poids: 2,3 kg
 |

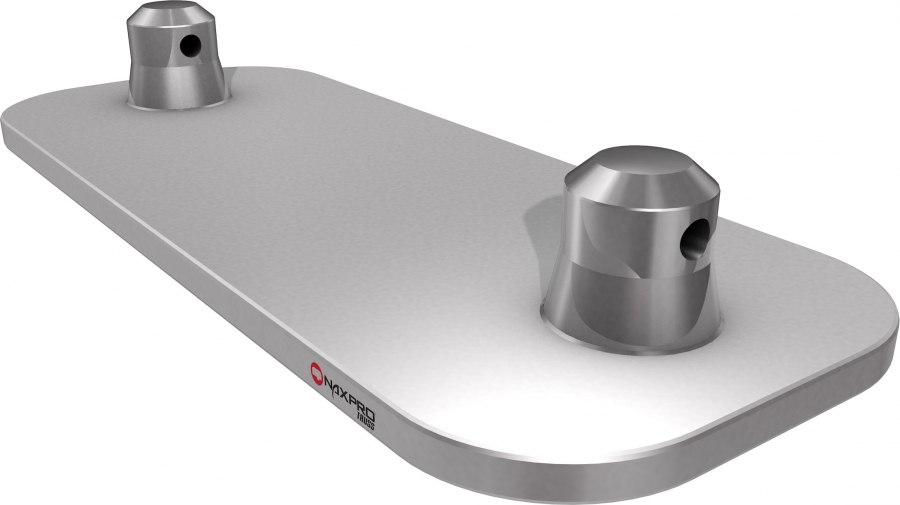

Dimensions: 100 x 250 x 5 mm
Poids: 0,8 kg
 |
 |

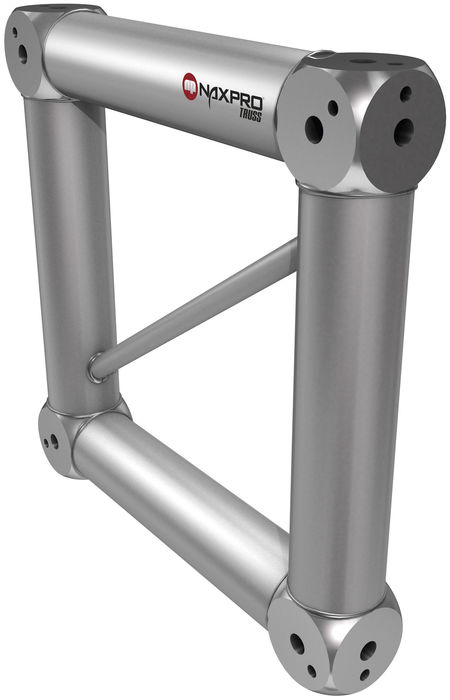

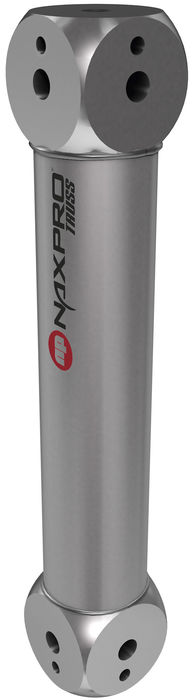

FD 22 Boxcorner avec 4 connecteurs M8

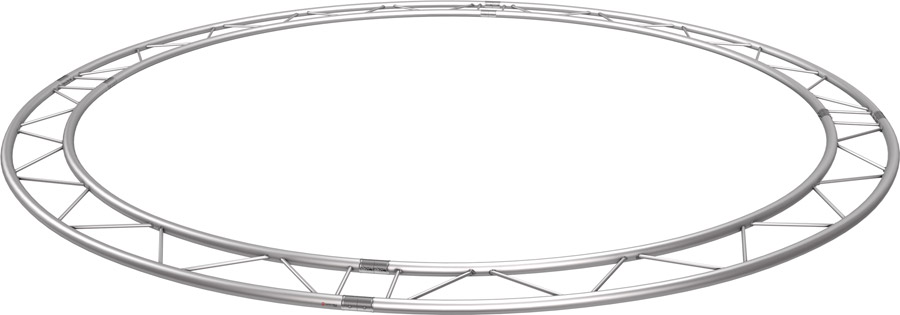

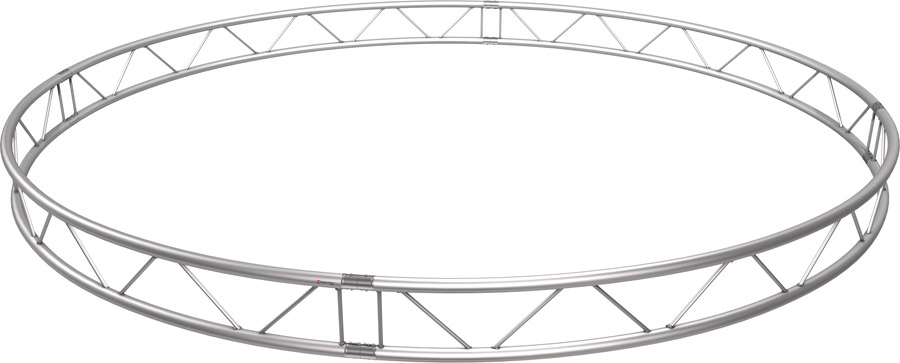

Cercles structure alu FD 22
|
| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| FD 22 Horizontal par mètre de circonférence | 1,50 | 301224001 | |
| FD 22 Horizontal (4 x 90°) | 200 | 9,42 | 301224020 |
| FD 22 Horizontal (4 x 90°) | 300 | 14,13 | 301224030 |
| FD 22 Horizontal (4 x 90°) | 400 | 18,84 | 301224040 |
| FD 22 Horizontal (8 x 45°) | 500 | 23,55 | 301224050 |
| FD 22 Horizontal (8 x 45°) | 600 | 28,26 | 301224060 |
| FD 22 Horizontal (8 x 45°) | 700 | 33,00 | 301224070 |
| FD 22 Horizontal (8 x 45°) | 800 | 37,68 | 301224080 |
| FD 22 Horizontal (12 x 30°) | 900 | 42,39 | 301224090 |
| FD 22 Horizontal (12 x 30°) | 1000 | 47,10 | 301224100 |
|
| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| FD 22 Vertical par mètre de circonférence | 1,50 | 301225001 | |
| FD 22 Vertical (4 x 90°) | 200 | 9,42 | 301225020 |
| FD 22 Vertical (4 x 90°) | 300 | 14,13 | 301225030 |
| FD 22 Vertical (4 x 90°) | 400 | 18,84 | 301225040 |
| FD 22 Vertical (8 x 45°) | 500 | 23,55 | 301225050 |
| FD 22 Vertical (8 x 45°) | 600 | 28,26 | 301225060 |
| FD 22 Vertical (8 x 45°) | 700 | 33,00 | 301225070 |
| FD 22 Vertical (8 x 45°) | 800 | 37,68 | 301225080 |
| FD 22 Vertical (12 x 30°) | 900 | 42,39 | 301225090 |
| FD 22 Vertical (12 x 30°) | 1000 | 47,10 | 301225100 |
