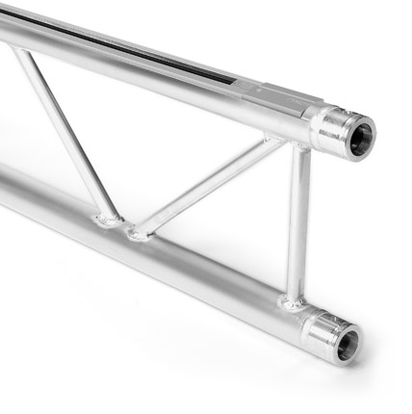

ED 32 avec gaine de barres
Aperçu du produit
Les structures en aluminium ED32 sont basées sur la série FD32 mais équipées par rapport au modèle standard avec une gaine de barres supplémentaire, qui permet un raccord propre et flexible de différentes technologies dans le domaine de l‘éclairage et de la réalisation d‘événements.
Les structures en aluminium à gaine de barres offrent des avantages évidents pour le montage de structures en aluminium: il n‘est pas nécessaire d‘installer de câbles supplémentaires, le montage et démontage est plus rapide, et l‘enchevêtrement inesthétique de câbles est évité. Parce que tous les périphériques installés peuvent être positionnés de manière fl exible, les structures en aluminium conviennent parfaitement partout où des spots lumineux doivent être repositionnés régulièrement, par exemple dans les magasins de meubles, les concessionnaires automobiles et grandes surfaces de bricolage.
Sécurité contrôlée
Dimensions
Spécifications
| Largeur: | 290 mm |
| Tube support: | 50 x 2 mm |
| Diagonales: | 20 x 2 mm |
| Alliage: | EN-AW 6082 T6 |
| Gaine de barres: | EN-AW 6060 T66 |
Tableau des charges admissibles ED 32
| Profil en alu avec collier | Profil en alu avec gaine de barres adaptateur |
|||||
| Portée | Charge répartie uniformément |
Flexion | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg/m | mm | kg | mm |
| 1,0 | 571,5 | 0,1 | 30,0 | 0,0 | 331,0* | 0,1 |
| 2,0 | 285,2 | 0,9 | 30,0 | 0,1 | 286,0* | 0,7 |
| 3,0 | 183,1 | 3,0 | 30,0 | 0,5 | 245,0* | 2,2 |
| 4,0 | 133,8 | 7,0 | 30,0 | 1,7 | 214,0* | 4,5 |
| 5,0 | 99,9 | 12,9 | 30,0 | 4,1 | 187,0* | 7,9 |
| 6,0 | 68,7 | 18,6 | 30,0 | 8,5 | 167,0* | 12,3 |
| 7,0 | 49,9 | 25,3 | 30,0 | 15,7 | 148,0* | 17,6 |
| 8,0 | 37,6 | 33,1 | 30,0 | 26,8 | 134,0* | 24,2 |
| 9,0 | 29,3 | 42,0 | 29,3 | 42,0 | 120,0* | 31,5 |
| 10,0 | 23,3 | 52,0 | 23,3 | 52,0 | 109,0* | 40,3 |
| 11,0 | 18,8 | 63,0 | 18,8 | 63,0 | 98,0* | 49,7 |
| 12,0 | 15,5 | 75,1 | 15,5 | 75,1 | 90,0* | 60,7 |
| 13,0 | 12,8 | 88,4 | 12,8 | 88,4 | 82,0* | 72,5 |
| 14,0 | 10,7 | 102,8 | 10,7 | 102,8 | 74,0* | 85,5 |
| 15,0 | 9,1 | 118,3 | 9,1 | 118,3 | 68,0 | 99,9 |
| 16,0 | 7,7 | 135,0 | 7,7 | 135,0 | 61,5 | 114,8 |
Spécifications de charge sont valables uniquement pour une application verticale!
*limitée par l‘interaction avec décalage / Le décalage au connecteur est normatif. Charges uniformément réparties
élevées sont idéalisée à comprendre. La transmission des forces s‘effectue dans le noeud. Le tube principal du
haut doit être soutenu sur le coté au moins tous les 112,10 cm. Les valeurs de charge sont calculées à partir de
boulons 10.9.

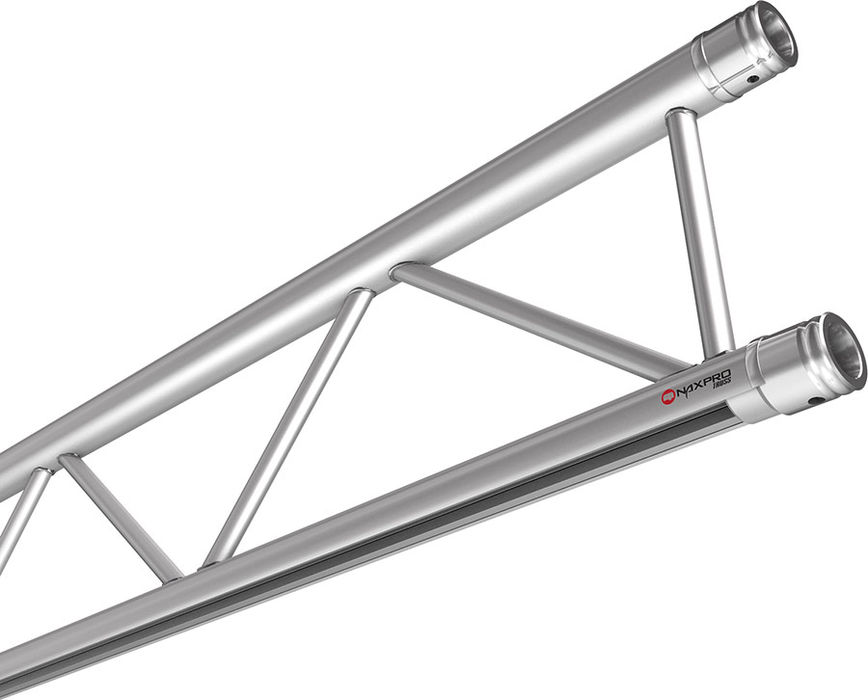

Poutres, angles et composants ED 32
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 1,85 | 311320500 | 300 | 11,10 | 311323000 |
| 100 | 3,70 | 311321000 | 350 | 13,00 | 311323500 |
| 150 | 5,60 | 311321500 | 400 | 14,80 | 311324000 |
| 200 | 7,40 | 311322000 | 450 | 16,70 | 311324500 |
| 250 | 9,30 | 311322500 | 500 | 18,50 | 311325000 |
 |
Angle 90° à 2 chemins vertical
Longueur de la branche: 500 mm
 |

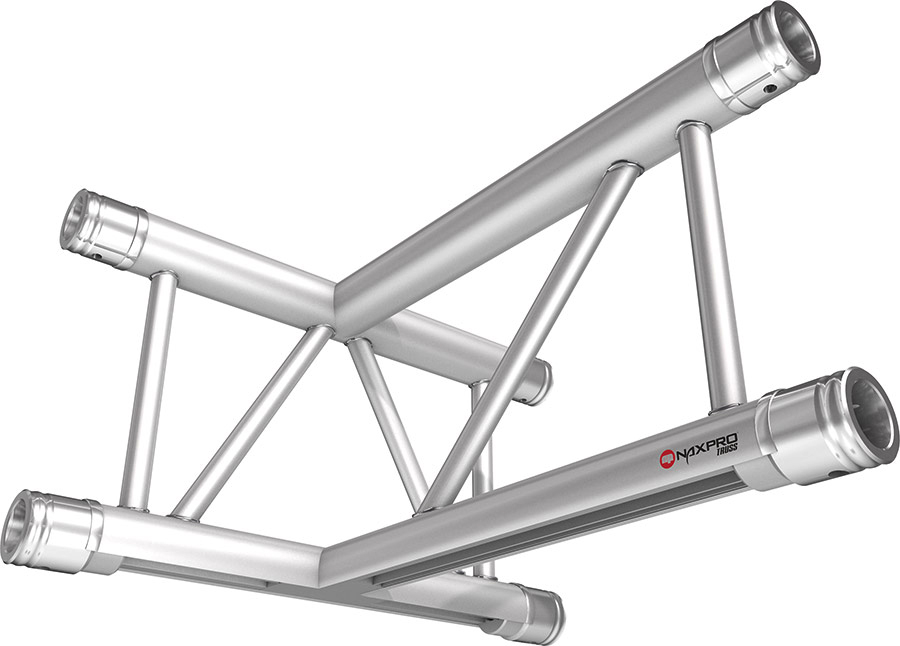

Raccord en T 90° à 3 chemins vertical
Longueur de la branche: 500 mm
 |

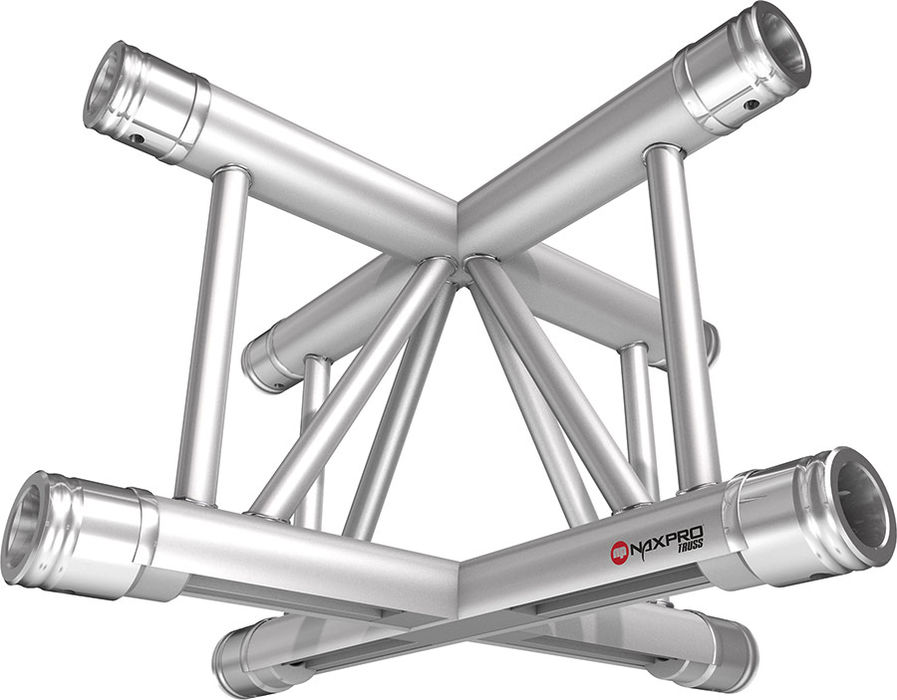

Croix 90° à 4 chemins vertical
Longueur de la branche: 500 mm
Cercles structure alu ED 32
