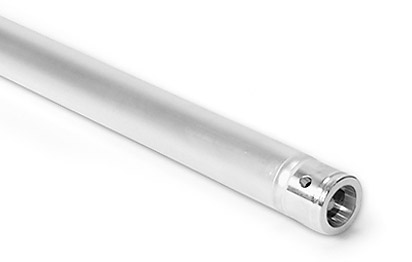

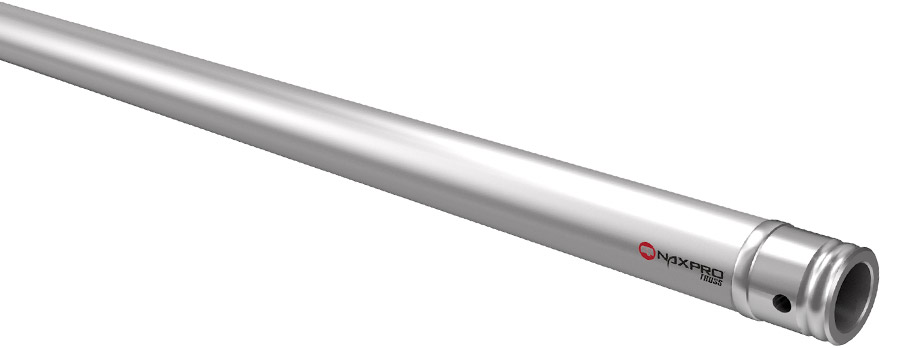

HD 31 Structure aluminium
Aperçu du produit
Le système de structure Naxpro-Truss HD 31 en modèle 1 point „Heavy Duty“ convainc par sa force, sa légèreté, sa petite taille et sa flexibilité. Les structures HD 31 peuvent être combinées avec tous les composants des systèmes de structure Naxpro FD 31 - HD 34 et FD 42 - HD 44 en tenant compte de tableau de charges respectif. Ils sont donc particulièrement adaptées pour la construction décorative de supports pour écrans, d’objects géométriques tels que des cubes ou des parallélépipèdes rectangles, de panneaux publicitaires et de Rigging.
Grace à la grande flexibilité de la structure, la diversité des applications est sans limites. Le Système est fixé par adhérence à l’aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures le seul outil nécessaire est un simple marteau Riggatec en aluminium. Des constructions spéciales et des revêtements en poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Tube support: | 50 x 2 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles HD 31
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 323,4 | 4,8 | 161,7 | 3,9 |
| 1,5 | 143,0 | 10,9 | 107,2 | 8,7 |
| 2,0 | 79,8 | 19,3 | 79,8 | 15,5 |
| 2,5 | 50,6 | 30,3 | 63,2 | 24,4 |
| 3,0 | 34,7 | 43,6 | 52,1 | 35,3 |
| 3,5 | 25,1 | 59,5 | 44,0 | 48,3 |
| 4,0 | 18,9 | 77,8 | 37,8 | 63,4 |
| 4,5 | 14,7 | 98,7 | 33,0 | 80,8 |
| 5,0 | 11,6 | 122,1 | 29,0 | 100,5 |
| 5,5 | 9,4 | 148,1 | 25,7 | 122,6 |
| 6,0 | 7,6 | 176,7 | 22,9 | 147,2 |
Les valeurs de charge sont calculées à partir de boulons 10.9.
Poutres, angles et composants HD 31
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 21 | 0,50 | 304310210 | 200 | 2,64 | 304312000 |
| 25 | 0,54 | 304310250 | 225 | 2,94 | 304312250 |
| 50 | 0,84 | 304310500 | 250 | 3,54 | 304312500 |
| 75 | 1,14 | 304310750 | 300 | 3,84 | 304313000 |
| 100 | 1,44 | 304311000 | 350 | 4,44 | 304313500 |
| 125 | 1,74 | 304311250 | 400 | 5,04 | 304314000 |
| 150 | 2,04 | 304311500 | 450 | 5,64 | 304314500 |
| 175 | 2,34 | 304311750 | 500 | 6,24 | 304315000 |
Cercles structure alu HD 31
