FD 31 Structure aluminium
Aperçu du produit

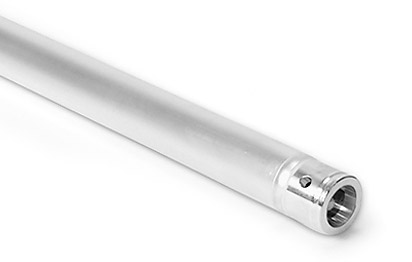

FD 31 est un système de structure alu 1 point, dont les points forts sont la légèreté, la petite taille et la flexibilité. Les structures alu FD 31 peuvent être combinées avec toutes les pièces des structures alu Naxpro-Truss FD 32, FD 33 et FD 34 et sont donc particulièrement adaptées pour la construction décorative de supports pour écrans, d'objets géométriques tels que des cubes ou des parallélépipèdes rectangles, des panneaux publicitaires et des balustrades. Grâce à la grande flexibilité de la structure aluminium la seule limite est votre imagination.
Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.
Sécurité contrôlée
Dimensions
Spécifications
| Tube support: | 50 x 2 mm |
| Alliage: | EN-AW 6082 T6 |
Tableau des charges admissibles FD 31
| Portée | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm |
| 1,0 | 227,3 | 4,8 | 113,6 | 3,8 |
| 1,5 | 100,5 | 10,8 | 75,4 | 8,6 |
| 2,0 | 56,1 | 19,2 | 56,1 | 15,4 |
| 2,5 | 35,6 | 30,0 | 44,5 | 24,2 |
| 3,0 | 24,4 | 43,2 | 36,7 | 34,9 |
| 3,5 | 17,7 | 59,0 | 31,0 | 47,8 |
| 4,0 | 13,3 | 77,1 | 26,7 | 62,8 |
Les valeurs de charge sont calculées à partir de boulons 10.9.

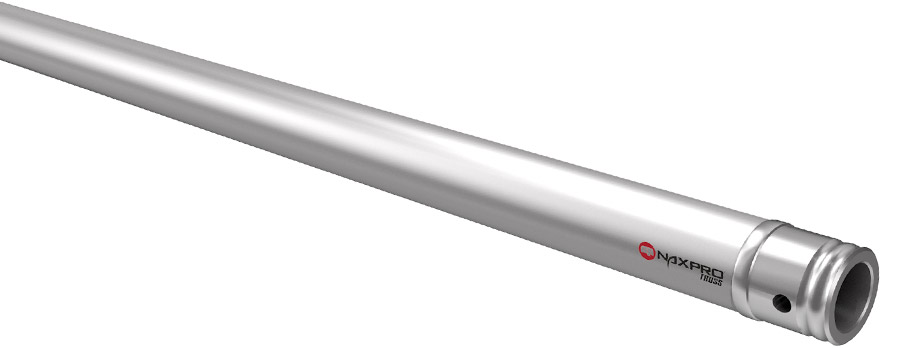

Poutres, angles et composants FD 31
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 25 | 0,70 | 300310250 | 175 | 2,00 | 300311750 |
| 50 | 1,00 | 300310500 | 200 | 2,10 | 300312000 |
| 75 | 1,10 | 300310750 | 250 | 2,50 | 300312250 |
| 100 | 1,40 | 300311000 | 300 | 2,90 | 300313000 |
| 125 | 1,50 | 300311250 | 350 | 3,40 | 300313500 |
| 150 | 1,80 | 300311500 | 400 | 3,70 | 300314000 |
 |

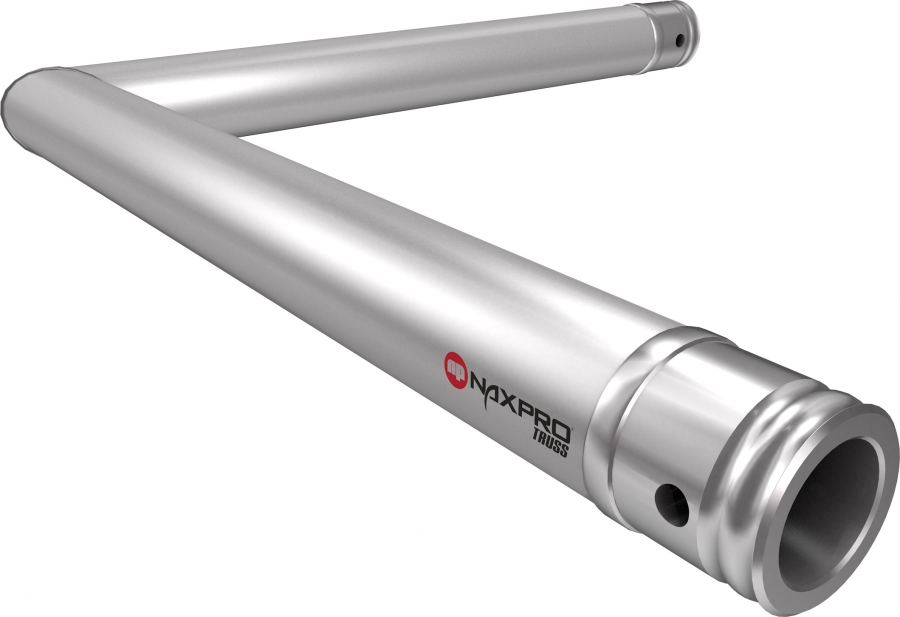

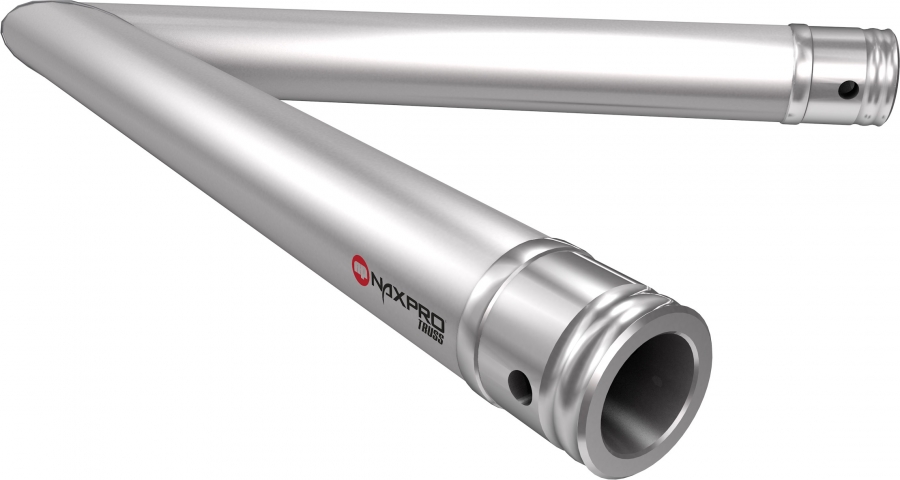

Angle 45° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |

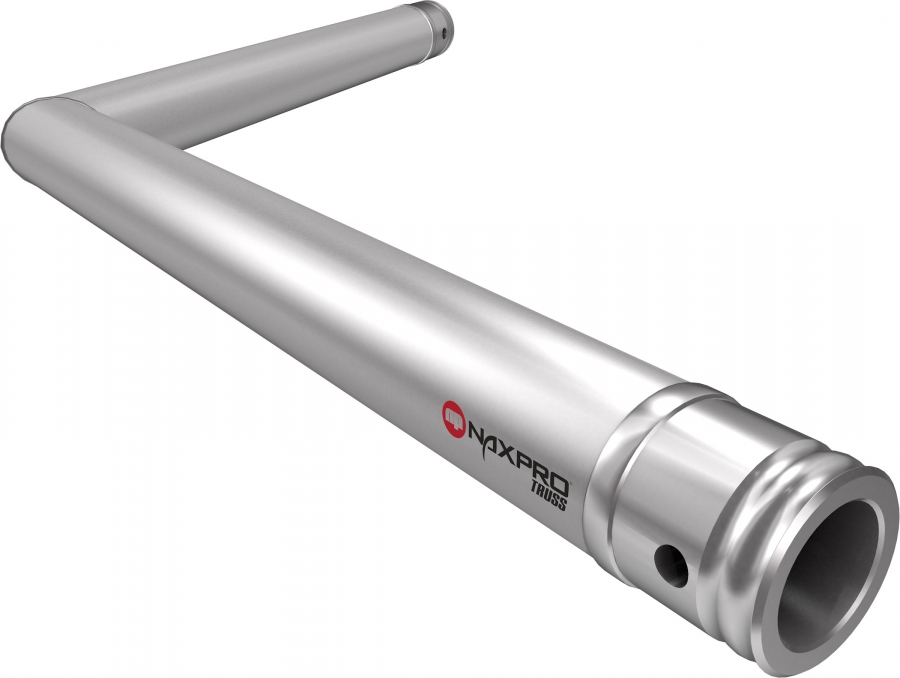

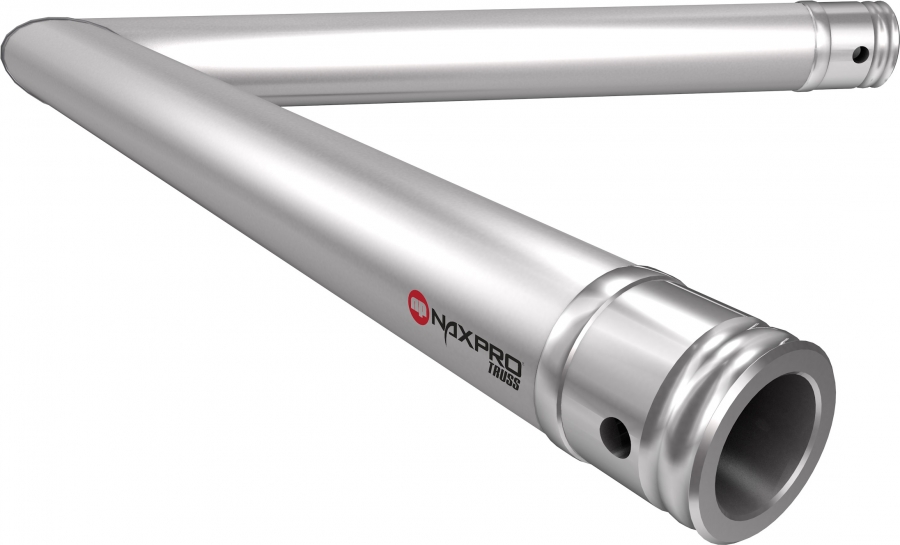

Angle 60° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |

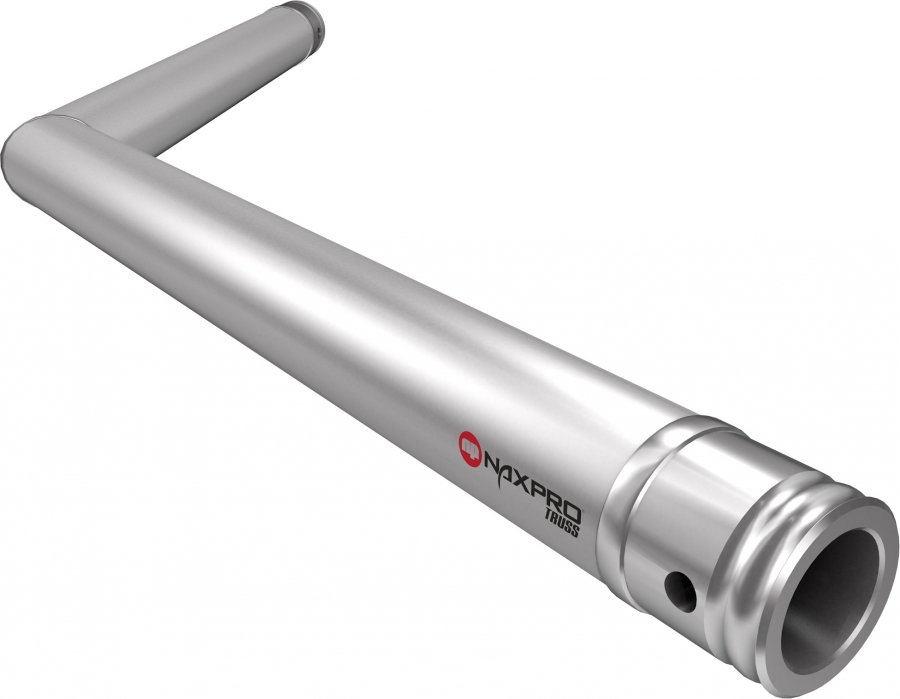

Angle 90° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |
Angle 120° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |
Angle 135° à 2 chemins
Longueur de la branche: 500 mm
Poids: 2,0 kg
 |

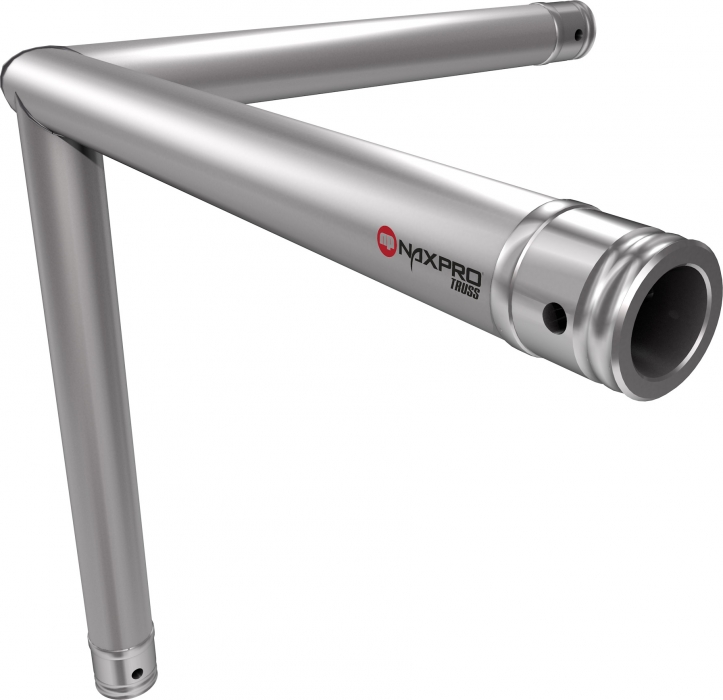

Angle 90° à 3 chemins
Longueur de la branche: 500 mm
Poids: 2,5 kg
 |

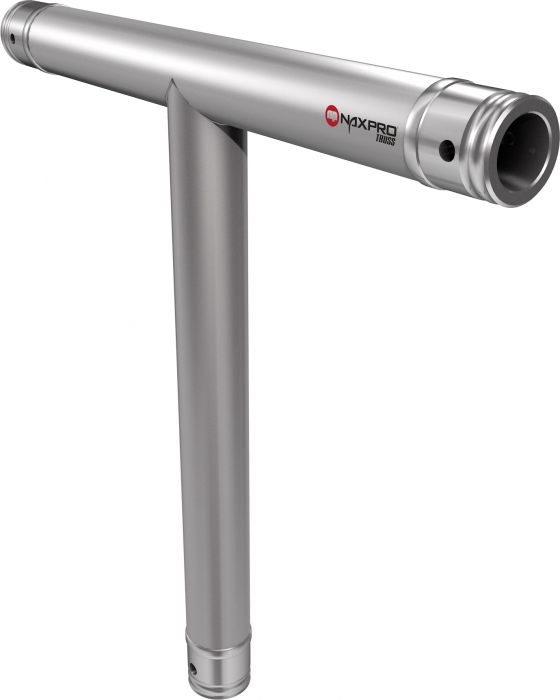

Raccord en T 90° à 3 chemins
Longueur de la branche: 500 mm
Poids: 2,5 kg
 |

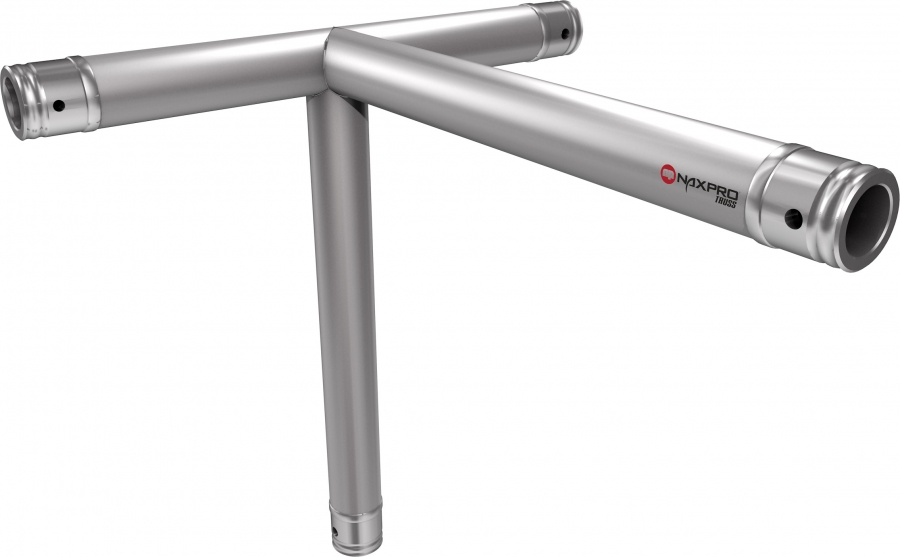

Raccord en T 90° à 4 chemins
Longueur de la branche: 500 mm
Poids: 3,0 kg
 |

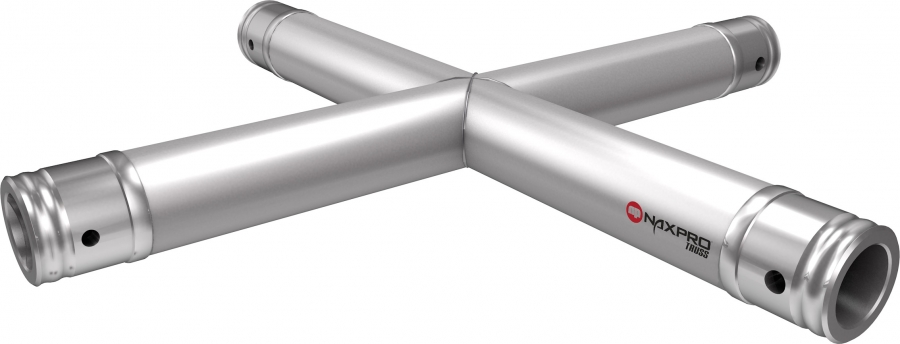

Croix 90° à 4 chemins
Longueur de la branche: 500 mm
Poids: 3,0 kg
 |
Dimensions: 100 x 5 mm

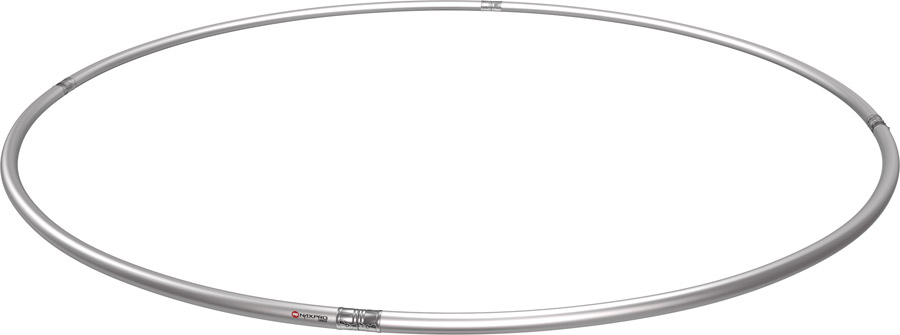

Cercles structure alu FD 31
|
| Description | Longueur | Poids | Nr. d'art. |
| cm | kg | ||
| FD 31 par mètre de circonférence | 1,10 | 301310001 | |
| FD 31 (4 x 90°) | 200 | 6,91 | 301310020 |
| FD 31 (4 x 90°) | 300 | 10,36 | 301310030 |
| FD 31 (4 x 90°) | 400 | 13,82 | 301310040 |
| FD 31 (8 x 45°) | 500 | 17,27 | 301310050 |
| FD 31 (8 x 45°) | 600 | 20,27 | 301310060 |
| FD 31 (8 x 45°) | 700 | 24,20 | 301310070 |
| FD 31 (8 x 45°) | 800 | 27,63 | 301310080 |
| FD 31 (12 x 30°) | 900 | 31,09 | 301310090 |
| FD 31 (12 x 30°) | 1000 | 34,54 | 301310100 |
