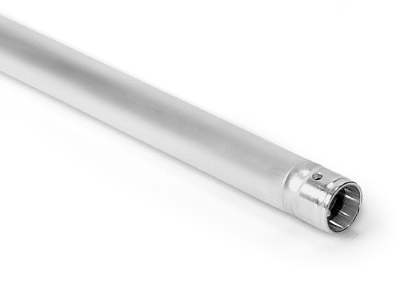

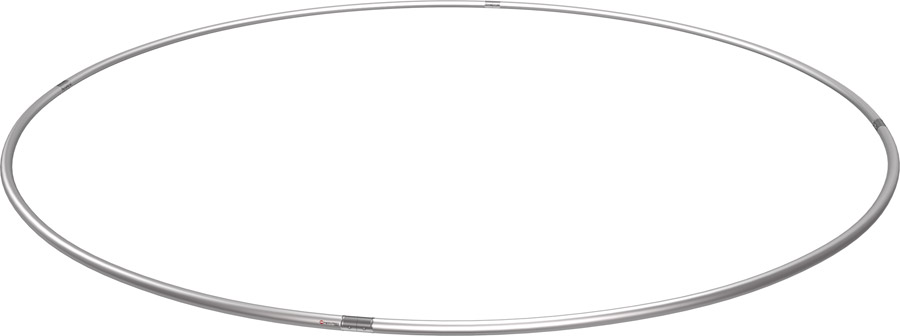

FD 21 Structure aluminium

Aperçu du produit

FD 21 est un système de structure alu 1 point, dont les points forts sont la légèreté, la petite taille et la flexibilité. Les structures alu FD 21 peuvent être combinées avec toutes les pièces des structures alu Naxpro-Truss FD 22, FD 23 et FD 24 et sont donc particulièrement adaptées pour la construction décorative de supports pour écrans, d'objets géométriques tels que des cubes ou des parallélépipèdes rectangles, des panneaux publicitaires et des balustrades. Grâce à la grande flexibilité de la structure aluminium la seule limite est votre imagination.

Le système est fixé par adhérence à l'aide de connections coniques. Les éléments de connection sont joints à la livraison. Pour connecter les structures alu le seul outil nécessaire est un simple marteau en aluminium. Des constructions spéciales et des laquages par poudre sont réalisables dans de brefs délais.

Télécharger la
fiche technique

Sécurité contrôlée

Dimensions

Spécifications

Statique testée

Tube support:	35 x 2 mm
Alliage:	EN-AW 6060 T66

Tableau des charges admissibles FD 21

Portée	Charge répartie uniformément	Flexion	Charge simple centrée	Flexion
m	kg/m	mm	kg	mm
1,0	63,2	4,1	31,6	3,3
1,5	27,7	9,3	20,8	7,5
2,0	15,3	16,5	15,3	13,4
2,5	9,6	25,9	12,0	21,1

*Charges uniformément réparties élevées sont idéalisée à comprendre. La transmission des
forces s‘effectue dans le noeud.

Télécharger
Tableau détaillé des charges admissibles

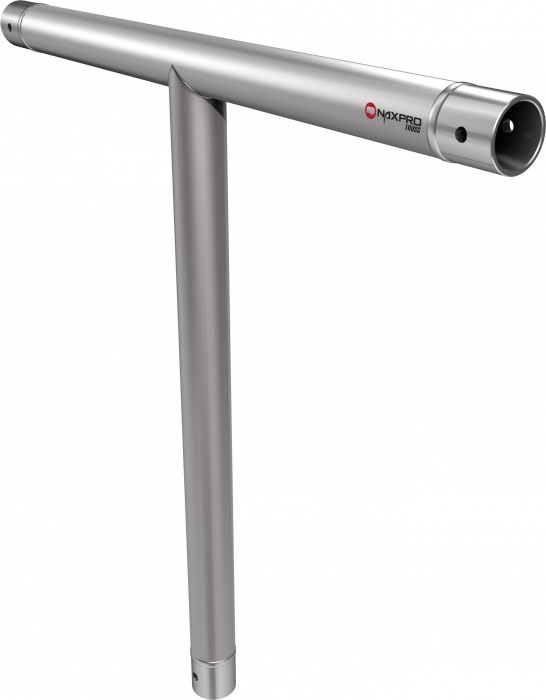

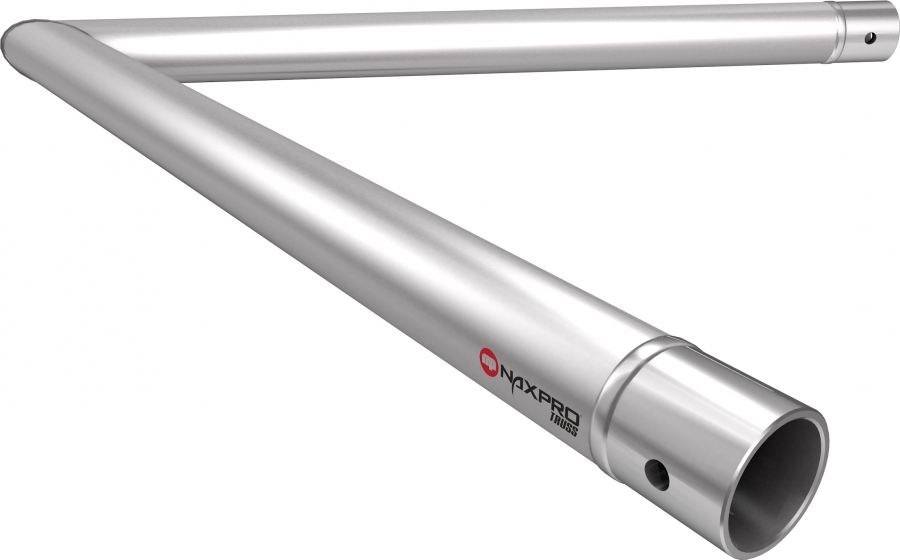

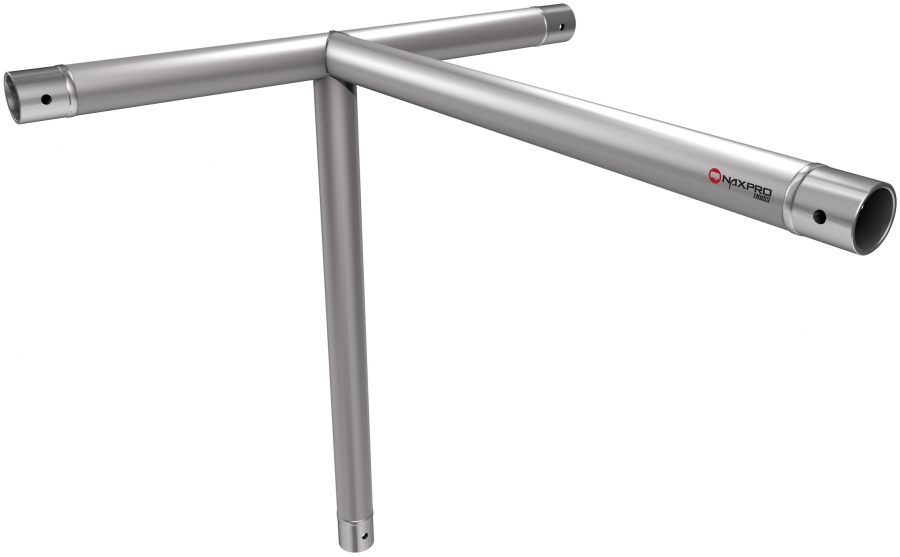

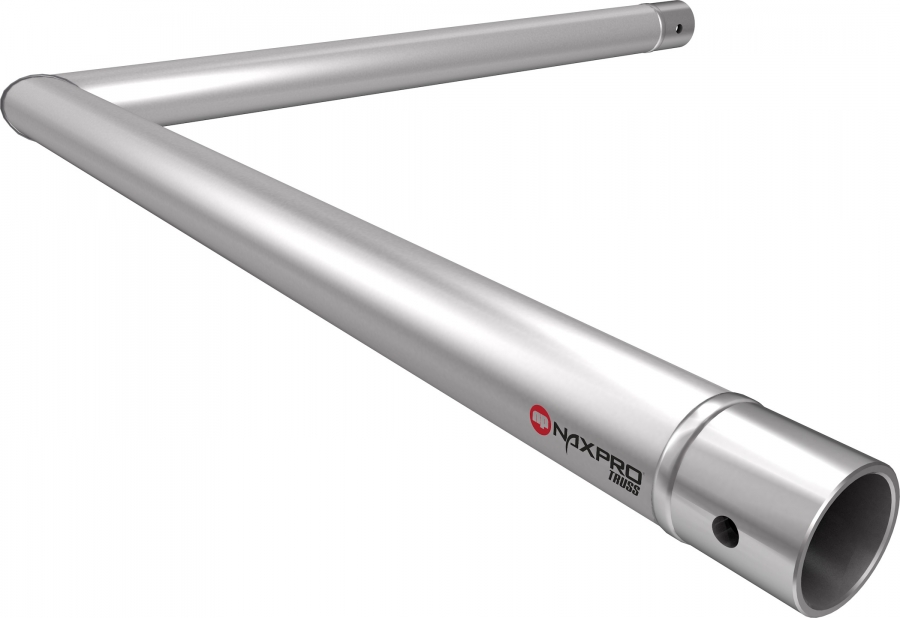

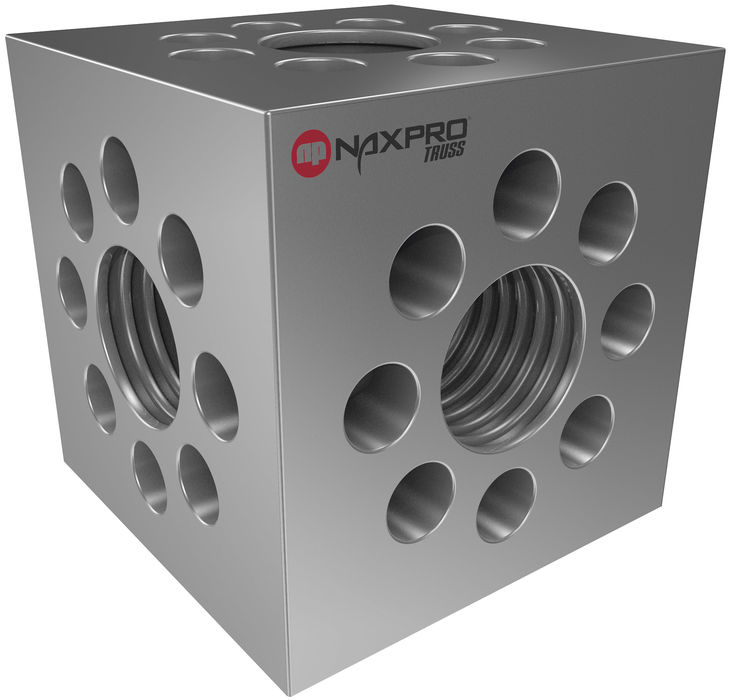

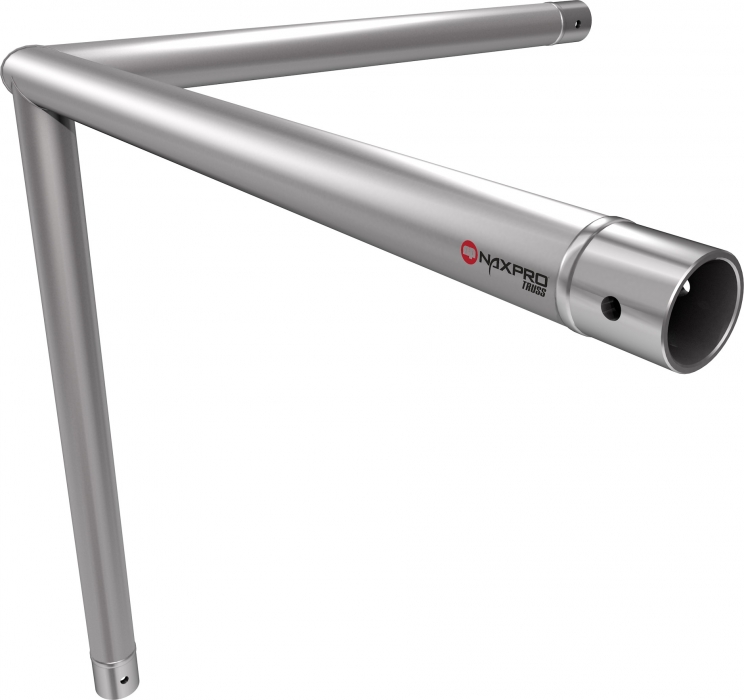

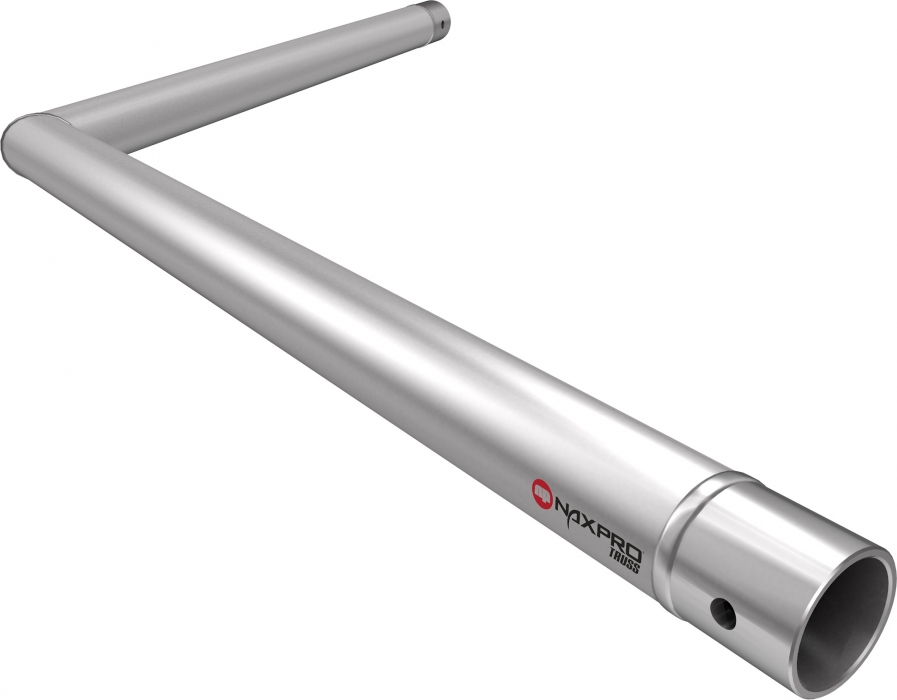

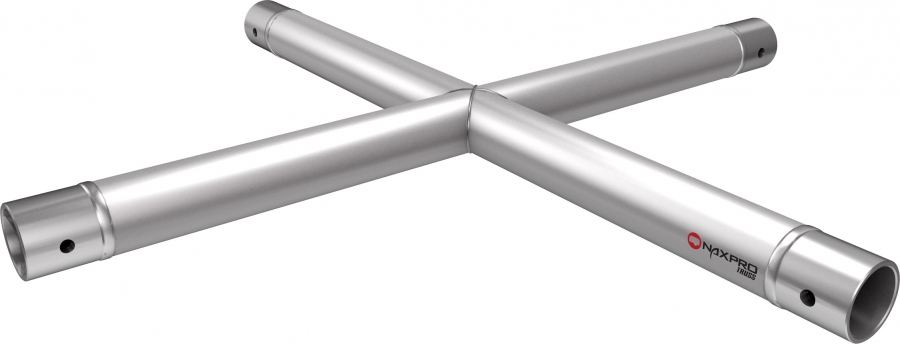

Poutres, angles et composants FD 21

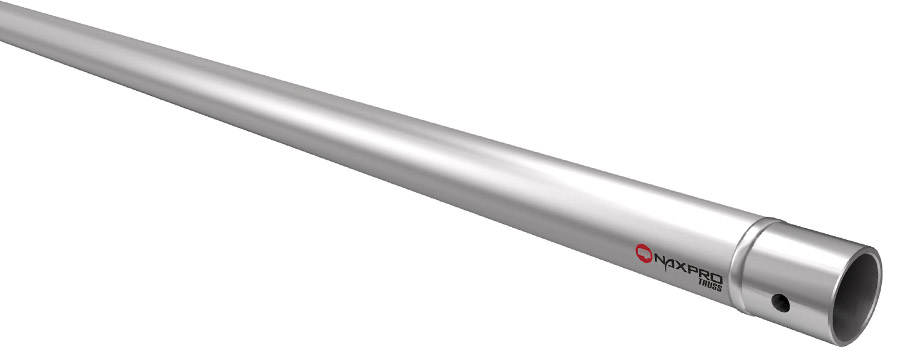

Poutres FD 21

Longueur	Poids	Nr. d'art.	Longueur	Poids	Nr. d'art.
cm	kg		cm	kg
25	0,30	300210250	175	1,20	300211750
50	0,40	300210500	200	1,30	300212000
75	0,60	300210750	250	1,60	300212500
100	0,70	300211000	300	2,10	300213000
125	0,90	300211250	350	2,20	300213500
150	1,00	300211500	400	2,40	300211400

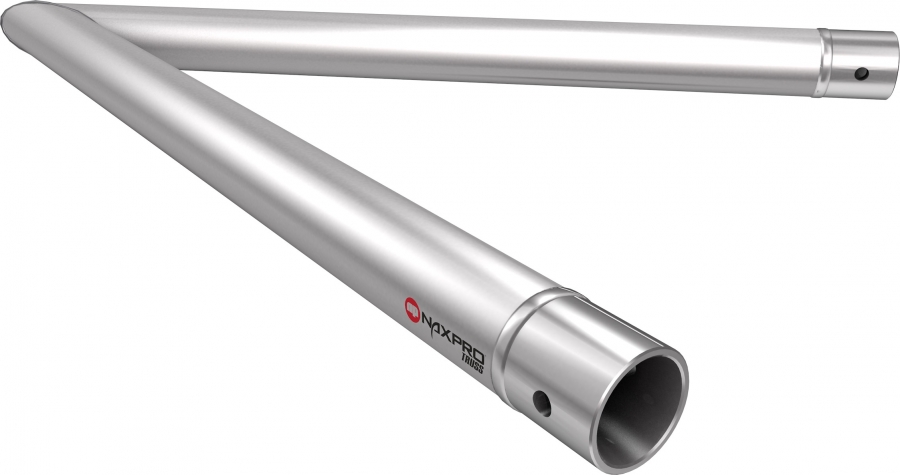

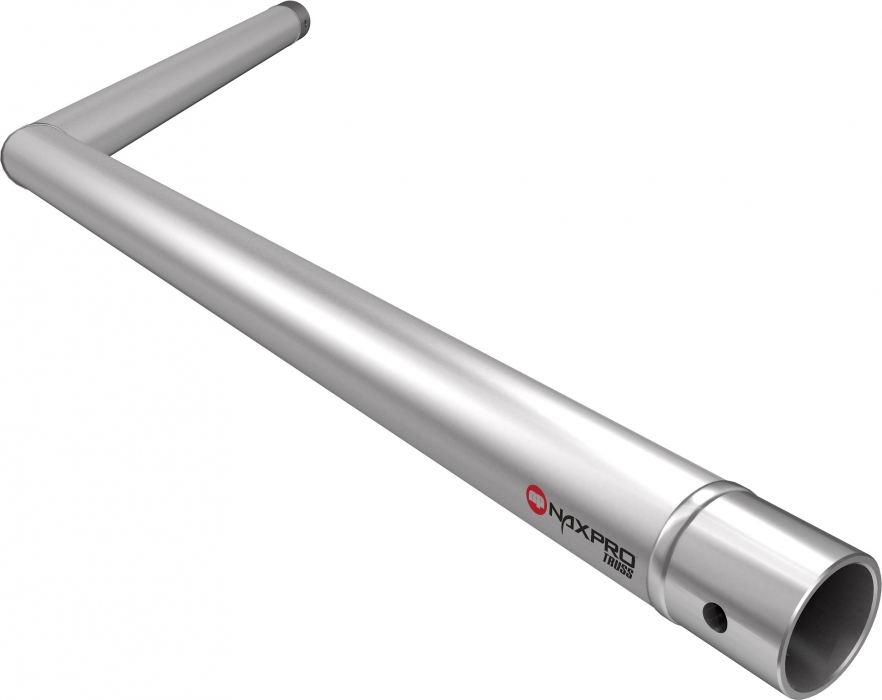

Angle FD21/C19

Nr. d'art.: 300210019
