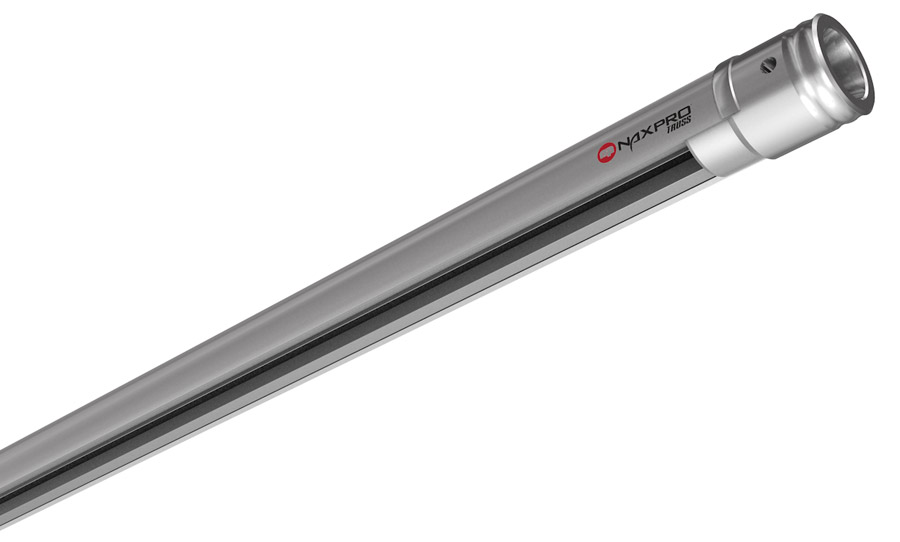

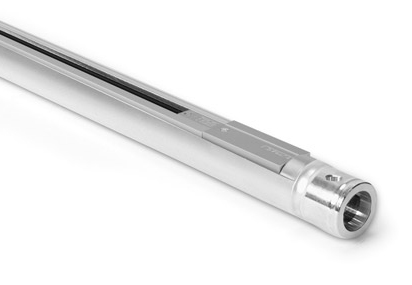

ED 31 avec gaine de barres
Aperçu du produit
Les structures en aluminium ED31 sont basées sur la série FD31 mais équipées par rapport au modèle standard avec une gaine de barres supplémentaire, qui permet un raccord propre et flexible de différentes technologies dans le domaine de l‘éclairage et de la réalisation d‘événements.
Les structures en aluminium à gaine de barres offrent des avantages évidents pour le montage de structures en aluminium: il n‘est pas nécessaire d‘installer de câbles supplémentaires, le montage et démontage est plus rapide, et l‘enchevêtrement inesthétique de câbles est évité. Parce que tous les périphériques installés peuvent être positionnés de manière fl exible, les structures en aluminium conviennent parfaitement partout où des spots lumineux doivent être repositionnés régulièrement, par exemple dans les magasins de meubles, les concessionnaires automobiles et grandes surfaces de bricolage.
Sécurité contrôlée
Dimensions
Spécifications
| Tube support: | 50 x 2 mm |
| Alliage: | EN-AW 6082 T6 |
| Gaine de barres: | EN-AW 6060 T66 |
Tableau des charges admissibles ED 31
| Profil en alu avec collier | Profil en alu avec gaine de barres adaptateur |
|||||
| Portée | Charge répartie uniformément |
Flexion | Charge répartie uniformément |
Flexion | Charge simple centrée | Flexion |
| m | kg/m | mm | kg | mm | kg | mm |
| 1,0 | 60,4 | 2,8 | 30,0 | 1,4 | 30,2 | 2,2 |
| 1,5 | 26,3 | 6,3 | 26,3 | 6,3 | 19,8 | 5,1 |
| 2,0 | 14,4 | 11,2 | 14,4 | 11,3 | 14,4 | 9,1 |
| 2,5 | 8,9 | 17,5 | 8,9 | 17,5 | 11,1 | 14,4 |
| 3,0 | 5,9 | 25,3 | 5,9 | 25,3 | 8,8 | 21,0 |
| 3,5 | 4,1 | 34,6 | 4,1 | 34,6 | 7,2 | 29,1 |
| 4,0 | 2,9 | 45,5 | 2,9 | 45,5 | 5,8 | 38,8 |
| 4,5 | 2,1 | 58,0 | 2,1 | 58,0 | 4,8 | 50,2 |
| 5,0 | 1,5 | 72,2 | 1,5 | 72,2 | 3,8 | 63,5 |
Les valeurs de charge sont calculées à partir de boulons 10.9.
Les capacités de charge mécaniques de la barre conductrice doivent être respectées!
Poutres, angles et composants ED 31
|
| Longueur | Poids | Nr. d'art. | Longueur | Poids | Nr. d'art. |
| cm | kg | cm | kg | ||
| 50 | 1,00 | 311310500 | 250 | 5,00 | 311312500 |
| 100 | 2,00 | 311311000 | 300 | 6,00 | 311313000 |
| 150 | 3,00 | 311311500 | 350 | 7,00 | 311313500 |
| 200 | 4,00 | 311312000 | 400 | 8,00 | 311314000 |
 |

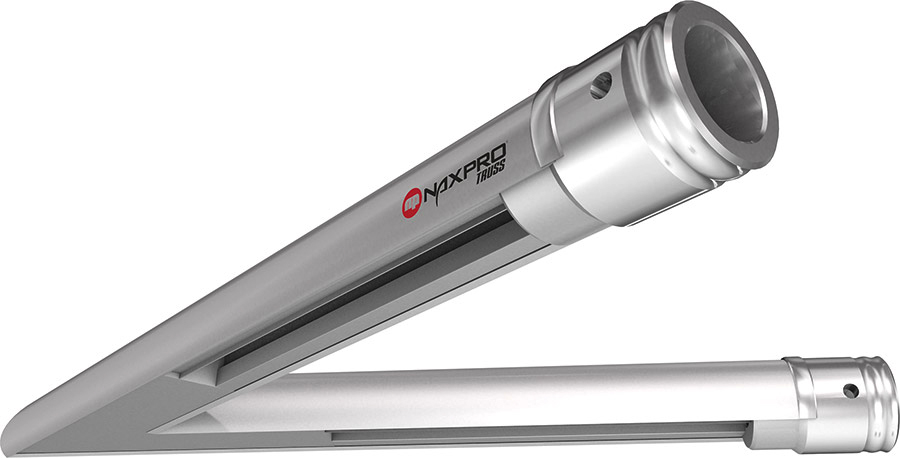

Angle 45° à 2 chemins
Longueur de la branche: 500 mm
 |

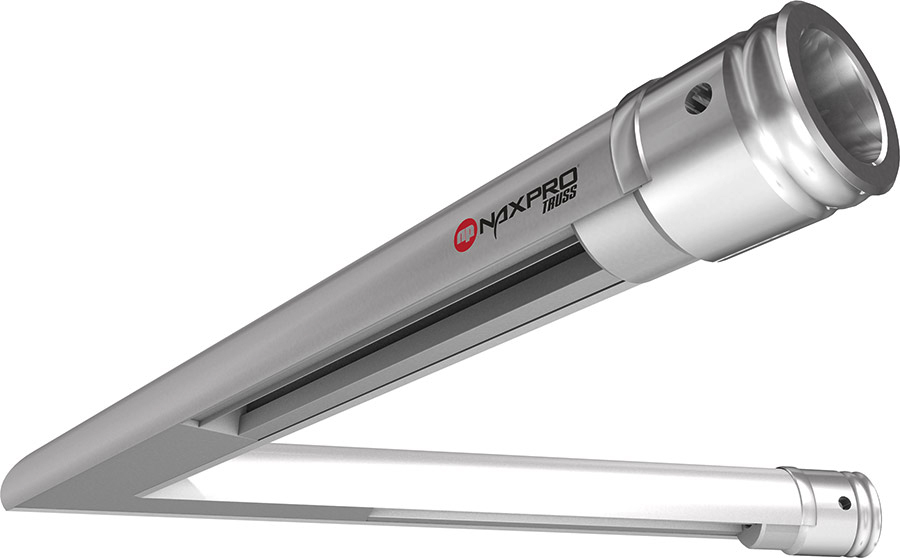

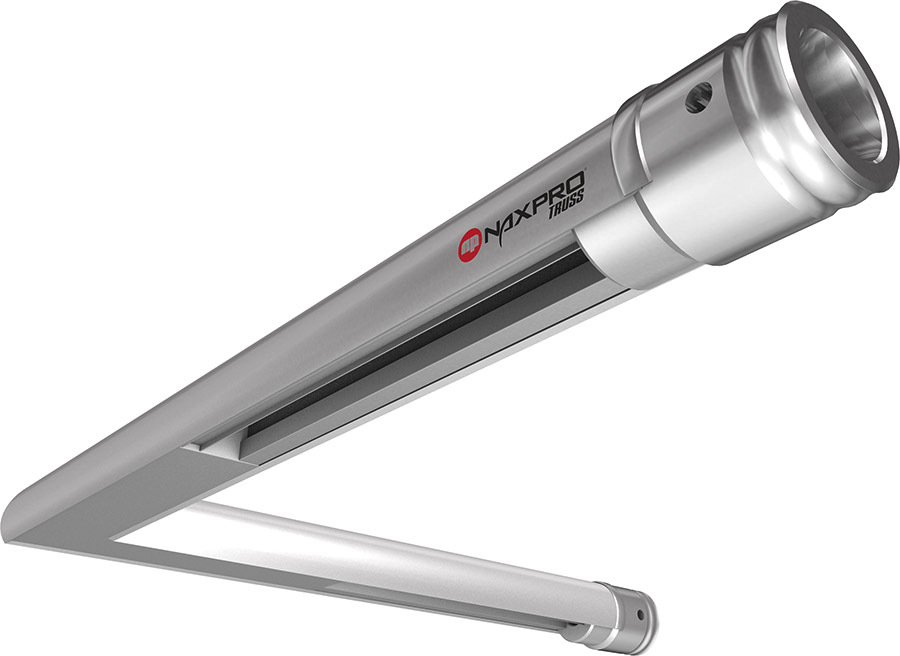

Angle 60° à 2 chemins
Longueur de la branche: 500 mm
 |

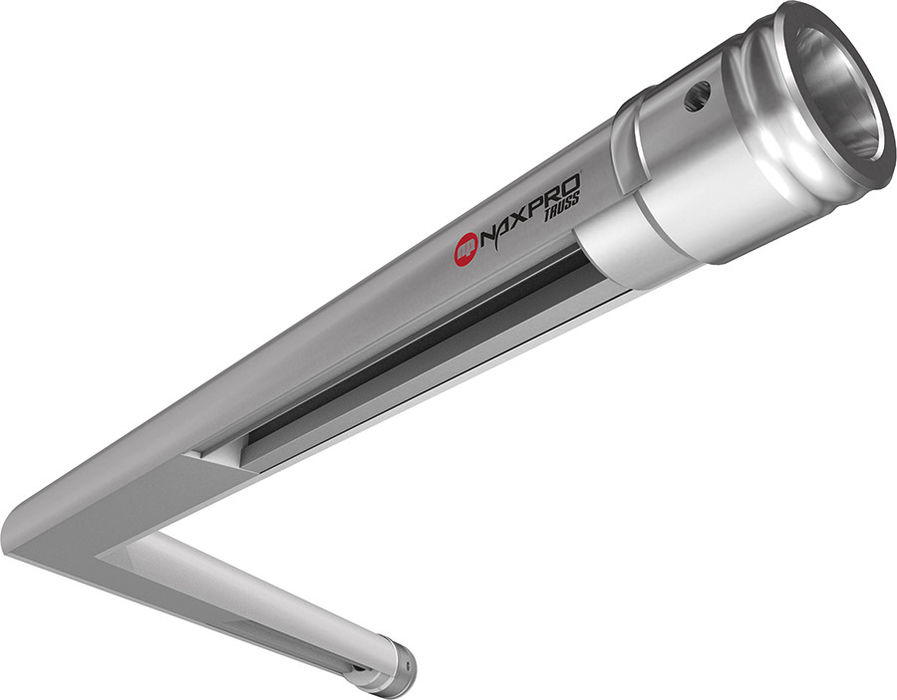

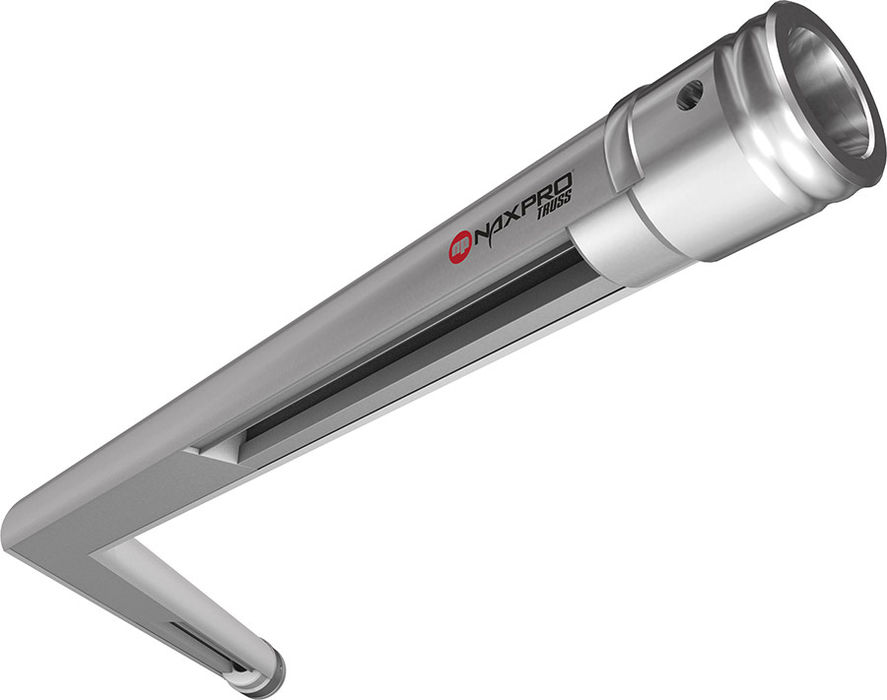

Angle 90° à 2 chemins
Longueur de la branche: 500 mm
 |
Angle 120° à 2 chemins
Longueur de la branche: 500 mm
 |
Angle 135° à 2 chemins
Longueur de la branche: 500 mm
 |

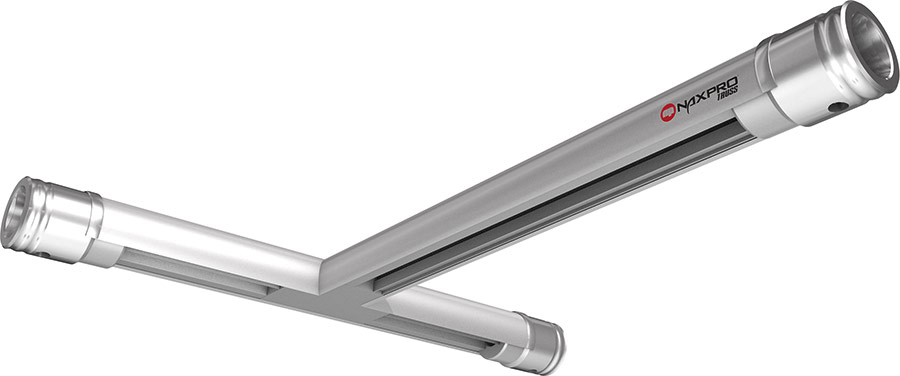

Raccord en T 90° à 3 chemins
Longueur de la branche: 500 mm
 |

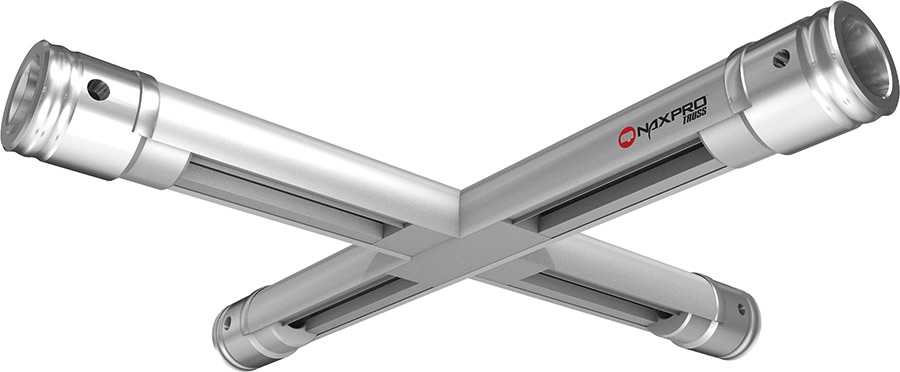

Croix 90° à 4 chemins
Longueur de la branche: 500 mm
Cercles structure alu ED 31
